6 Contrôleur de vitesse RASP
6.1 Désignation
m
l k

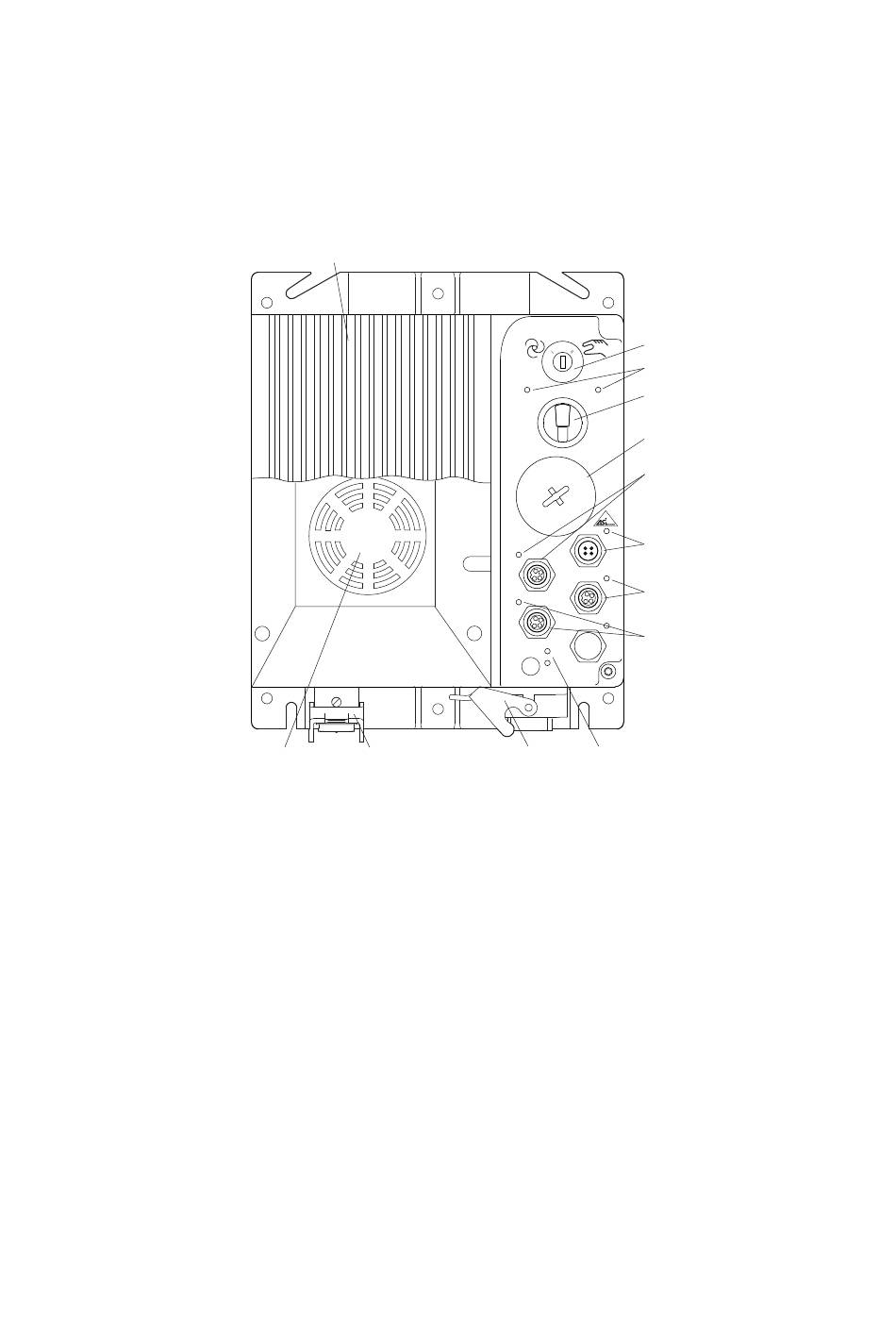

Figure 85: Présentation du module RASP
a Commutateur à clé pour mode manuel et automatique et remise à zéro
b LED de signalisation du champ tournant moteur
– FWD = champ tournant à droite (Forward Run)
– REV = champ tournant à gauche (Reverse Run)
c Sélecteur du sens de rotation (FWD, REV) en mode manuel
d Vis de fermeture avec codeur DIP et interface série (prise RJ45)
e Entrée capteur I3 (prise M12) avec LED
f AS-Interface (prise M12) avec LED
g Raccordement ventilateur F (prise M12) avec LED
h Entrée capteur I4 (prise M12) avec LED
i Visualisations d'état (LED) :
– UV = LED allumée verte lorsque la tension d'alimentation (480 V AC) est appliquée
– Moteur = LED allumée rouge lorsque le module RASP a détecté un défaut
j Connecteur départ moteur
k Connecteur d'alimentation, tension d'alimentation (480 V AC)
l Ventilateur (option) - monté départ usine avec module RASP-5... (2,2 kW)
m Radiateur
