2.7 Entrées de capteur I3 et I4
1
4
I3 et I4 (module RAMO)
1
2
3
4

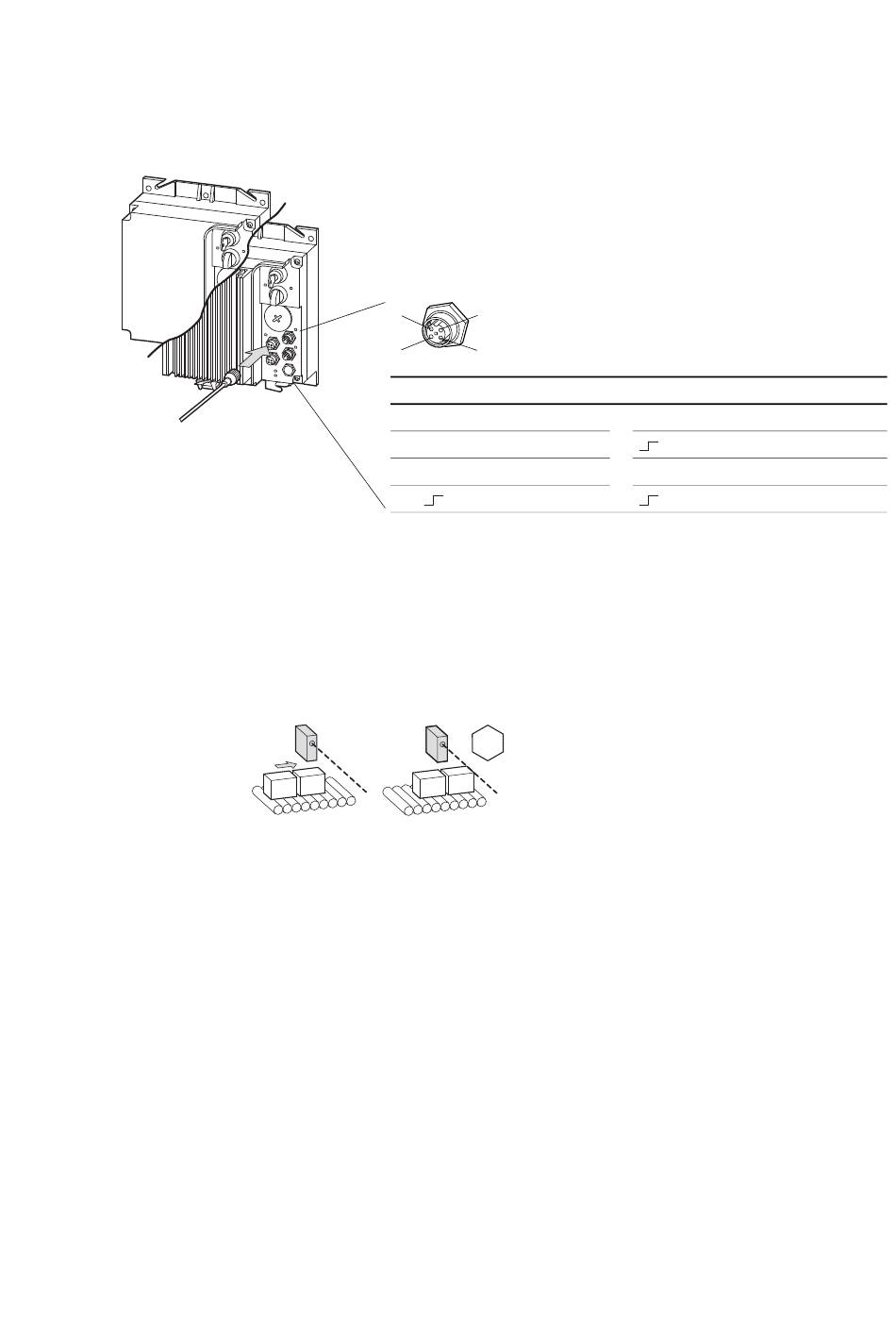

Figure 17 :Prises des entrées de capteur I3 et I4
Les modules Rapid Link RAMO et RASP sont dotés de deux prises M12
(I3 et I4) pour raccorder directement des capteurs tels que :
• capteurs optiques (barrières lumineuses),
• capteurs inductifs (détecteurs de proximité),
• capteurs mécaniques (interrupteurs de fin de course).
La longueur des câbles de raccordement des capteurs aux entrées I3 et I4
est limitée à 5 m. Les capteurs sont alimentés en 24 V DC par les modules
Rapid Link RAMO / RASP (tension d'alimentation AS-Interface). La somme
des courants des capteurs est limitée à 160 mA.
L'alimentation des capteurs est protégée contre les courts-circuits. En cas de
surcharge ou de court-circuit, une signalisation de défaut groupée est
générée et s'affiche à la LED moteur allumée en rouge. Une fois le défaut
éliminé, le message de défaut est réinitialisé avec l'ordre de remise à zéro
(RESET). De plus, pendant un court-circuit, le bit S1 est activé (défaut
périphérie). Il est automatiquement effacé après l'élimination du court-circuit.
￫
Le raccordement de capteurs capacitifs est interdit avec le
module RASP, car la tension de sortie à haute fréquence du
module allant vers le moteur peut entraîner une commutation
erronée du capteur.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-FR www.eaton.com
2
3
L+ +24 (sortie)
– non occupé
L– 0 V (potentiel de référence)
+24 (entrée de capteur)
STOP
2.7 Entrées de capteur I3 et I4
I3 et I4 (module RASP et RA-XM12-Y)
L+ +24 (sortie)
+24 (entrée du capteur B)
L– 0 V (potentiel de référence)
+24 (entrée du capteur A)
2 Etude
