3 Montage
3.6 Départ moteur
3.6.2.1 Surveillance du câble moteur
3.6.2.2 Câble moteur avec thermistance
76
Les broches 5 et 8 de la prise de départ moteur servent à la surveillance du
connecteur de départ moteur du câble moteur et à la protection par
thermistance.
La surveillance est réalisée selon le pontage ② pour le module RAMO
(￫ Page 57) et selon le pôle 1 du codeur DIP pour le module RASP
(￫ Page 125).
5
8
1
7
3
PE
(T1) (T2)
U
V
W
PE
M
3 ∼

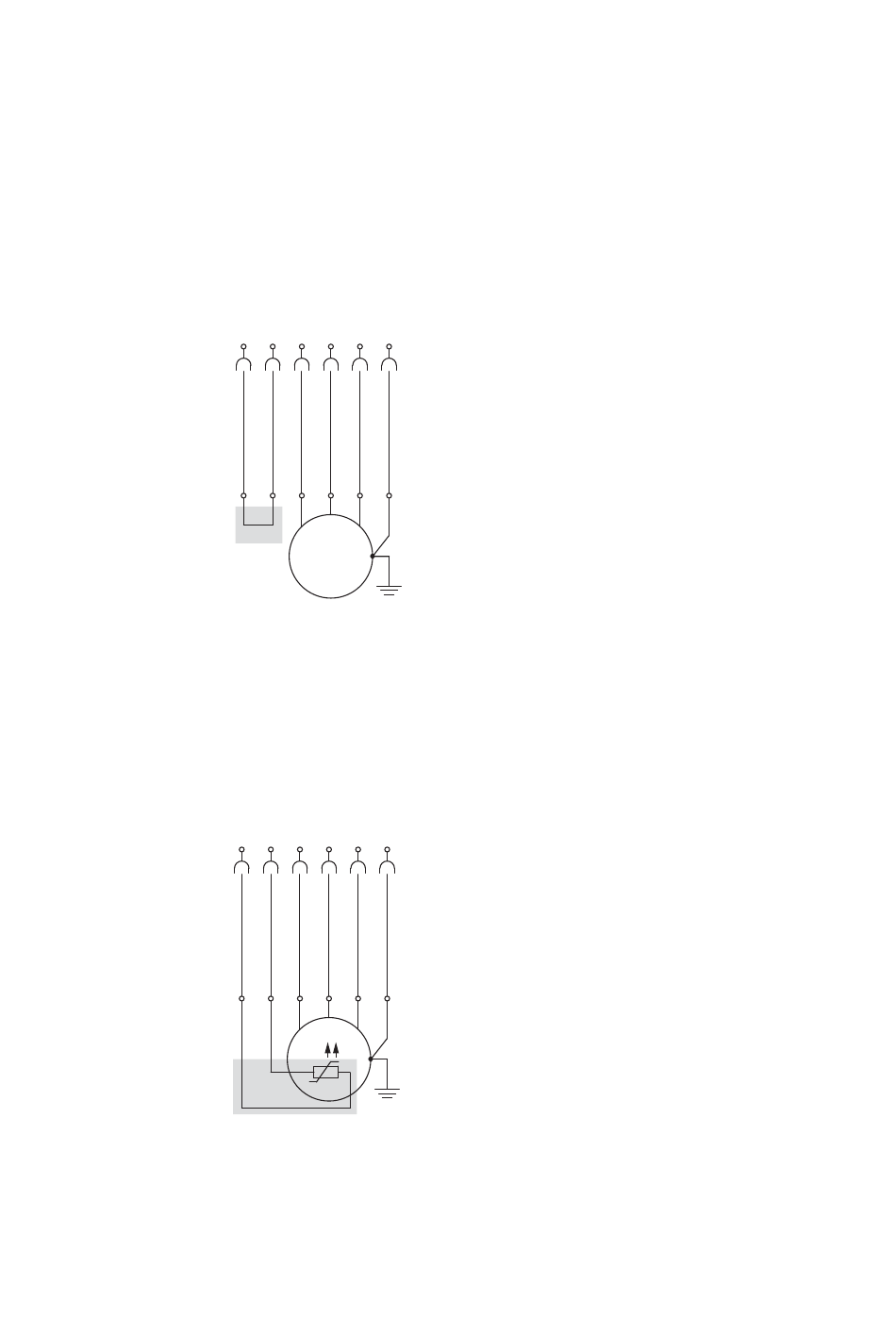

Figure 52 : Raccordement moteur avec surveillance du connecteur de sortie moteur/câble
moteur
￫
La surveillance du câble moteur requiert en mode sans
thermistance le pontage des extrémités de câble des broches 5
et 8 dans le bornier moteur (surveillance de câble, T1-T2).
5
8
1
7
3
PE
T1
T2
U
V
W
PE
M 3 ∼
ϑ
Figure 53 : Raccordement moteur avec surveillance par thermistance,
surveillance du connecteur de départ moteur/câble moteur
Dans le cas des moteurs équipés de thermistances ou d'interrupteurs
thermiques (thermocontact), les extrémités de câble (raccordement broches
5 et 8) doivent être raccordées dans le bornier du moteur (T1-T2).
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-FR www.eaton.com
