1 Système Rapid Link 4.0
1.1 Vue d'ensemble du système
1.1 Vue d'ensemble du système
Modules fonctionnels :
a Démarreur-moteur RAMO (Motor Control Unit ou commande moteur)
démarreur électronique, direct ou inverseur, triphasé
b Contrôleur de vitesse RASP (Speed Control Unit)
démarreur-moteur à vitesse variable, triphasé
Bus d'alimentation :
c Alimentation (3 AC N/PE 400/480 V , 50/60 Hz)
d Alimentation pour câble plat
e Câble plat pour 400/480 V AC
f Embout pour câble plat
g Dérivation pour câble plat
h Câble adaptateur pour dérivation câble plat
i Câble rond pour 400/480 V AC
10
③
3 AC,N,PE
50/60Hz
⑳
⑭
⑥
④
⑨
⑨
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-FR www.eaton.com
①
⑱
M
⑮
3
⑯
⑧
⑦
⑩
⑪
⑬
⑫

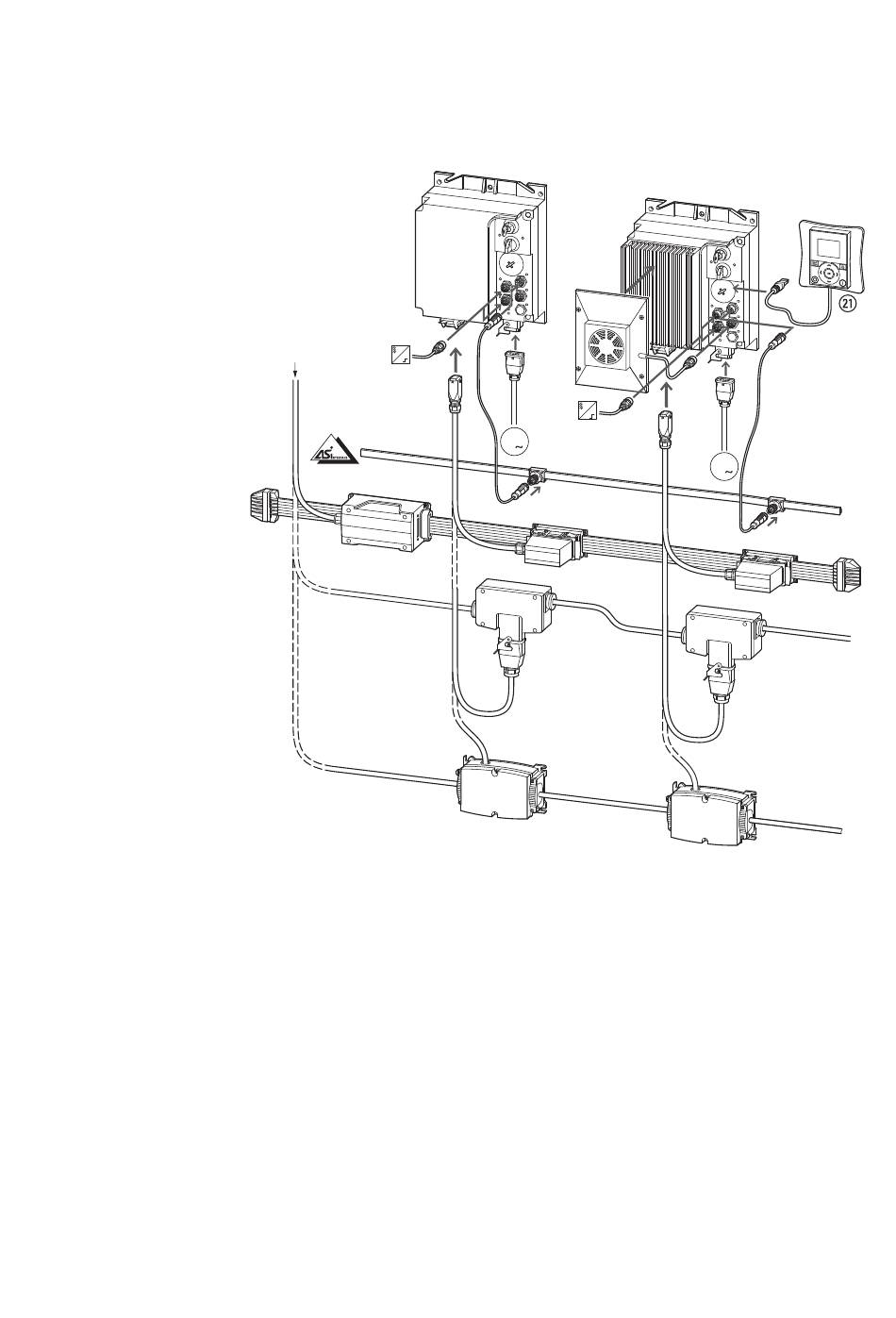

Figure 1 :Vue d'ensemble – Modules Rapid Link RA 4.0
j Dérivation enfichable pour câble rond
k Câble adaptateur pour dérivation enfichable câble rond
l Dérivation pour câble rond (boîtier d'alimentation)
m Câble adaptateur pour câble rond (boîtier d'alimentation)
Bus de données :
n Alimentation AS-Interface par câble de station de tête
o Câbles plat pour AS-Interface
p Dérivation pour câble avec connecteur M12
q Câble prolongateur avec connecteur M12
Raccordement moteur :
r Câble moteur non blindé (pour RAMO)
s Câble moteur blindé (pour RASP)
t Raccordement capteur avec connecteur M12
 Console de paramétrage externe (uniquement pour module RASP)
⑲
⑳
M
3
⑤
②
⑰
⑥
