3 Montage

3.1 Introduction

3.2 Notice de montage

3.2.1 Position de montage

Ce chapitre concerne le montage et le raccordement électrique des modules
Rapid Link RAMO et RASP.
￫
Lors de l'installation et du montage, recouvrez ou collez les
éléments de commande et de signalisation ainsi que les
connecteurs des parties commande et puissance afin d'éviter
la pénétration de corps étrangers.
Dans le cas du module RASP, il est conseillé de protéger les
ailettes de refroidissement et les éventuels ventilateurs contre
la pénétration de corps étrangers.
￫
Tous les travaux relatifs à l'installation doivent être réalisés avec
précaution et à l'aide de l'outil indiqué.
Les instructions de montage du présent manuel concernent l'équipement
standard des modules RAMO/RASP au degré de protection IP65.
Les instructions nécessaires à l'installation sont illustrées sous forme de
schémas dans les notices de montage IL03406019Z (RAMO) et
IL03406020Z (RASP).
Les modules Rapid Link RAMO et RASP se montent de préférence
verticalement.
F 90°
F 90°

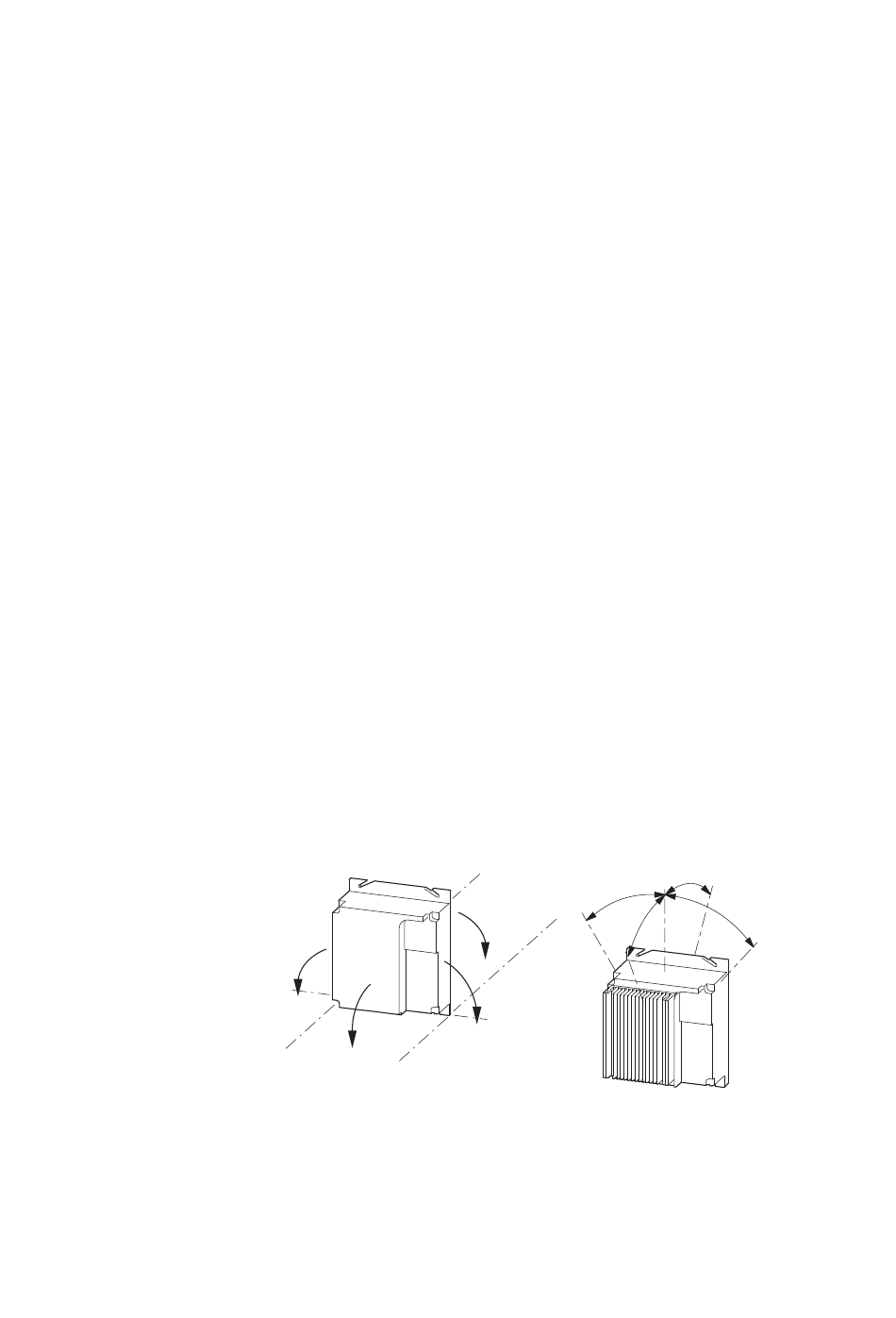

Figure 28 : Position de montage du module
RAMO
Inclinaison maximale dans toutes les
directions : 90°,
ne pas tourner à 180°.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-FR www.eaton.com
F 30°
F 90°
F 30°
F 90°
Figure 29 : Position de montage du module
3 Montage
3.1 Introduction
F 30°
F 30°
RASP
Inclinaison maximale dans toutes
les directions : 30°,
ne pas tourner à 180°.
59
