3 Montage
3.2 Notice de montage
62

Montage vertical

RA...-C32...
2
173

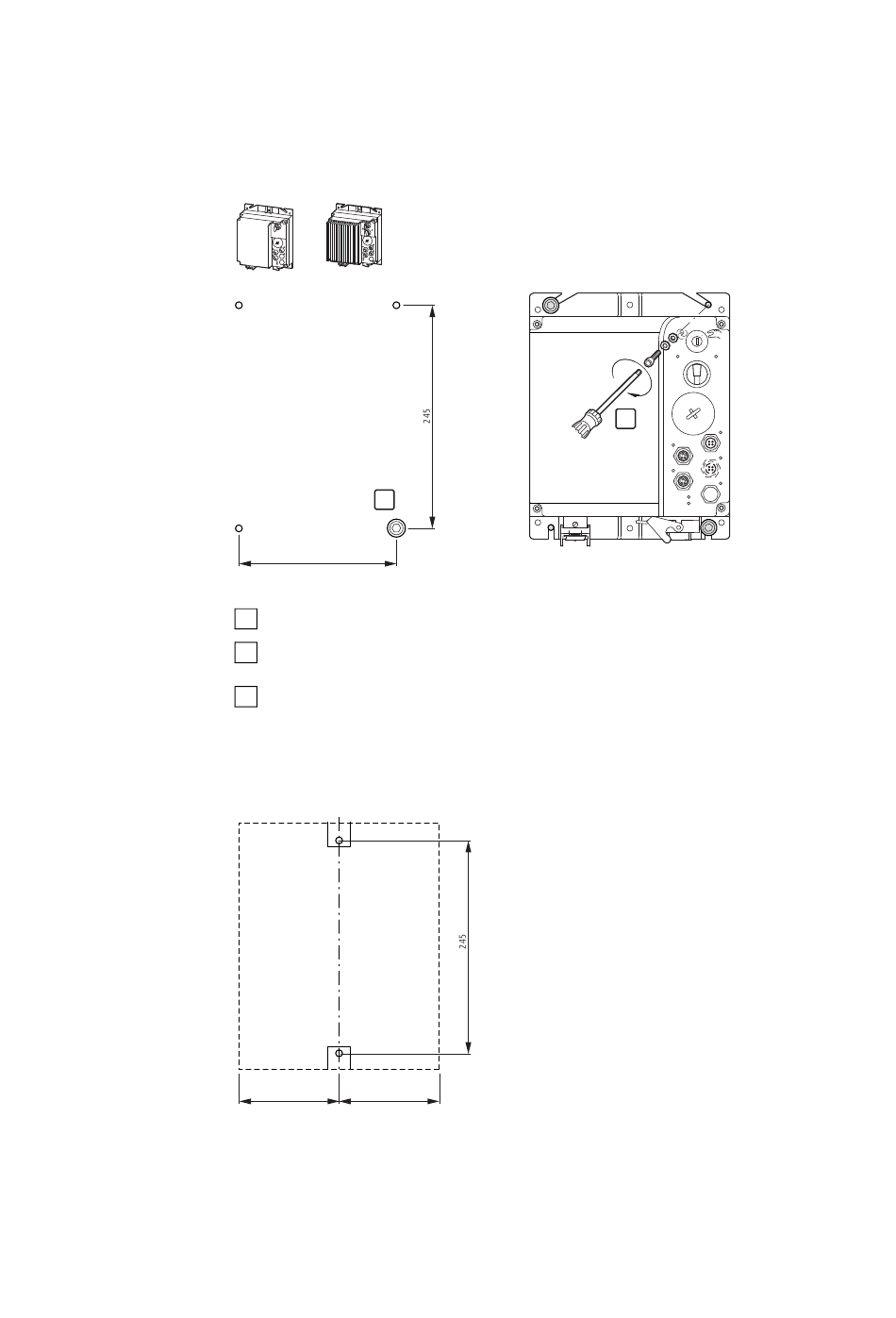

Figure 31 : Cotes de fixation (standard) et montage
4 perçages avec filetage pour vis M6.
1
Dans le cas de vis prémontées, prévoir une espace restant de 12 mm entre la surface de montage
2
et la rondelle.
Couple de serrage des vis : 1,3 Nm.
3

Montage vertical, fixation par le milieu

RA...-C32...
110 110
Figure 32 : Cotes de fixation (milieu)
Deux vis M6, couple de serrage max. 1,3 Nm.
