Eaton Rapid Link 4.0 RAMO Manuel page 160

6 Contrôleur de vitesse RASP
6.8 Paramètres
PNU ID Droit d'accès
RUN
P6,34 1998 –
156
Adaptation automatique du temps de décélération
￫
Module RASP à partir de la version 005 : paramètres
uniquement réglables en mode expert (P1.1 = 1).
Des rampes de décélération trop courtes ou des masses d'inertie trop
élevées peuvent provoquer un fonctionnement non synchrone lors de la
décélération. Le moteur fonctionne alors en génératrice et charge le circuit
intermédiaire de tension continue. Si les valeurs de tension sont trop
élevées, la signalisation de défaut F 02 (surtension) est émise.
Le paramètre P6.34 permet d'arrêter automatiquement la rampe de
décélération lorsque la tension du circuit intermédiaire atteint des valeurs
excessives lors de la décélération. De ce fait, le temps de décélération de
l'entraînement (jusqu'à l'arrêt) se prolonge automatiquement. Mais la valeur
de la rampe réglée au P6.6 reste inchangée. Il convient de choisir cette
fonction lorsque des décélérations courtes (P6.6) sont requises alors que des
charges variables conditionnent un temps de décélération plus long.
Alternative : module RASP-1... avec résistance de freinage interne
(￫ Paragraphe , « Freinage en génératrice », page 169)
U
DC
②
f
2
①

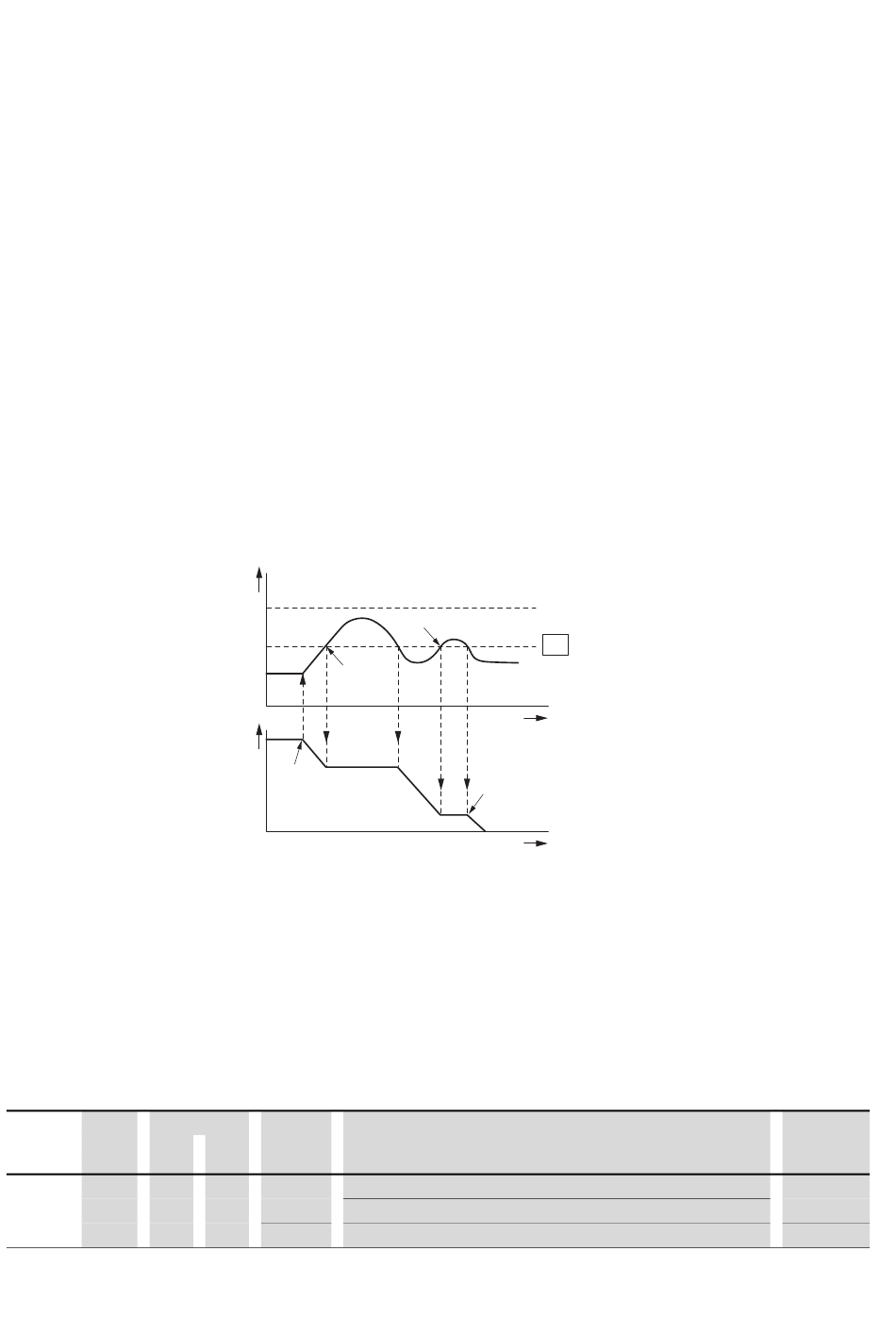

Figure 106: Décélération dans le temps de la fréquence de sortie
Avec le début de la décélération (ordre d'ARRET) ①, la fréquence de sortie f
du module RASP se réduit. Si la vitesse du moteur est supérieure à la valeur
de sortie du convertisseur de fréquence, le moteur agit comme un
générateur et renvoie l'énergie dans le circuit intermédiaire, ce qui fait
augmenter la tension de ce dernier. Si la tension du circuit intermédiaire
dépasse le seuil interne de OV ②, la réduction de la fréquence de sortie f
est stoppée. La décélération se poursuit à nouveau quand le moteur n'a plus
d'effet générateur et que la tension du circuit intermédiaire tombe en
dessous de OV ③.
Valeur Description
rw/ro
rw Régulateur de surtension
0 activé : arrêt automatique du temps de la décélération (fréquence de sortie)
1 désactivé : pas de surveillance
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-FR www.eaton.com
U
DC max
②
OV
t
③
③
t
U = tension max. admissible du circuit intermédiaire
DC max
OV = Overvoltage (surtension)
f = fréquence de sortie
2
2
2
RU
(P1.1 = 0)
