RAMO
OFF
5 8 1 7 3
①
T1 T2 U V W
②
M 3 ∼
ϑ
③

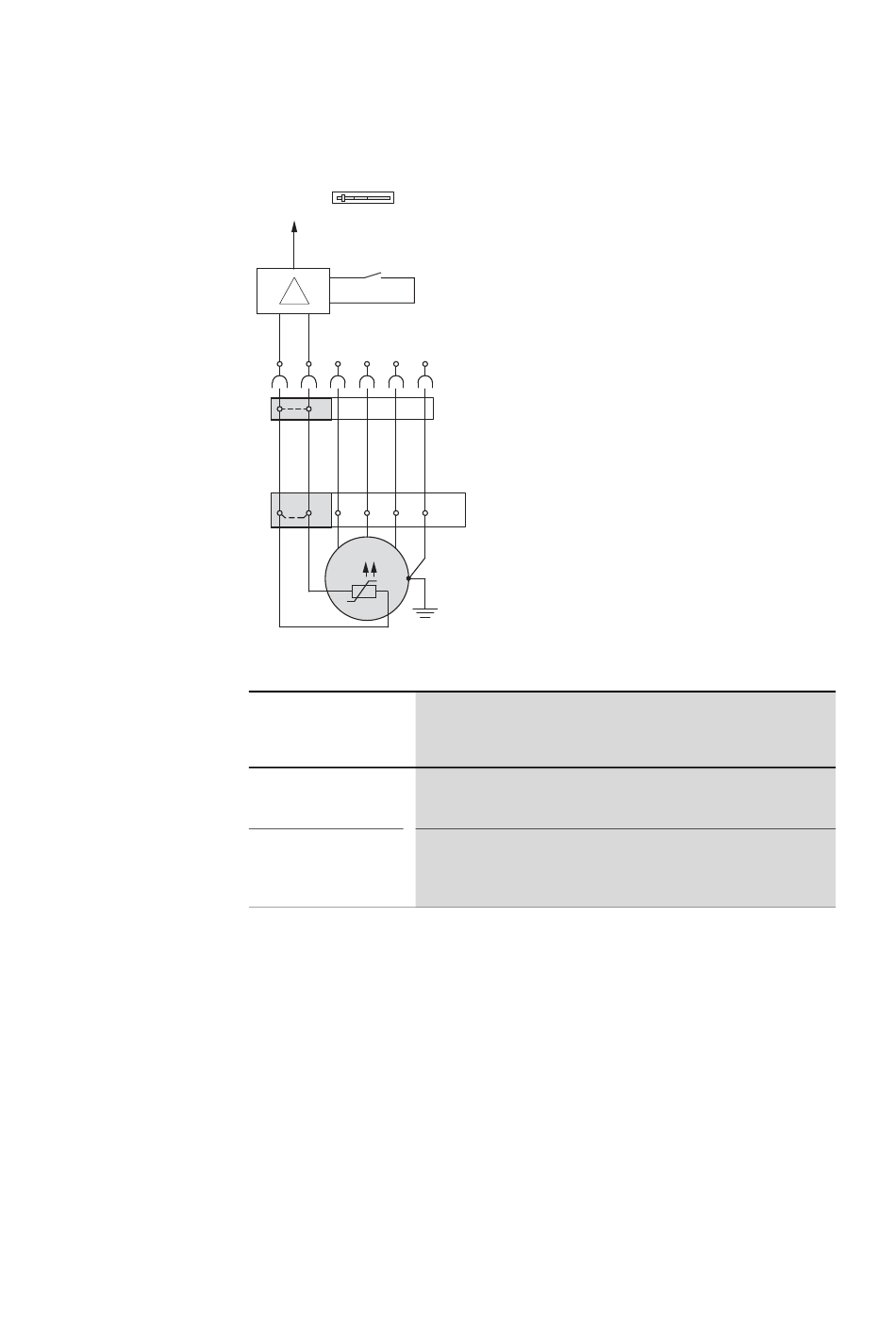

Figure 27 :Surveillance par codeur DIP et pressostat
Cavaliers (RAMO)
Pôle 1 du codeur DIP
(RASP)
OFF (réglage usine)
ON
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-FR www.eaton.com
2.12 Surveillance des thermistances et des câbles moteur
PE
a Pontage dans le connecteur moteur :
surveillance uniquement de l'enfichage du connecteur
moteur.
b Pontage dans le bornier moteur :
PE
surveillance de l'enfichage du connecteur moteur et de la

connexion du câble moteur.
c Raccordement thermistances :
surveillance de l'enfichage du connecteur moteur, de la
connexion du câble moteur et de la thermistance (sonde de
température, thermocontact) dans le moteur.
Description
Surveillance des broches 5 et 8.
Lors d'une interruption, la signalisation de défaut groupée est activée (LED
moteur allumée).
Surveillance des broches 5 et 8.
Lors d'une interruption, le message de défaut est inhibé (pas de
signalisation de défaut groupée au niveau de la LED).
En mode automatique, le bit AS-i 1 est effacé sur l'entrée DI0.
2 Etude
