SFBU9063-10
1. S'assurer qu'aucune saleté ne pénètre dans
l'ensemble reniflard. S'assurer que le corps
extérieur de l'ensemble reniflard est propre et en
bon état. Placer un conteneur sous l'ensemble
reniflard.
2. Tourner le bouchon (1) dans le sens inverse des
aiguilles d'une montre jusqu'à ce qu'il se
déverrouille. Retirer le bouchon du corps du
reniflard (3).
Nota: Le bouchon (1) doit être serré ou desserré à la
main. Si le bouchon (1) est difficile à déposer, utiliser
un outil adéquat pour appliquer une force adaptée et
faciliter la dépose du bouchon (1). Des précautions
doivent être prises, car une force excessive peut
endommager le bouchon (1).
3. Noter l'orientation de l'élément de filtre (2). Retirer
l'élément de filtre.

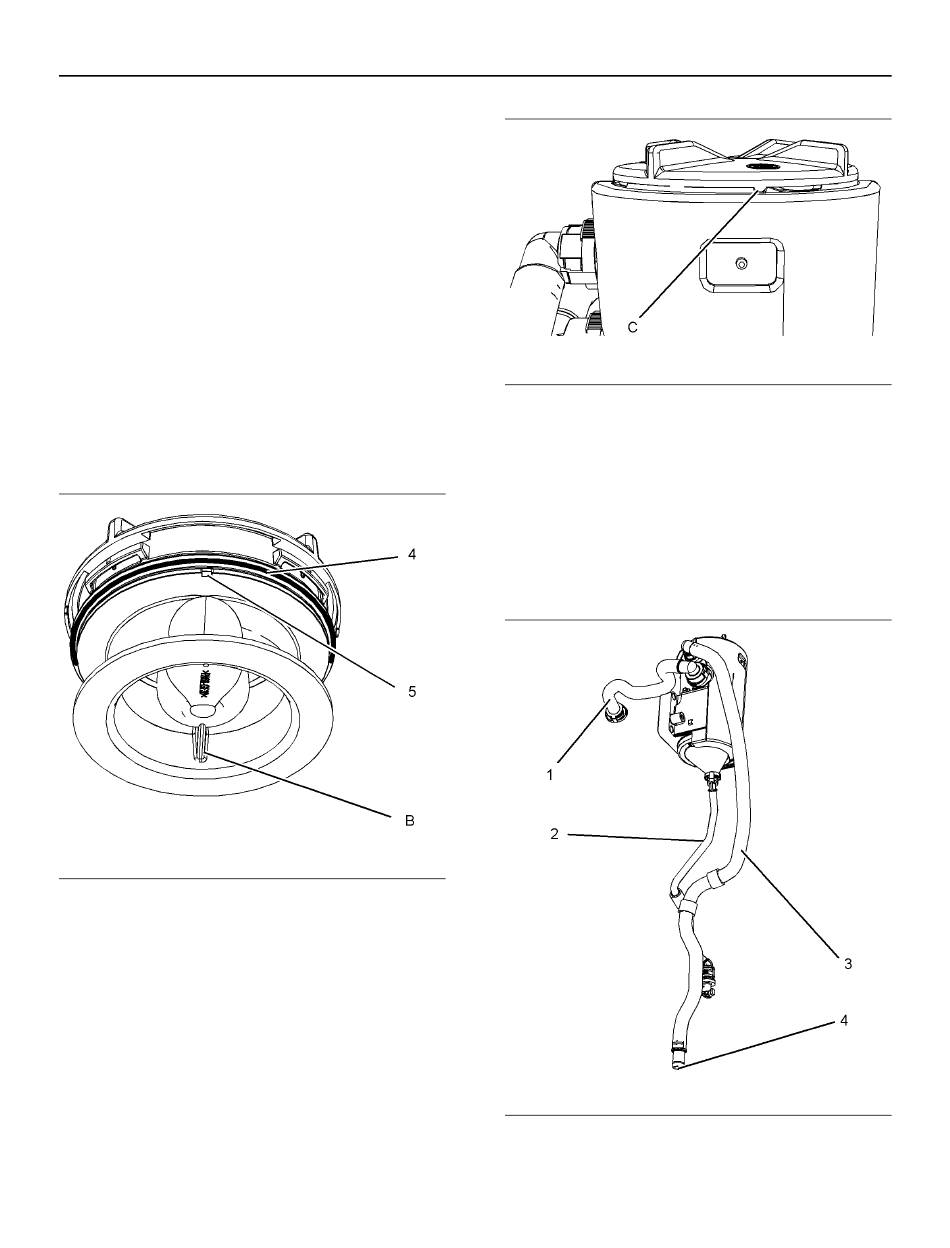

Illustration 69
(B) Position d'alignement
Nota: La découpe au niveau de la section (5) dans le
bouchon permet d'accéder au joint.
4. Déposer le vieux joint (4) et en poser un nouveau.
5. Monter un nouvel élément de filtre dans le corps
du reniflard (3) et l'orienter de manière à ce que la
position (A) soit alignée. Se référer à l'Illustration
68 . Aligner la position (A) de l'élément de filtre sur
la position (B) du bouchon.
Illustration 70
Exemple type
6. Monter le bouchon (1). Tourner le bouchon à la
main dans le sens des aiguilles d'une montre
jusqu'à ce qu'il se verrouille dans la position C sur
le corps du reniflard.
7. Retirer le récipient.
Vérifier le système
g01884135
Illustration 71
(1) Connexion sur le bouchon de reniflard du moteur
(2) Vidange d'huile
(3) Ensemble tube vers l'atmosphère
(4) Sortie
127
Chapitre Entretien
Type 1
g02415999
g02416001
