11
SCHEMA'S

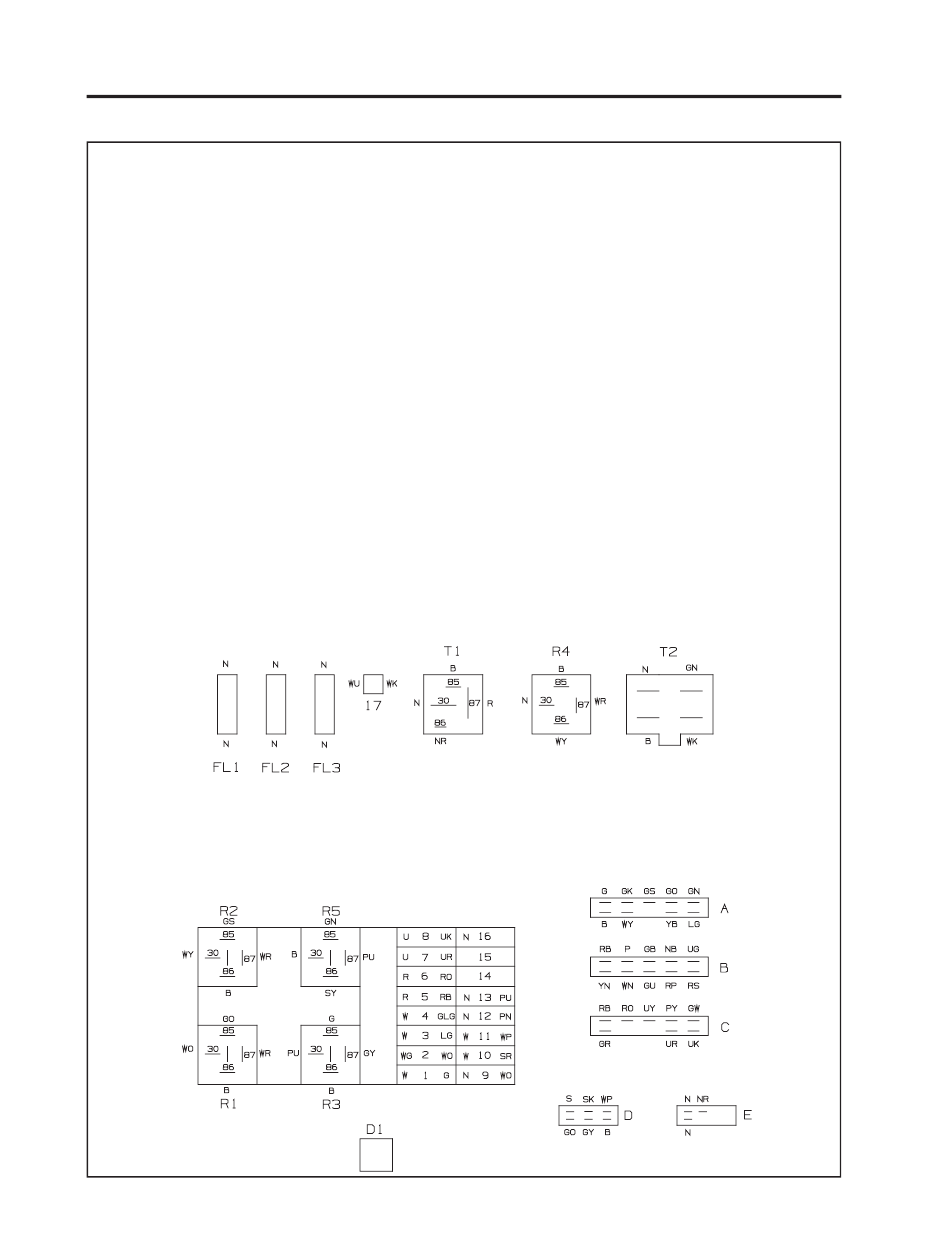

11.4 ELEKTRISCH CIRCUIT SMELTVEILIGHEDEN EN RELAIS (Model analoge weergave)
Smelt-
Grens-
beveiligd
veiligheid waarde
circuit
nr.
1.
5 amp
Veiligheidscircuit en instrumenten
2.
10 amp
Motorstartcircuit
3.
10 amp
Aandrijfsolenoïde maaieenheid
4.
10 amp
Vierwielaandrijving en
differentieelgrendel
5.
10 amp
Zijlicht linksvoor en -achter
6.
10 amp
Zijlicht rechtsvoor en -achter
7.
10 amp
Linker koplamp
8.
10 amp
Rechter koplamp
9.
20 amp
Gevarenwaarschuwing
10.
10 amp
Clignoteurs
11.
10 amp
Wassen/wissen
12.
10 amp
Claxon en zwaailicht
13.
10 amp
Aanjager
17.
10 amp
Motorstopsolenoïde
FL1
40 amp
Verlichting/stopsolenoïde/
contactschakelaar
FL2
40 amp
Motorstartsolenoïde
FL3
40 amp
Wisselstroomdynamo en gloeibougies
Relais nr.
Werking
R1.
Zittingschakelaar
R2.
Maaischakelaar vooruit/achteruit
R3.
Wassen/wissen/blazen
R4.
Startersolenoïde
R5.
Knipperlicht/gevaar
T1.
Verwarmingstimer (gloeibougie)
T2.
Stopsolenoïde timer
D1.
Diodebrug
NL-56
All manuals and user guides at all-guides.com
KABELKLEURCODE
R
G
O
S
B
W
K
P
Y
U
N
LG
CONNECTORS
A = i/d kleur rood - veiligheid, motorbediening, solenoïdecircuit.
B = i/d kleur blauw - instrumentenpaneelsignalen 'IN'.
C = i/d colour geel - verlichtingscircuit.
D = voeding naar cabine.
E = voeding naar instrumentenpaneel.
RANSOMES COMMANDER 3520
VEILIGHEIDS-, BEDIENINGS-
EN ONDERHOUDSHANDLEIDING
Rood
Groen
Oranje
Grijs
Zwart
Wit
Roze
Violet
Geel
Blauw
Bruin
Lichtgroen
