R A N S O M E S

Safety and Operation Manual

Manuel de Securite & de Fonctionnement

Veiligheids & Bedienings handleiding

Sicherheits und Bedienungs anleitung

Manuale d'istruzioni per I'uso e la Sicurezza

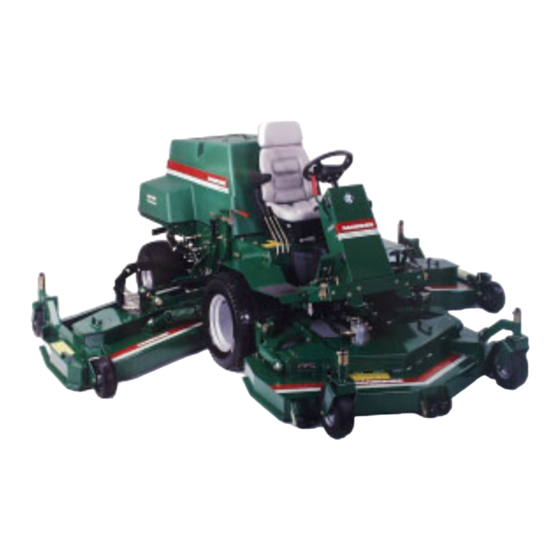

Frontline 951 Plus

Series: XV - Engine type: Perkins 104.22

Product codes: LHAK001

WARNING: If incorrectly used this machine can cause se-

vere injury. Those who use and maintain this machine should

be trained in its proper use, warned of its dangers and should

read the entire manual before attempting to set up, operate,

adjust or service the machine.

AVERTISSEMENT : Risque de blessures graves en cas

d'utilisation incorrecte de la machine. Les opérateurs et le

personnel d'entretien doivent être formés et conscients des

dangers encourus. Ils doivent lire avec attention le manuel

avant d'essayer de monter, d'utiliser, de régler ou maintenir

la machine.

WAARSCHUWING: Bij verkeerd gebruik kan deze machine

ernstig lichamelijk letsel veroorzaken. Degenen die de ma-

chine gebruiken en onderhouden moeten worden getraind

in het juiste gebruik ervan, worden gewaarschuwd voor de

gevaren ervan en behoren de volledige handleiding

aandachtig te lezen alvorens de machine bedrijfs-klaar te

maken, te bedienen, af te stellen en/of te onderhouden.

WARNHINWEIS: Wenn diese Maschine nicht ordnungsgemäß

verwendet wird, können ernsthafte Verletzungen verursacht

werden. Personen, die diese Maschine verwenden und

warten, müssen in ihrer richtigen Verwendung ausgebildet

sein, auf die Gefahren aufmerksam gemacht worden sein

und die Anleitung ganz gelesen haben, bevor sie versuchen,

die Maschine aufzustellen, zu bedienen, einzustellen oder

zu warten.

AVVERTENZA: Questa macchina può causare gravi infortuni

se viene utilizzata in modo errato. Prima di accingersi ad

approntare, usare, mettere a punto o eseguire la

manutenzione di questa macchina, coloro che la utilizzano

ed i responsabili della manutenzione devono essere

addestrati all'impiego della macchina, devono essere informati

dei pericoli, e devono leggere l'intero manuale.

(RJ 100 082002)

RANSOMES

Part No. 24281G (rev.1)
