11
SCHEMATIQUE

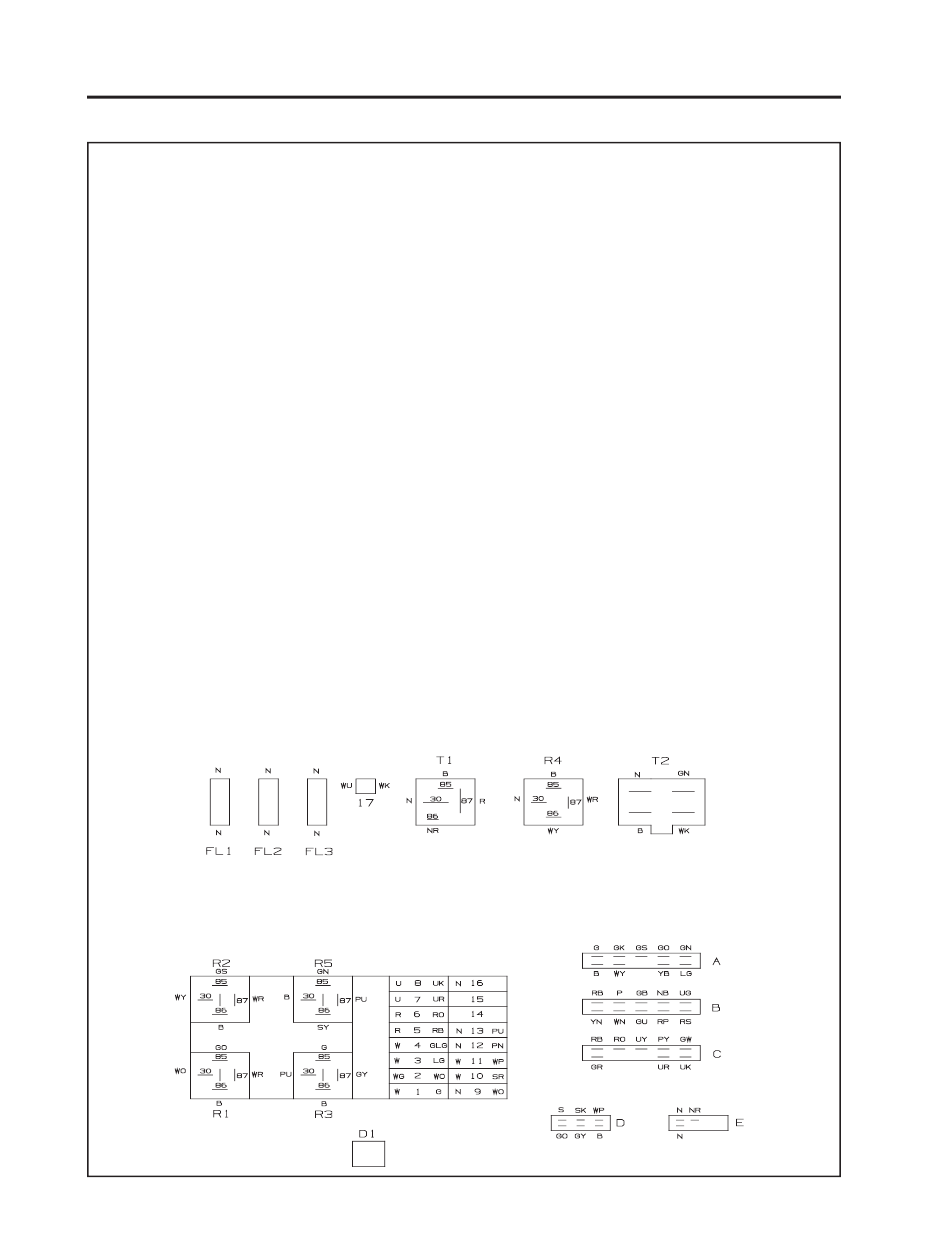

11.4 FUSIBLES & RELAIS DU CIRCUIT ELECTRIQUE (Afficheur analogique)
No.
Ampérage
Circuit protégé
Fusible
1.
5 amp
Circuit de sécurité et instruments.
2.
10 amp
Circuit de démarrage du moteur.
3.
10 amp
Electro-aimant de commande des
unités de coupe.
4.
10 amp
4RM et blocage différentiel.
5.
10 amp
Lampe latérale, avant et arrière
gauche.
6.
10 amp
Lampe latérale, avant et arrière droite.
7.
10 amp
Lampe de phare gauche.
8.
10 amp
Lampe de phare droit.
9.
20 amp
Avertissement de danger.
10.
10 amp
Indicateurs.
11.
10 amp
Lave-glace/essuie-glace.
12.
10 amp
Klaxon et gyrophare.
13.
10 amp
Surcompresseur.
17.
10 amp
Electro-aimant d'arrêt du moteur.
FL1
40 amp
Eclairage/électro-aimant d'arrêt/
commutateur à clé.
FL2
40 amp
Electro-aimant de démarrage de
moteur.
FL3
40 amp
Alternateur et bougies de
préchauffage.
No. Relais
Fonctionnement
R1.
Interrupteur de siège.
R2.
Interrupteur de tonte Marche Avant/
Arrière.
R3.
Lave-glace/essuie-glace/
surcompresseur.
R4.
Electro-aimant de starter.
R5.
Flash/Danger.
T1.
Horloge de préchauggage (bougies).
T2.
Compteur d'arrêt d'électro-aimant.
D1.
Pont de diodes.
FR-56
All manuals and user guides at all-guides.com
MANUEL DE SECURITE, DE FONCTIONNEMENT
RANSOMES COMMANDER 3520
ET DE MAINTENANCE
CODE COULEUR DES CABLES
R
Rouge
G
Vert
O
Orange
S
Gris
B
Noir
W
Blanc
K
Rose
P
Violet
Y
Jaune
U
Bleu
N
Marron
LG
Vert clair
CONNECTEURS
A = ID rouge - Sécurité,commande du moteur,
circuit
d'électro-aimants.
B = ID bleu – Signaux du pupitre des
instruments
'ENTREE'.
C = ID jaune – Circuit d'éclairage.
D = Alimentation de la cabine.
E = Alimentation du pupitre des instruments.
