INSTALLATION – RECYCLAGE DE L'AIR
11

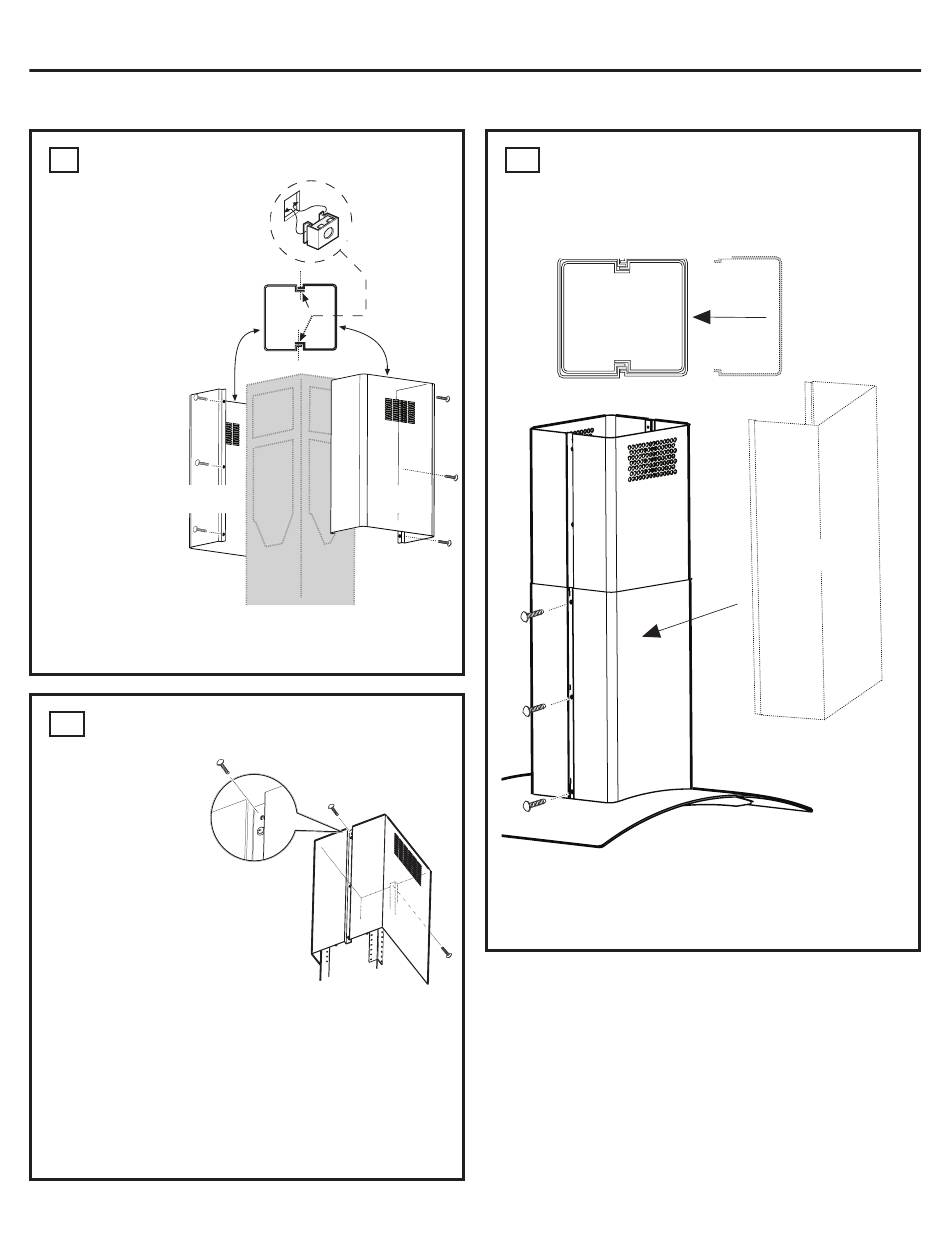

PRÉPARER LES CACHE-CONDUITS
■ R etirez le
revêtement
Encoches
rectangulaires
de protection
en plastique
de toutes les
sections du
conduit.
■ I nstallez
3 écrous-
agrafes sur
chaque section
intérieure du
cache-conduit
supérieur. Les
écrous-agrafes
s'insèrent dans
les encoches
Sections
rectangulaires,
supérieures
les agrafes
tournées vers
l'extérieur.
■ I nstallez
3 écrous-
agrafes sur
chaque section
du cache-conduit inférieur.
12
INSTALLER LE CACHE-CONDUIT
SUPÉRIEUR
■ P lacez les grands
cache-conduits au
haut de la hotte.
L'une des extrémités
de cette section
est munie de trous
d'aération.
REMARQUE : Si
vous installez cette
hotte en mode
recyclage de l'air,
placez les cache-
conduits sur la hotte avec les fentes de ventilation en haut.
S i la hotte est ventilée vers l'extérieur, les fentes de
ventilation doivent être positionnées au bas.
■ F ixez les côtés en vissant 6 vis à travers les écrous-agrafes.
■ S oulevez les cache-conduits assemblés vers le haut,
contre le plafond.
■ A lignez les trous de montage, un de chaque côté. Vissez
les vis à travers le conduit et dans le support.
22
Instructions d'installation
Écrou
Schéma
en plan
Sections
supérieures
Cadre de support
13
INSTALLER LE CACHE-CONDUIT
INFÉRIEUR
Section du cache-conduit inférieur
avant (enclenchez les cache-conduits
et fixez-les avec 6 vis – 3 par côté)
Vue de dessus du
schéma en plan
■ P lacez le cache-conduit arrière sur la hotte.
■ P lacez le cache-conduit avant sur la hotte.
■ F ixez les cache-conduits avec 6 vis.
Sections du cache-
conduit inférieur avant
1 po = 2,5 cm; 1 pi = 0,3 m
49-80329 Rév. 5
