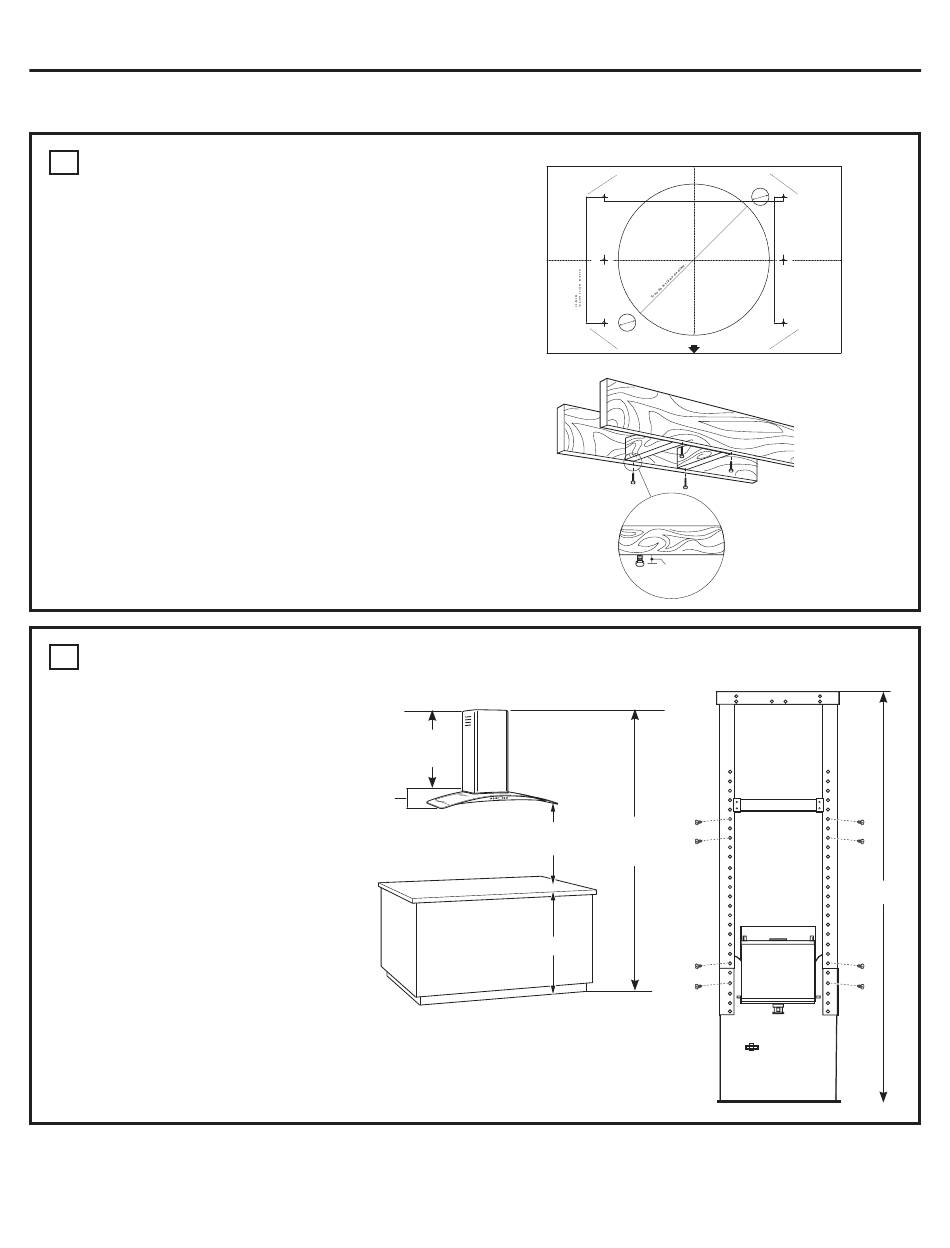

INSTALLATION – VENTILATION VERS L'EXTÉRIEUR
1
GABARIT DE MONTAGE
■ A lignez le gabarit avec les marques sur le plafond et
collez-le en place.
– Assurez-vous que le gabarit est correctement orienté avec
l'avant de la hotte.
■ U tilisez un fil à plomb pour vous assurer que les trous de
montage fourniront un alignement parallèle avec le comptoir
en contrebas.
■ C entrez tous les emplacements des trous.
■ P ercez les avant-trous aux 4 emplacements de vis.
Utilisez un foret de 3/16 po pour percer à environ
1-1/2 po de profondeur.
■ I nsérez 4 vis à bois à tête hexagonale au centre des
solives de plafond et de la charpente transversale. Laissez
un espace de 1/4 po pour permettre à la tête de vis de
s'engager dans les encoches en trou de serrure sur les
cadres de support.
■ C oupez l'ouverture du conduit de 8-1/2 po à travers le gypse.
2
RÉGLER LA HAUTEUR DU CADRE
■ M esurez la hauteur exacte du plafond.
■ T rouvez la hauteur de cadre exacte
requise dans le tableau de la page 7.
■ R etirez 2 vis sur chacun des 4 côtés
du cadre pour desserrer la structure
supérieure, la structure inférieure
et le ventilateur/moteur.
■ A justez la hauteur « X », conformément
au tableau de la page 7. Utilisez un total
de 32 vis (8 vis de chaque côté) pour
fixer ensemble la structure supérieure, la
structure inférieure et le ventilateur/moteur.
12
Instructions d'installation
Hauteur
du cadre
2-3/4 po
Percez des avant-
trous de 3/16 po
d'environ 1-1/2 po
de profondeur
7-1/16 po de la
ligne centrale
des trous
Gabarit pour
hotte de 36 po
Coupez un trou
d'accès des fils
de 1 po de diam.
AVANT DE LA HOTTE
Saillie de
1/4 po
761Dia50v01
24 po min.
Hauteur du
plafond
30 po max.
36 po min.
Coupez un trou
d'accès des fils
de 1 po de diam.
10-1/16 po de la
ligne centrale
des trous
Percez des avant-
trous de 3/16 po
d'environ 1-1/2 po
de profondeur
7-1/16 po de la
ligne centrale
des trous
1 po = 2,5 cm; 1 pi = 0,3 m
49-80329 Rév. 5
X
