CONSTRUIRE UN SUPPORT DE PLAFOND
Planifier l'emplacement de la hotte et des conduits
■ U tilisez un fil à plomb pour vérifier l'emplacement. Le
comptoir/la surface de cuisson sous la hotte doit être
centré avec cette dernière.
■ L a hotte doit dépasser les bords avant et arrière de
l'appareil de cuisson.
■ L e conduit dans le plafond doit être centré au-dessus
de la surface de cuisson.
Structure de soutien de plafond
■ À l'emplacement de la hotte, installez une charpente
transversale de 2 x 4 entre les solives du plafond,
comme illustré. (Des 2 x 4 sont nécessaires pour
supporter le poids de la hotte.)
EXEMPLE A
16 po
d'espacement
entre les
solives
1 po = 2,5 cm; 1 pi = 0,3 m
49-80329 Rév. 5
Préparatifs avant l'installation
10-1/16 po – Installez la
charpente transversale
symétriquement au-dessus de
la ligne centrale du conduit/de
la surface de cuisson
7-1/16 po

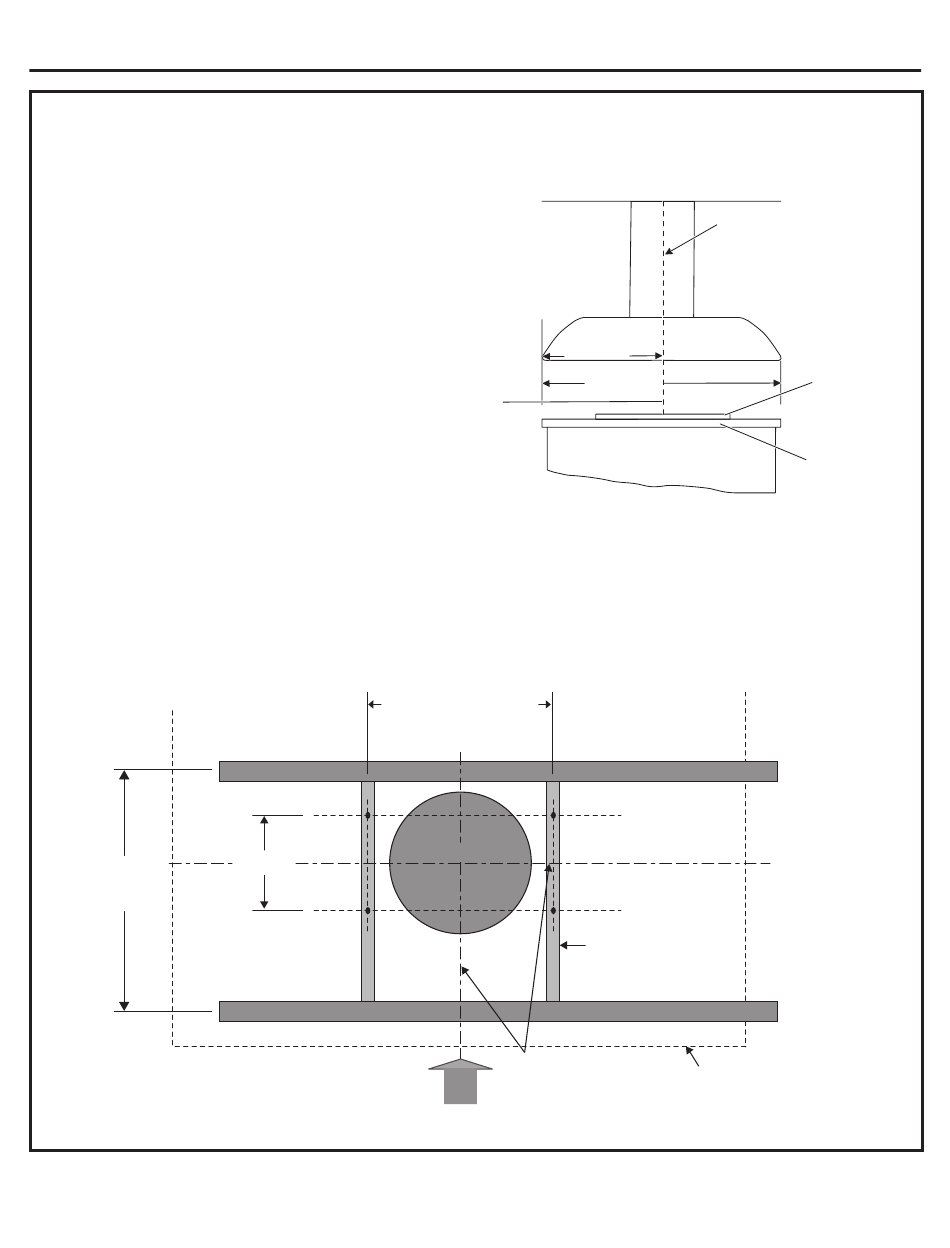

Vue de dessus – Solives de plafond parallèles à l'avant de la hotte
Avant
13-3/4 po
Alignez sur
27-9/16 po
le centre de
la surface
de cuisson
■ D isposez une charpente transversale dans le plafond
en fonction de la structure existante.
■ V os solives de plafond ressembleront à l'un des
exemples suivants.
Conduit de 8 po
Charpente
transversale
de 2 x 4
Alignez le conduit
Avant
avec le centre de la
de la
surface de cuisson
hotte
Plafond
Ligne centrale
du conduit de
la hotte
Vue latérale
Contour de
la surface de
cuisson
Surface de
cuisson
Comptoir
9
