CONSTRUIRE UN SUPPORT DE PLAFOND (suite)
■ F ixez chaque bloc de 2 x 4 avec au moins quatre (4) vis à
bois nº 10 de 3 po de long (non fournies). Utilisez huit vis à
bois au total pour les deux supports.
■ L a charpente transversale doit être alignée avec précision
pour assurer le bon positionnement de la hotte.
■ L a charpente transversale doit être de niveau dans toutes
les directions. Vérifiez avec un niveau à bulle et ajustez
au besoin.
IMPORTANT : La structure du plafond doit être en mesure
de soutenir le poids de la hotte (environ 200 lb/91 kg) et
toute charge involontaire causée par un utilisateur. Le cadre
de support de la hotte sera soutenu par une charpente
transversale faite de 2 x 4.
Conduits pour les installations ventilées vers l'extérieur
■ U tilisez la longueur de conduit la plus courte et la plus
rectiligne possible. Par souci d'efficacité, le conduit ne doit
pas excéder une longueur équivalente à 100 pieds dans
toutes les configurations.
■ C onsultez le tableau « Raccords de conduit » pour calculer
la longueur maximale admissible du conduit vers l'extérieur.
■ C ette hotte est conçue pour être utilisée avec un conduit
rigide rond de 8 po.
■ I nstallez le conduit pour qu'il passe horizontalement entre les
solives de plafond et directement à travers le toit.
Finition du plafond
■ T erminez la surface du plafond. Assurez-vous de marquer
l'emplacement des solives de plafond et de la charpente
transversale. Assurez-vous que le plafond est de niveau;
utilisez des cales au besoin.
1 po = 2,5 cm; 1 pi = 0,3 m
49-80329 Rév. 5
Préparatifs avant l'installation

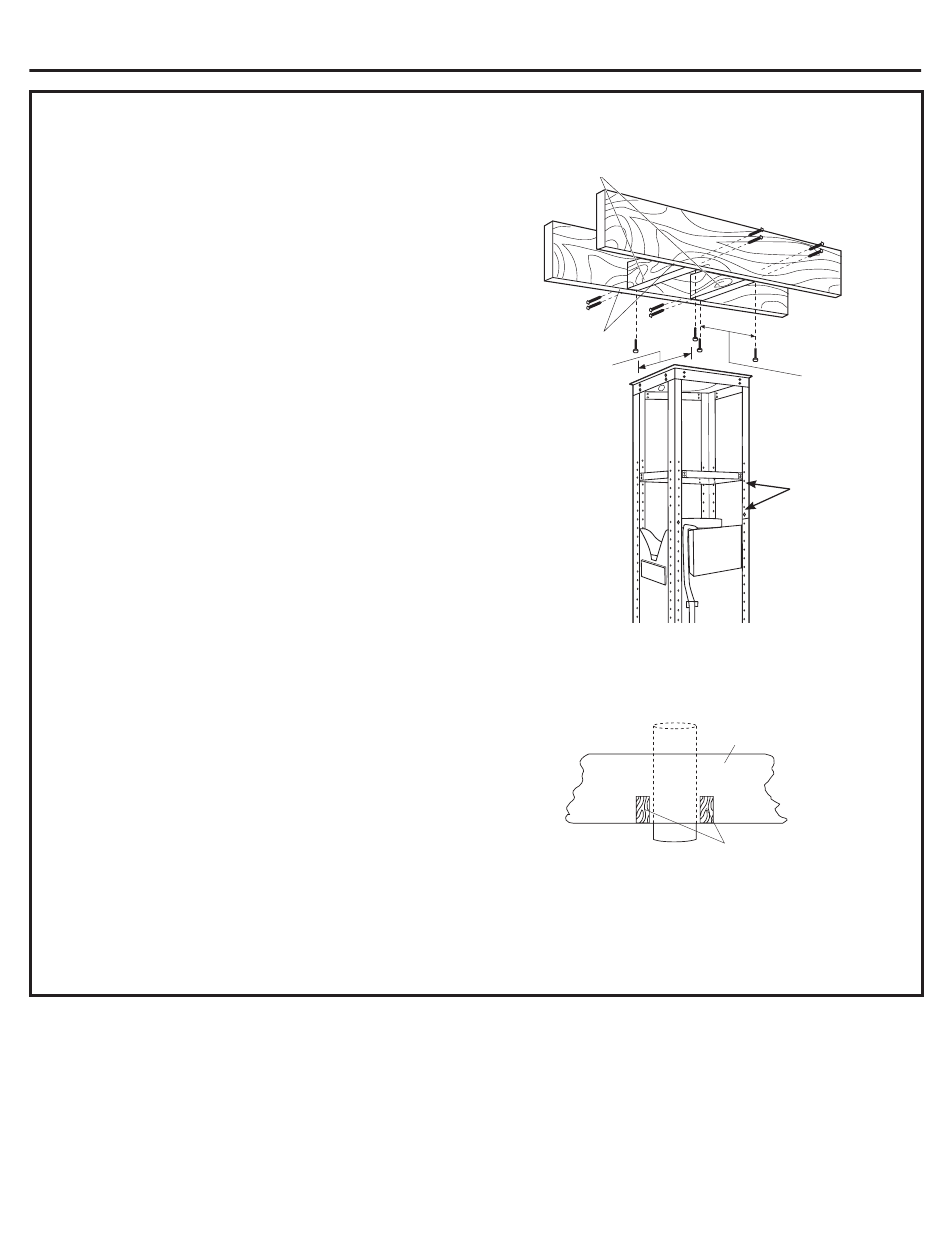

2x 4 Min.
Charpente transversale
Cross Framing
de 2 x 4 min.
Ceiling
Solive de
plafond
Joist
7-1/16 po
7-1/16"
Conduit
10"
de 8 po
Duct
Évacuation directement
Vent Straight Up
à travers le plafond
Through The Ceiling
Duct Elbow
Flat
*Vent Between Ceiling Joists
761Dia14
10-3/4"
10-1/16 po
Vis de réglage
Height
de la hauteur
Adjustment
Screw Holes
Solive de plafond
Ceiling Joint
2 x 4
2x4
10" Round
Standing
