TABLE DES MATIÈRES
Information de conception
Dimensions du produit............................................................. 3
Préparatifs
Planification ............................................................................. 4
Alimentation électrique ........................................................... 4
Raccords de conduit ............................................................. 5
Préparatifs avant l'installation
Outils et matériel nécessaires ................................................. 6
Déballage ................................................................................ 6
Hauteur d'installation .............................................................. 7
Pièces fournies ....................................................................... 8
Préparatifs avant l'installation
Construire un support de plafond ............................................ 9
Instructions d'installation – Ventilation vers l'extérieur
Étape 1 : Gabarit de montage ............................................... 12
Étape 2 : Régler la hauteur du cadre .................................... 12
Étape 3 : C ouper le conduit à une longueur pour une
installation en mode évacuation à l'extérieur ........ 13
Étape 4 : Installer le cadre de support .................................. 13
Étape 5 : Installer les vis de fixation de la hotte ................... 13
Étape 6 : Monter la hotte sur le support................................ 14
Étape 7 : Connecter les câbles ............................................. 14
Étape 8 : Brancher l'appareil à l'alimentation électrique ....... 15
Étape 9 : Préparer les cache-conduits .................................. 16

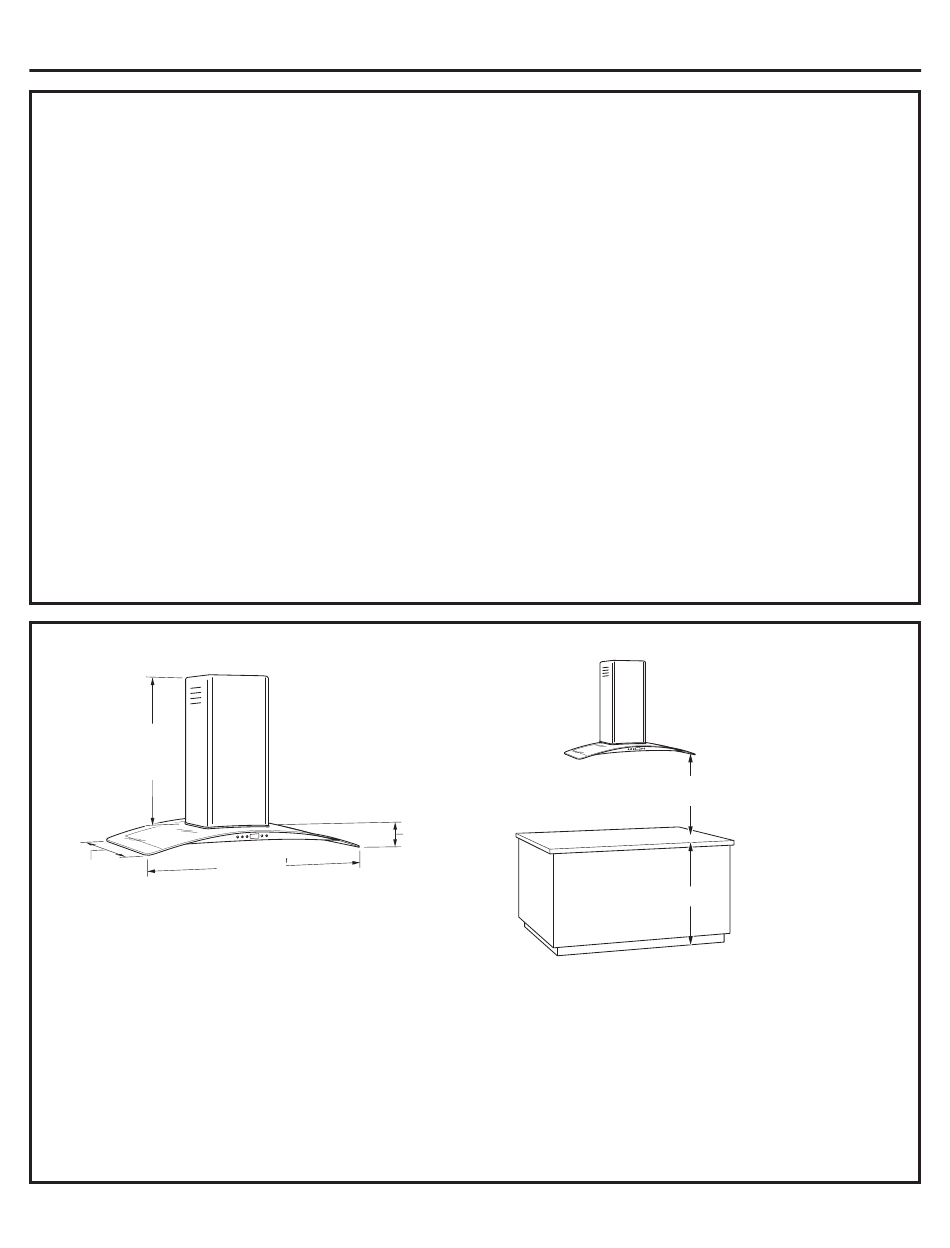

DIMENSIONS DU PRODUIT
*Height
* Hauteur
to
jusqu'au
plafond
Ceiling
27 9/ 16 "
27-9/16 po
* Le cache-conduit fourni s'adapte à des plafonds d'une hauteur de
7 pi 11 po à 9 pi. Pour les plafonds de 9 pi 1 po à 10 pi 1 po,
commandez le cache-conduit ZX92510.
Ces hottes sont fournies avec un cadre de support pour des
hauteurs de plafond allant de 7 pi 11 po à 10 pi 1 po.
Les cache-conduits décoratifs permettent de dissimuler les
conduits allant du haut de la hotte jusqu'au plafond.
Un cache conduit (accessoire nº ZX92510) est offert pour des
hauteurs de plafond de 9 pi 1 po à 10 pi 1 po.
REMARQUE : La hauteur d'installation doit être mesurée
de la surface de cuisson au bas de la partie vitrée extérieure
de la hotte.
1 po = 2,5 cm; 1 pi = 0,3 m
49-80329 Rév. 5
Information de conception
3 1/ 4"
35-7/8 po
Étape 10 : Installer le cache-conduit supérieur ..................... 16
Étape 11 : Installer le cache-conduit inférieur ....................... 17
Étape 12 : Installer la garniture du cache-conduit ................ 17
Étape 13 : Installer le filtre métallique ................................... 17
Étape 14 : Finaliser l'installation ............................................ 17
Instructions d'installation – Recyclage de l'air
Étape 1 : Gabarit de montage ............................................... 18
Étape 2 : Régler la hauteur du cadre .................................... 18
Étape 3 : I nstaller le déflecteur d'air, couper le conduit pour
une installation par recyclage de l'air .................... 19
Étape 4 : Installer le cadre de support supérieur .................. 19
Étape 5 : I nstaller la structure inférieure sur la
structure supérieure ............................................... 20
Étape 6 : Installer le ventilateur/moteur ................................ 20
Étape 7 : Installer les vis de fixation de la hotte ................... 20
Étape 8 : Monter la hotte sur le support................................ 20
Étape 9 : Connecter les câbles ............................................. 21
Étape 10 : Brancher l'appareil à l'alimentation électrique ..... 21
Étape 11 : Préparer les cache-conduits ................................ 22
Étape 12 : Installer le cache-conduit supérieur ..................... 22
Étape 13 : Installer le cache-conduit inférieur ....................... 22
Étape 14 : Installer la garniture du cache-conduit ................ 23
Étape 15 : Installer les filtres ................................................. 23
Étape 16 : Finaliser l'installation ............................................ 23
2-3/4 po
Cette hotte doit être installée à une hauteur minimale de 24 po
et maximale de 30 po au-dessus de la surface de cuisson.
La surface de cuisson doit être à au moins 36 po au-dessus
du plancher.
Cette hotte peut être ventilée vers l'extérieur ou être installée
de façon à recycler l'air.
Cette hotte peut être installée sur n'importe quelle surface de
cuisson électrique ou à gaz Monogram. Elle ne peut pas être
installée au-dessus d'une surface de cuisson ou cuisinière
Monogram Professional.
24 po min.*
30 po max.*
* La hauteur d'installation
exacte dépend de la
36 po min.
hauteur du plafond.
3
