INSTALLATION – VENTILATION VERS L'EXTÉRIEUR
11
INSTALLER LE CACHE-CONDUIT
INFÉRIEUR

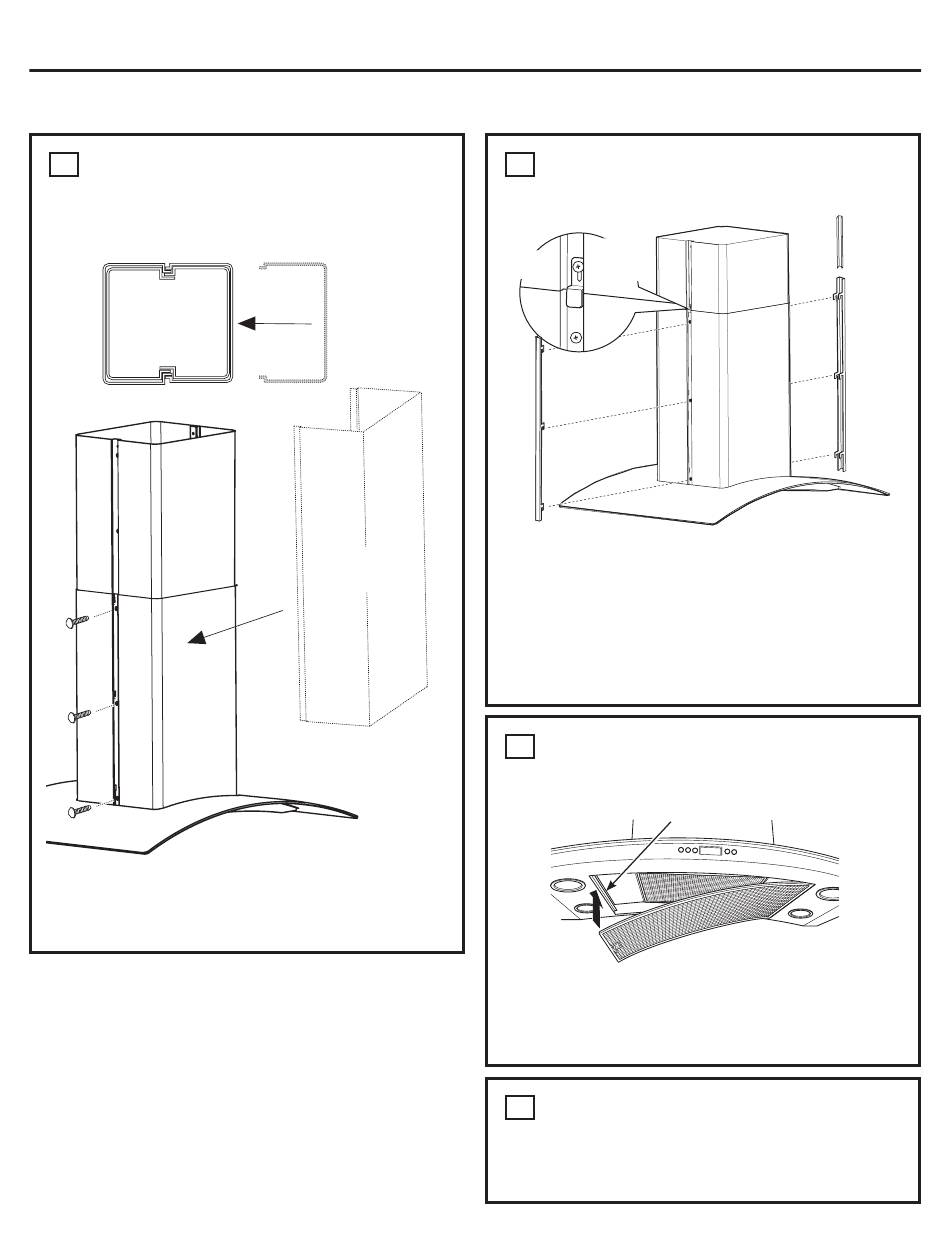

Section du cache-conduit inférieur
avant (enclenchez les cache-conduits
et fixez-les avec 6 vis – 3 par côté)
Vue de dessus du
schéma en plan
■ P lacez le cache-conduit arrière sur la hotte.
■ P lacez le cache-conduit avant sur la hotte.
■ F ixez les cache-conduits avec 6 vis.
1 po = 2,5 cm; 1 pi = 0,3 m
49-80329 Rév. 5
Instructions d'installation
Sections du
cache-conduit
inférieur avant
12
INSTALLER LA GARNITURE DU
CACHE-CONDUIT
Bande de
Support
garniture
latéral
supérieure
Bande de
garniture
inférieure
■ I nstallez les supports latéraux pour fixer fermement le
conduit inférieur au conduit supérieur.
■ T enez les bandes de garniture inférieures (pièces étroites)
avec les crochets vers le bas. Placez les crochets à
l'intérieur des encoches et faites-les glisser vers le bas.
■ S électionnez les bandes de garniture supérieures de la
taille appropriée et appuyez pour les mettre en place.
13
INSTALLER LE FILTRE MÉTALLIQUE
IMPORTANT : Assurez-vous que l'interrupteur principal ON/OFF
(marche/arrêt) à côté du moteur est en position ON (marche).
Verrou du filtre
■ I nclinez le filtre dans le côté gauche ou droit de
l'ouverture. Soulevez le filtre du côté opposé et
poussez-le dans le verrou du filtre.
■ P our retirer le filtre, tirez le verrou du filtre vers le bas.
14
FINALISER L'INSTALLATION
■ R etirez tout le ruban adhésif et le matériel d'emballage.
■ C onsultez le Manuel de l'utilisateur pour le mode d'emploi
de la hotte.
Bande de
garniture
supérieure
Bande de
garniture
inférieure
