INSTALLATION – VENTILATION VERS L'EXTÉRIEUR
9

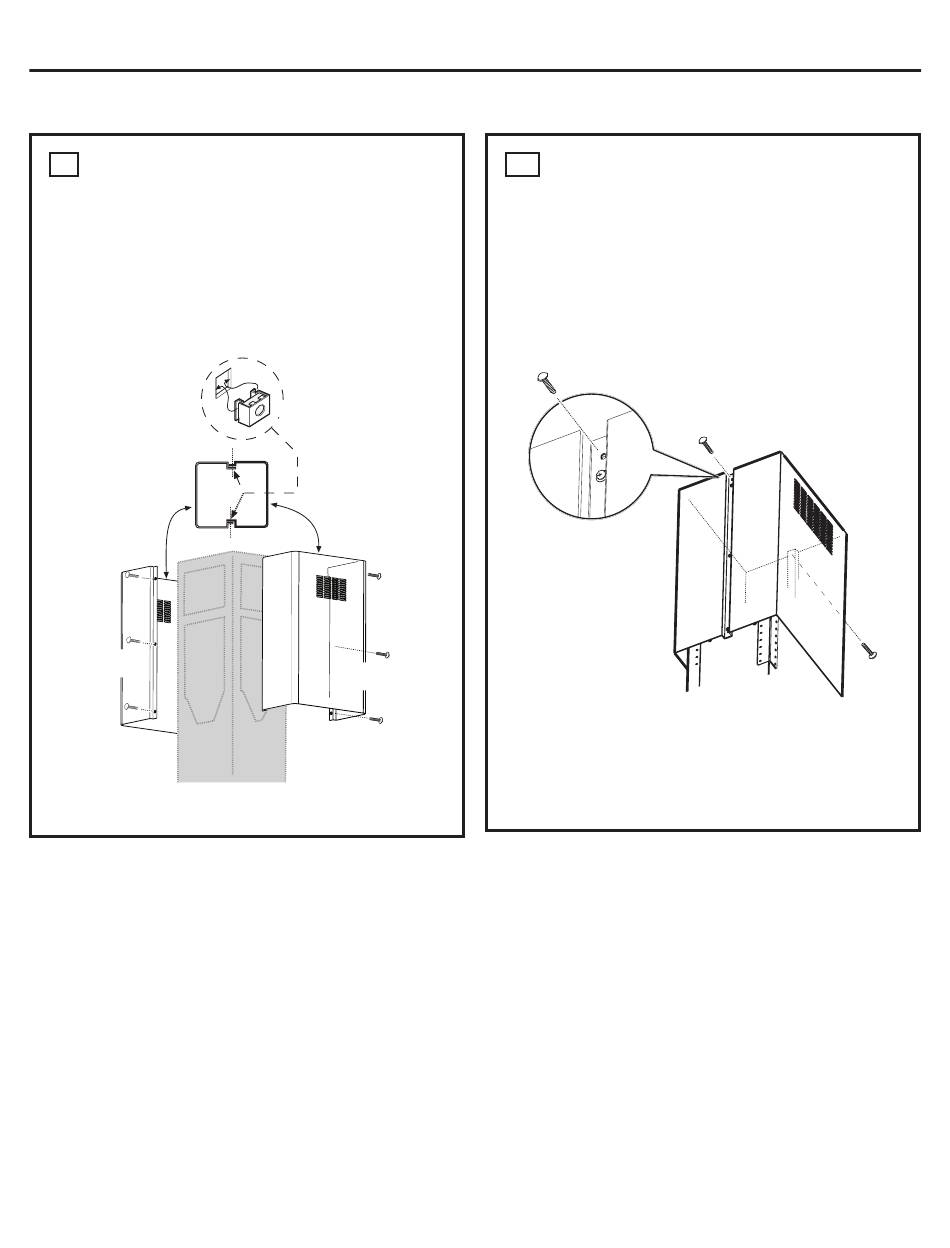

PRÉPARER LES CACHE-CONDUITS
■ R etirez le revêtement de protection en plastique de toutes
les sections du conduit.
■ I nstallez 3 écrous-agrafes sur chaque section intérieure
du cache-conduit supérieur. Les écrous-agrafes s'insèrent
dans les encoches rectangulaires, les agrafes tournées
vers l'extérieur.
■ I nstallez 3 écrous-agrafes sur chaque section du cache-
conduit inférieur.
Encoches
rectangulaires
Schéma
en plan
Sections
supérieures
16
Instructions d'installation
Écrou
Sections
supérieures
Cadre de
support
10
INSTALLER LE CACHE-CONDUIT
SUPÉRIEUR
■ P lacez les grands cache-conduits au haut de la hotte.
L'une des extrémités de cette section est munie de
trous d'aération.
REMARQUE : Si vous installez cette hotte en mode
recyclage de l'air, placez les cache-conduits sur la hotte
avec les fentes de ventilation en haut.
S i la hotte est ventilée vers l'extérieur, les fentes de
ventilation doivent être positionnées au bas.
■ F ixez les côtés en vissant 6 vis à travers les écrous-agrafes.
■ S oulevez les cache-conduits assemblés vers le haut,
contre le plafond.
■ A lignez les trous de montage, un de chaque côté. Vissez
les vis à travers le conduit et dans le support.
1 po = 2,5 cm; 1 pi = 0,3 m
