RACCORDS DE CONDUIT
Cette hotte doit être raccordée à
un conduit rond de 8 po. On peut
utiliser un adaptateur de conduit
de 3-1/4 po x 12 po.
Utilisez ce tableau pour calculer la longueur maximale
admissible du conduit vers l'extérieur.
REMARQUE : N'excédez pas la longueur équivalente
maximale admissible!
Longueur maximale du conduit : 100 pi pour les hottes
de cuisinière.
Conduit flexible
Si vous utilisez des conduits métalliques flexibles, toutes les
valeurs en pieds équivalents du tableau doivent être doublées.
Le conduit métallique flexible doit être droit et souple, et étiré
le plus possible.
N'UTILISEZ PAS de conduit flexible en plastique.
REMARQUE : Tout système de ventilation domestique,
telle une hotte d'évacuation, peut interférer sur le débit
adéquat de l'air de combustion et d'évacuation des foyers,
des brûleurs à gaz, des chauffe-eau à gaz et de tout autre
système à aspiration naturelle. Afin de minimiser les risques
d'interruption de tels systèmes à aspiration naturelle, suivez
les directives du fabricant de l'équipement de chauffage
ainsi que les normes de sécurité publiées par la NFPA et
l'ASHRAE. Le cas échéant, installez un système d'air d'appoint
(de remplacement) conformément aux exigences du code du
bâtiment local. Visitez le site electromenagersge.ca pour
connaître les solutions d'air d'appoint offertes.
1 po = 2,5 cm; 1 pi = 0,3 m
49-80329 Rév. 5

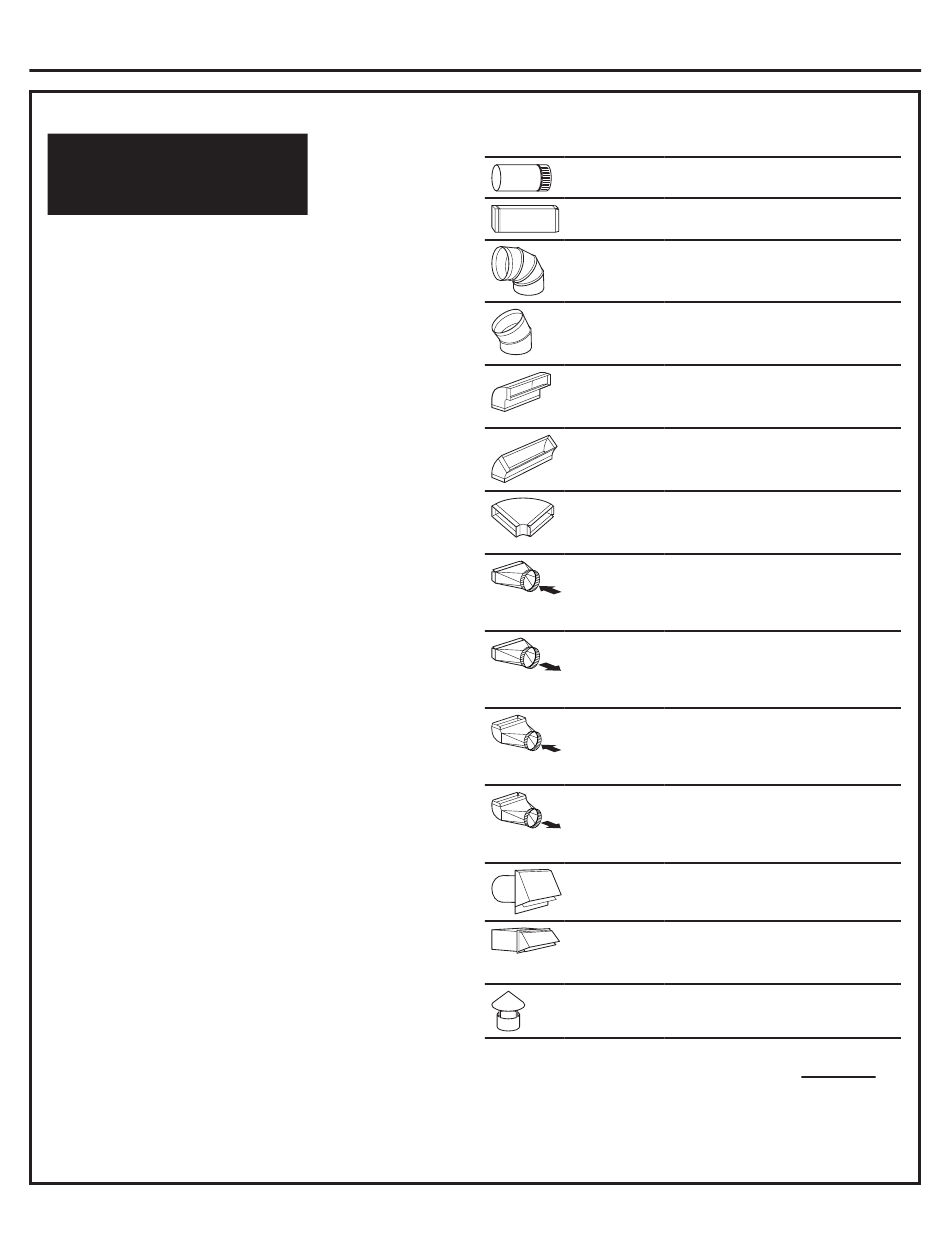

Préparatifs avant l'installation
Section
de conduit
Dimensions
Rond, droit
Droit de
3-1/4 po x 12 po
Coude de 90°
Coude de 45°
Coude de 90° de
3-1/4 po x 12 po
Coude de 45° de
3-1/4 po x 12 po
Coude plat de
90° de
3-1/4 po x 12 po
Conduit de
transition rond
de 8 po à
rectangulaire de
3-1/4 po x 12 po
Conduit de
transition
rectangulaire de
3-1/4 po x 12 po
à rond de 8 po
Coude de
transition de 90°,
rond de 8 po à
rectangulaire de
3-1/4 po x 12 po
Coude de
transition de 90°,
rectangulaire de
3-1/4 po x 12 po
à rond de 8 po
Clapet mural
rond avec
registre
Clapet mural
rectangulaire de
3-1/4 po x 12 po
avec registre
Chapeau de toit
rond
* É quivalente à la longueur réelle du
conduit droit et du raccord. Les longueurs
équivalentes des sections de conduit sont
basées sur des essais réels effectués par
GE Appliances Evaluation Engineering et
représentent les longueurs nécessaires à une
bonne ventilation pour tout type de hotte.
Longueur
Longueur
Quantité
équivalente
équivalente*
utilisée
totale
1 pi (par pied
de longueur)
1 pi (par pied
de longueur)
17 pi
10 pi
43 pi
26 pi
102 pi
2 pi
5 pi
6 pi
13 pi
32 pi
75 pi
44 pi
Longueur totale de
conduit
5
