INSTALLATION – VENTILATION VERS L'EXTÉRIEUR
3

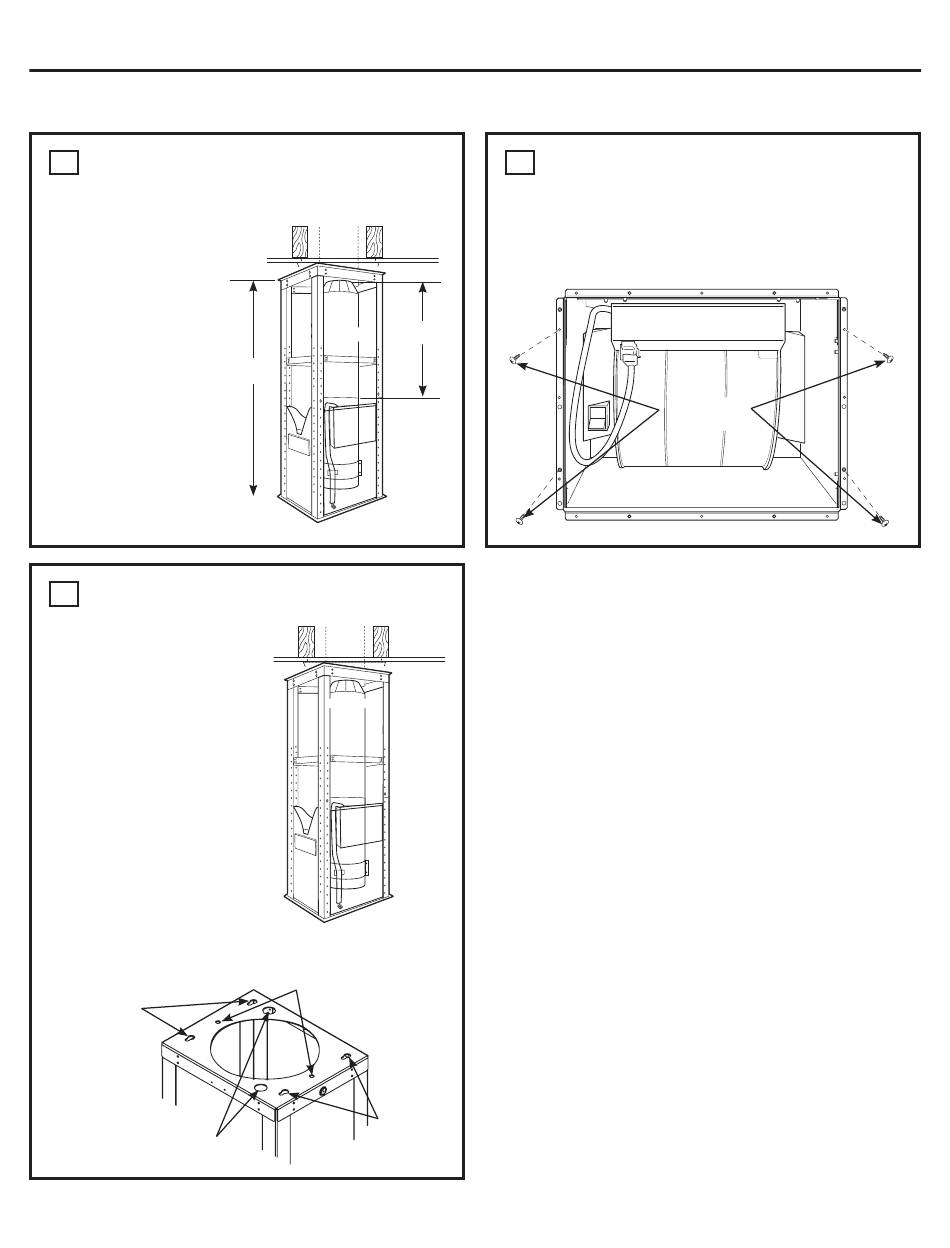

COUPER LE CONDUIT À UNE
LONGUEUR POUR UNE INSTALLATION
EN MODE ÉVACUATION À
L'EXTÉRIEUR
■ M esurez le conduit de
la maison à l'ouverture
d'évacuation.
■ C oupez la longueur de
conduit de 8 po requise.
■ G lissez le conduit sur la
sortie d'évacuation.
■ S cellez le raccord avec
du ruban adhésif.
4
INSTALLER LE CADRE DE SUPPORT
■ S oulevez le support vers
le plafond.
■ F aites passer le câblage
de la maison dans l'une
des grandes ouvertures, de
préférence sur le côté gauche.
■ E ngagez soigneusement les vis
de montage au plafond dans les
encoches en trou de serrure ET
dans le conduit de la maison
dans le haut du cadre.
■ S errez les 4 vis de montage
contre le cadre.
■ V issez les 2 vis de sécurité
fournies.
■ U tilisez du ruban adhésif pour
sceller le raccord supérieur du conduit.
Encoches en
trou de serrure
Câblage de la maison
1 po = 2,5 cm; 1 pi = 0,3 m
49-80329 Rév. 5
Instructions d'installation
Conduit de
la maison
Longueur
Conduit
du conduit
Hauteur
du cadre
Conduit
Vis de sécurité
Encoches en
trou de serrure
5
INSTALLER LES VIS DE FIXATION
DE LA HOTTE
■ V issez 4 vis de fixation de la hotte dans le bas du support
comme illustré. Laissez un espace de 1/4 po entre la tête
de vis et la bride de support.
Vissez 4 vis
de fixation
13
