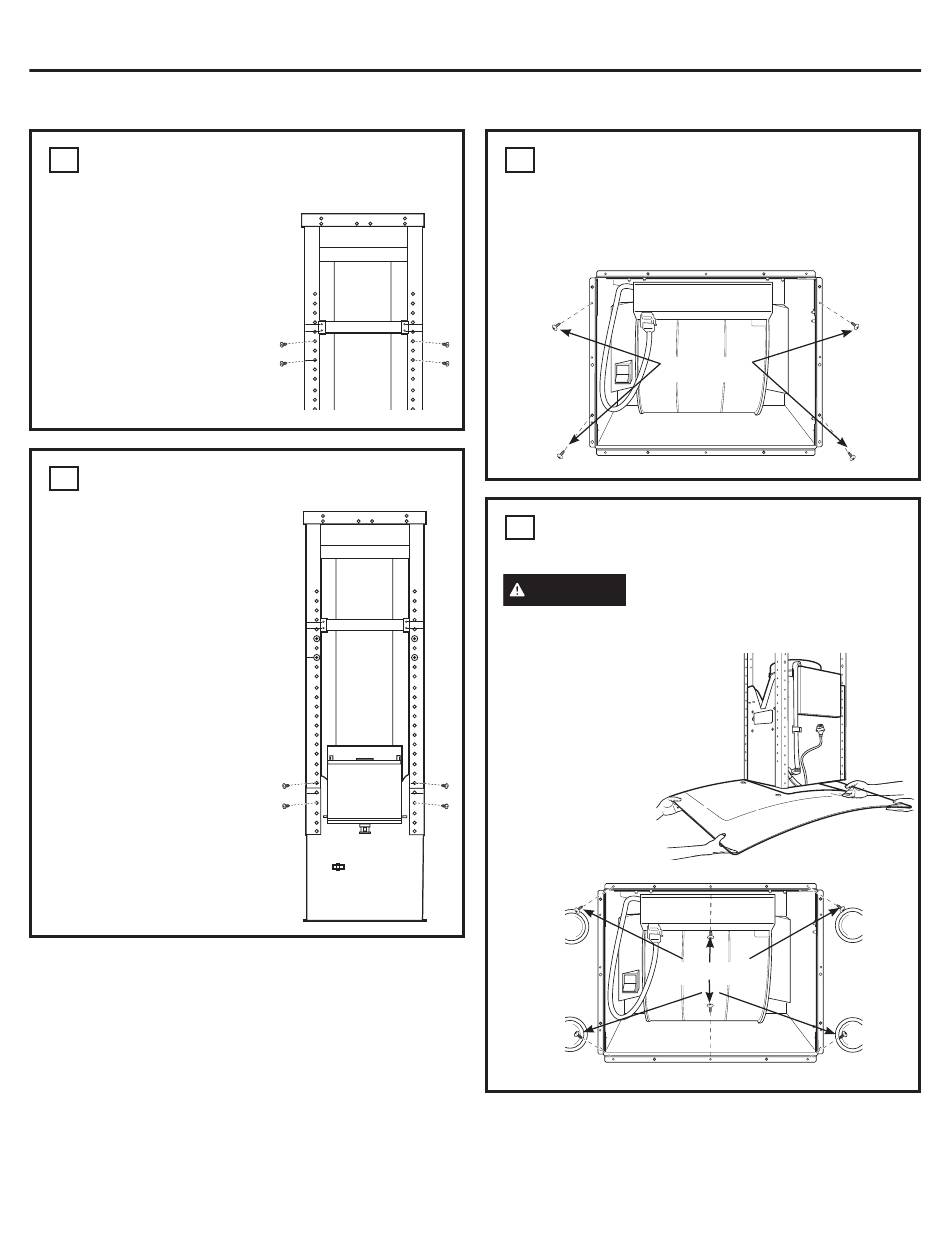

INSTALLATION – RECYCLAGE DE L'AIR
5
INSTALLER LA STRUCTURE
INFÉRIEURE SUR LA STRUCTURE
SUPÉRIEURE
■ F aites glisser la structure
inférieure sur la structure
supérieure. Alignez les
trous d'alignement
précédemment marqués.
■ F ixez la structure supérieure à
la structure inférieure à l'aide
de 16 vis, 4 de chaque côté
des structures.
6
INSTALLER LE VENTILATEUR/
MOTEUR
■ S oulevez le ventilateur/
moteur vers le châssis de
la hotte assemblé.
■ S oulevez soigneusement le
moteur jusqu'à la marque
de référence tout en vous
assurant que la section du
conduit glisse sur la bride
de sortie du ventilateur.
■ F ixez le ventilateur/moteur
à la structure à l'aide de
16 vis, 4 de chaque côté.
■ U tilisez du ruban adhésif
pour sceller le raccord du
conduit.
20
Instructions d'installation
7
INSTALLER LES VIS DE FIXATION
DE LA HOTTE
■ V issez 4 vis de fixation de la hotte dans le bas du support
comme illustré. Laissez un espace de 1/4 po entre la tête
de vis et la bride de support.
Vissez 4 vis
de fixation
8
MONTER LA HOTTE SUR
LE SUPPORT
AVERTISSEMENT
Il faut 2 personnes pour soulever et
positionner la hotte sur le support de montage.
■ S oulevez la hotte vers le bas
du support et engagez les
encoches en trou de serrure
dans les 4 vis de montage.
■ S errez les 4 vis de montage.
■ V issez 6 vis supplémentaires
comme indiqué.
Vissez les 6 vis
1 po = 2,5 cm; 1 pi = 0,3 m
49-80329 Rév. 5
