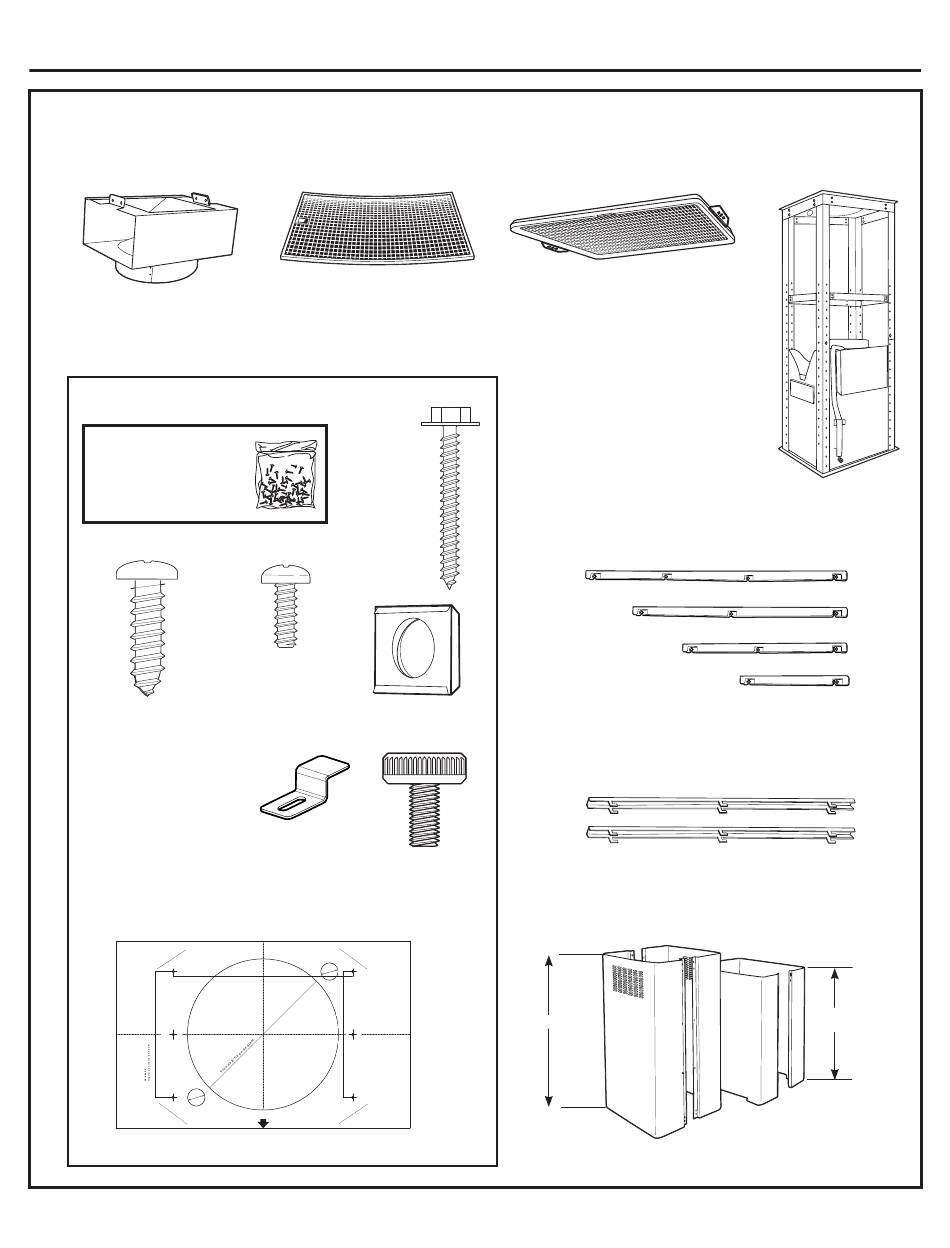

PIÈCES FOURNIES
Localisez les pièces emballées avec la hotte.
Déflecteur d'air pour installations
à recyclage de l'air
TROUSSE DE QUINCAILLERIE
Localisez et vérifiez le
contenu de l'emballage.
Vis illustrées en
taille réelle.
42 vis au total :
• 24 vis de cadre de support
• 1 0 vis de fixation de hotte
• 2 vis de fixation du cache-
conduit supérieur
• 4 vis de déflecteur du
recyclage de l'air
• 2 vis de fixation du support
du cache-conduit
Remarque : Autre matériel/vis inclus.
Percez des avant-
trous de 3/16 po
d'environ 1-1/2 po
de profondeur
7-1/16 po de la
ligne centrale
des trous
Coupez un trou
d'accès des fils
de 1 po de diam.
8
Préparatifs avant l'installation
Filtre en acier inoxydable
6 vis de
montage
au plafond
761Dia65
12 vis à tôle
12 écrous-
agrafes
2 supports du
cache-conduit
2 vis à
oreilles
Coupez un trou
d'accès des fils
de 1 po de diam.
10-1/16 po de la
ligne centrale
des trous
Percez des avant-
trous de 3/16 po
d'environ 1-1/2 po
de profondeur
Gabarit pour
hotte de 36 po
7-1/16 po de la
ligne centrale
des trous
AVANT DE LA HOTTE
Gabarit
1 filtre à charbon pour installation
en mode recyclage de l'air
Garnitures de cache-conduit supérieur
2 de chacune des 4 grandeurs
Garnitures du cache-conduit inférieur
24-3/4 po
Cache-conduits décoratifs
(14 po de largeur, 12-3/16 po de profondeur une fois assemblés)
Cadre de support
télescopique
23-1/4 po
1 po = 2,5 cm; 1 pi = 0,3 m
49-80329 Rév. 5
