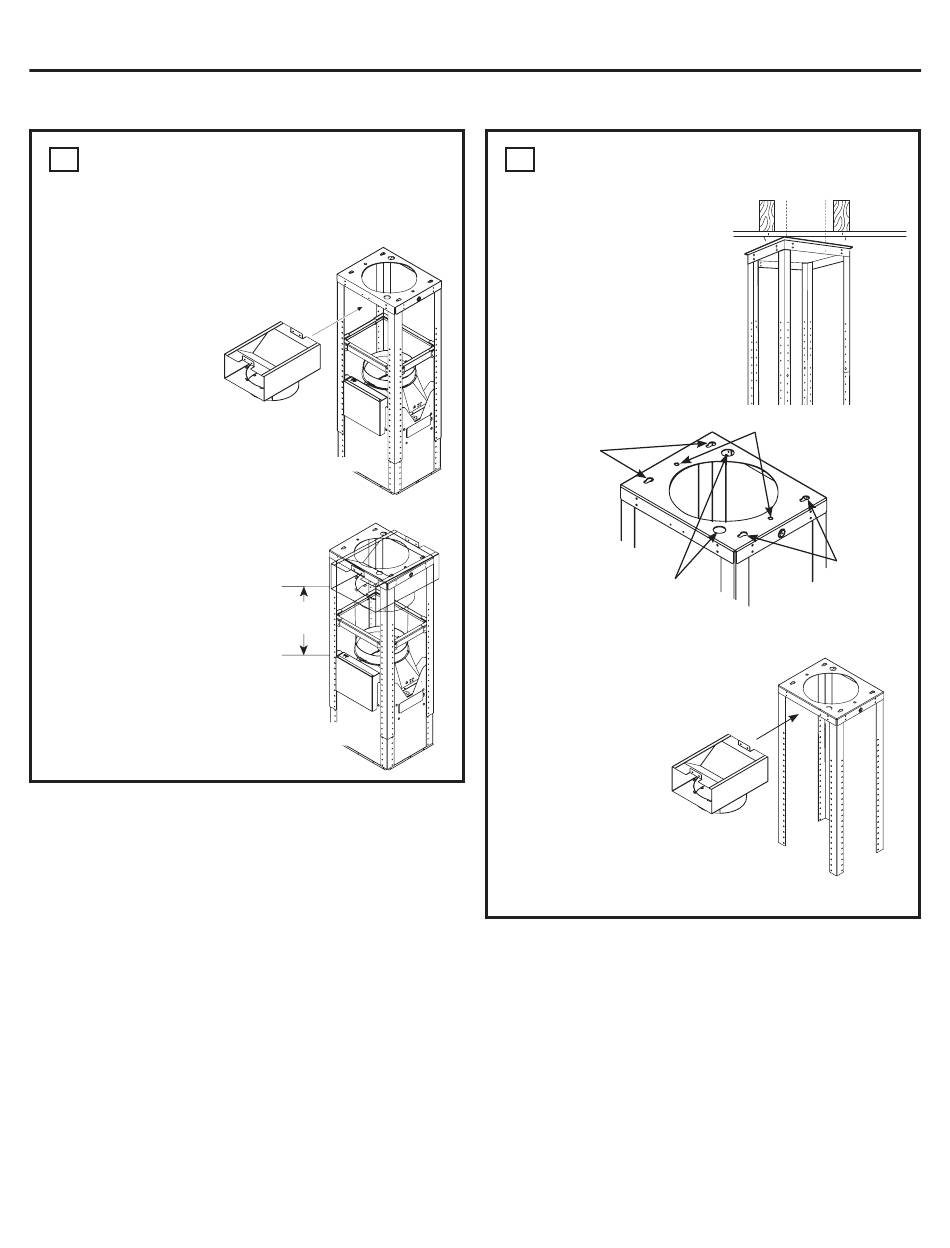

INSTALLATION – RECYCLAGE DE L'AIR
3
INSTALLER LE DÉFLECTEUR D'AIR,
COUPER LE CONDUIT POUR UNE
INSTALLATION PAR RECYCLAGE
DE L'AIR
■ T emporairement, faites glisser le
déflecteur d'air dans le cadre
de support.
■ M esurez la longueur du conduit
entre le déflecteur et le haut de
l'ouverture d'évacuation.
■ C oupez la section de conduit
à cette longueur et mettez-la
de côté.
1 po = 2,5 cm; 1 pi = 0,3 m
49-80329 Rév. 5
Instructions d'installation
AVANT
Longueur
du conduit
AVANT
4
INSTALLER LE CADRE DE
SUPPORT SUPÉRIEUR
■ S oulevez le support supérieur
vers le plafond.
■ F aites passer le câblage de la
maison dans l'une des grandes
ouvertures, de préférence sur
le côté gauche.
■ E ngagez avec précaution les
vis de montage au plafond
dans les encoches en trou de
serrure en haut du cadre.
Encoches en trou
de serrure
Câblage de la maison
■ S errez les 4 vis de montage contre le cadre.
■ V issez les 2 vis de
sécurité fournies.
■ F aites glisser le
déflecteur d'air dans
le cadre de support.
■ F ixez le déflecteur
au support à l'aide
de 4 vis.
■ I nstallez la section
du conduit au bas du
déflecteur et scellez
le raccord avec du
ruban adhésif.
Vis de sécurité
Encoches
en trou de
serrure
