7.9.4 Raccordement du blindage du câble moteur
Exigences relatives au raccordement du blindage du câble moteur côté appareil
Le type de blindage dépend de la conception du câble moteur. Par ex., si un câble hybride est utilisé
pour raccorder le moteur, le frein de retenue et le capteur de température, les options suivantes sont
disponibles pour raccorder le blindage côté appareil :
Option 1 : tous les blindages du câble moteur sont associés à une douille de blindage à l'extrémité du
câble sur une grande surface et posés sous la borne de blindage à l'avant du CMMT-AS.
1

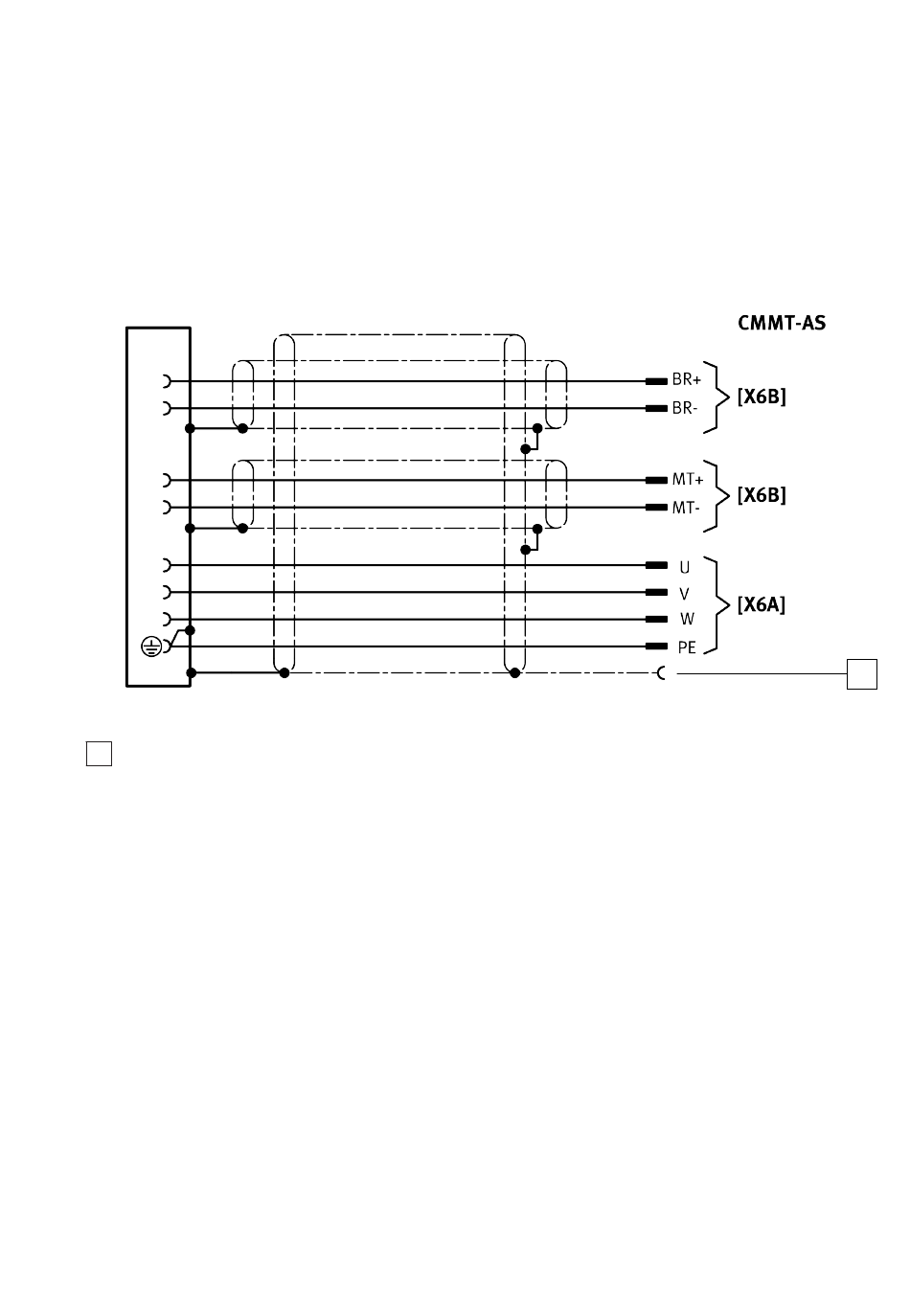

Fig. 19 : Blindage commun de tous les blindages de câbles (exemple)
1 Douille de blindage
Option 2 : le blindage extérieur du câble moteur est posé séparément et sur une grande surface sous
la borne de blindage à l'avant du CMMT-AS. Les blindages intérieurs sont raccordés séparément à la
broche FE prévue du raccord [X6B].
