Installation
DIN
µC

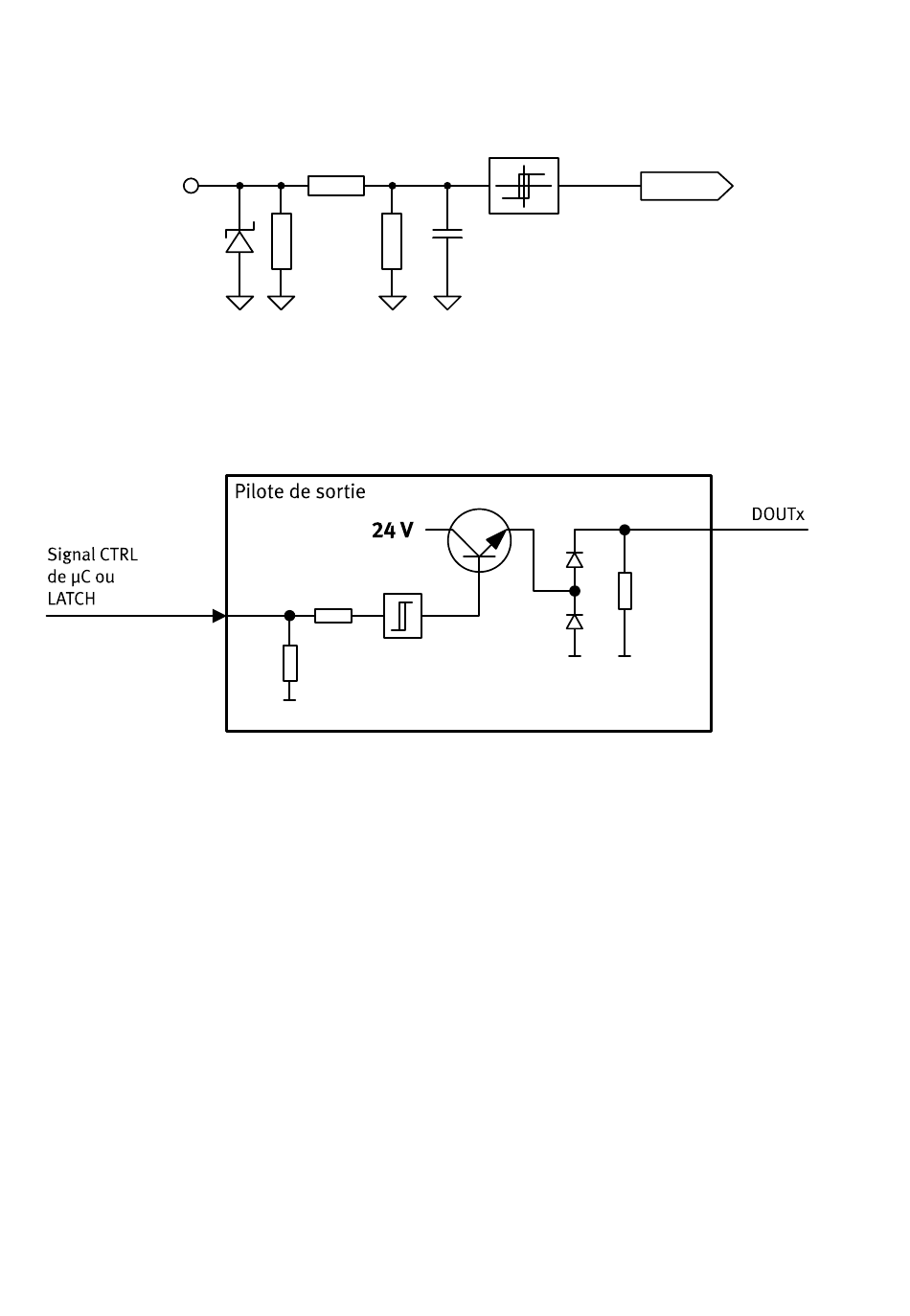

Fig. 13 : Structure interne des entrées numériques (DIN)
Structure interne des sorties numériques (DOUT)
Les sorties numériques TRG0 et TRG1 fournissent des signaux +24 V réalisés avec un driver high-side.
Fig. 14 : Structure interne des sorties numériques (DOUT)
Structure interne de l'entrée analogique 0 (AIN0)
L'entrée analogique AIN0 est une entrée différentielle pour les niveaux d'entrée types de ± 10 V.
L'amplificateur différentiel filtre les signaux parasites haute fréquence.
46
