Installation
1 2

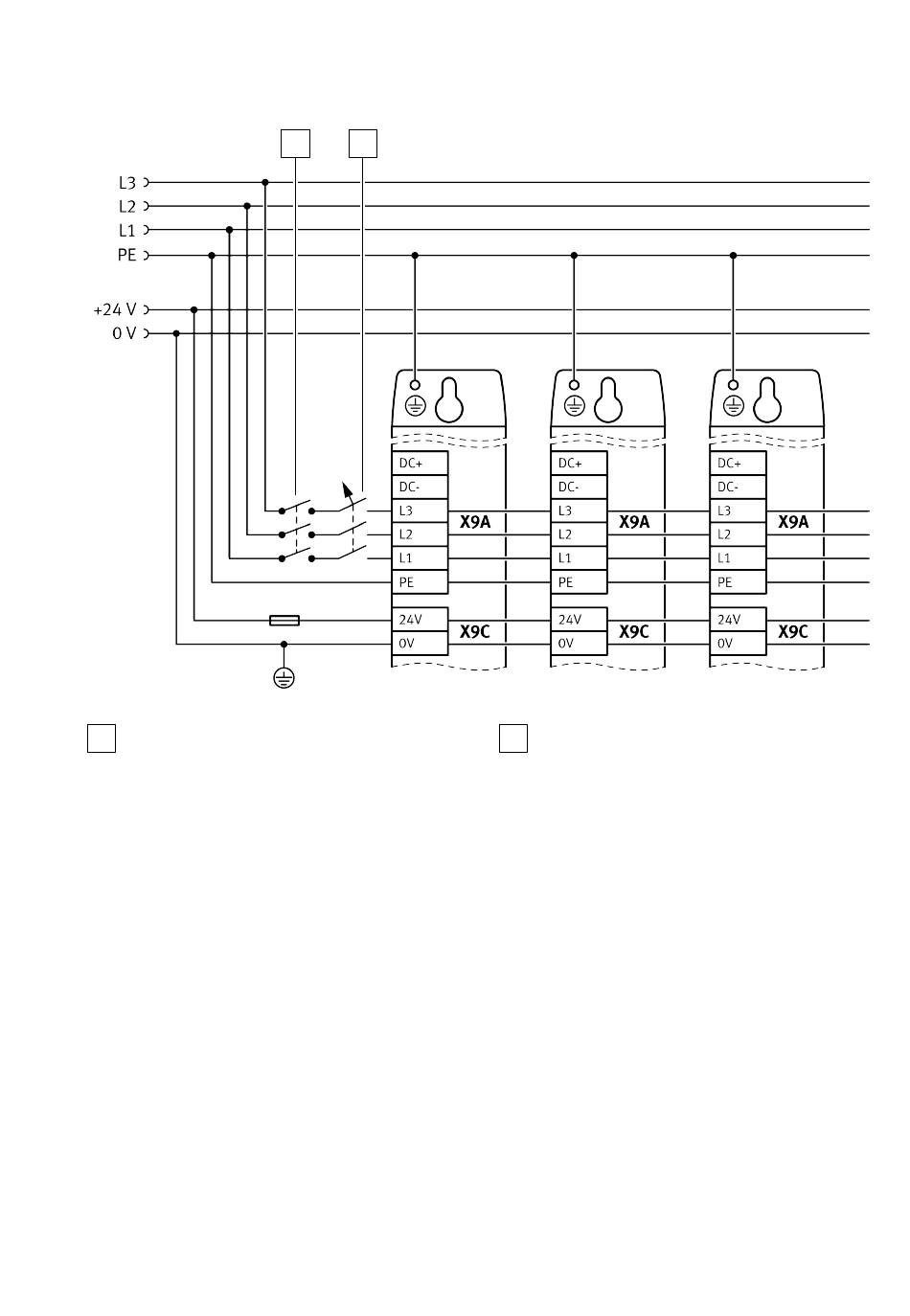

Fig. 24 : Câblage transversal sans couplage du circuit intermédiaire (CMMT-AS-...-11A-P3)
1 2
Interrupteur principal Disjoncteur de protection de ligne
Câblage transversal avec couplage du circuit intermédiaire
Tous les contacts des raccords [X9A] et [X9C] sont raccordés transversalement. Le premier appareil est
connecté à l'alimentation en tension réseau et à l'alimentation en tension logique. La tension réseau,
la tension logique et la tension du circuit intermédiaire sont connectées entre les dispositifs couplés.
Il est possible de raccorder des appareils triphasés avec la même classe de puissance et des appareils
triphasés avec différentes classes de puissance. Si l'alimentation logique 24 V utilisée a un courant
de sortie nominal de > 25 A, un fusible est nécessaire. Type de protection : coupe-circuit à fusible « à
action retardée » ou disjoncteur à « caractéristique C »
Festo — CMMT-AS-C2/3/5/7/12-11A-P3-... — 2021-04d 89
