Installation

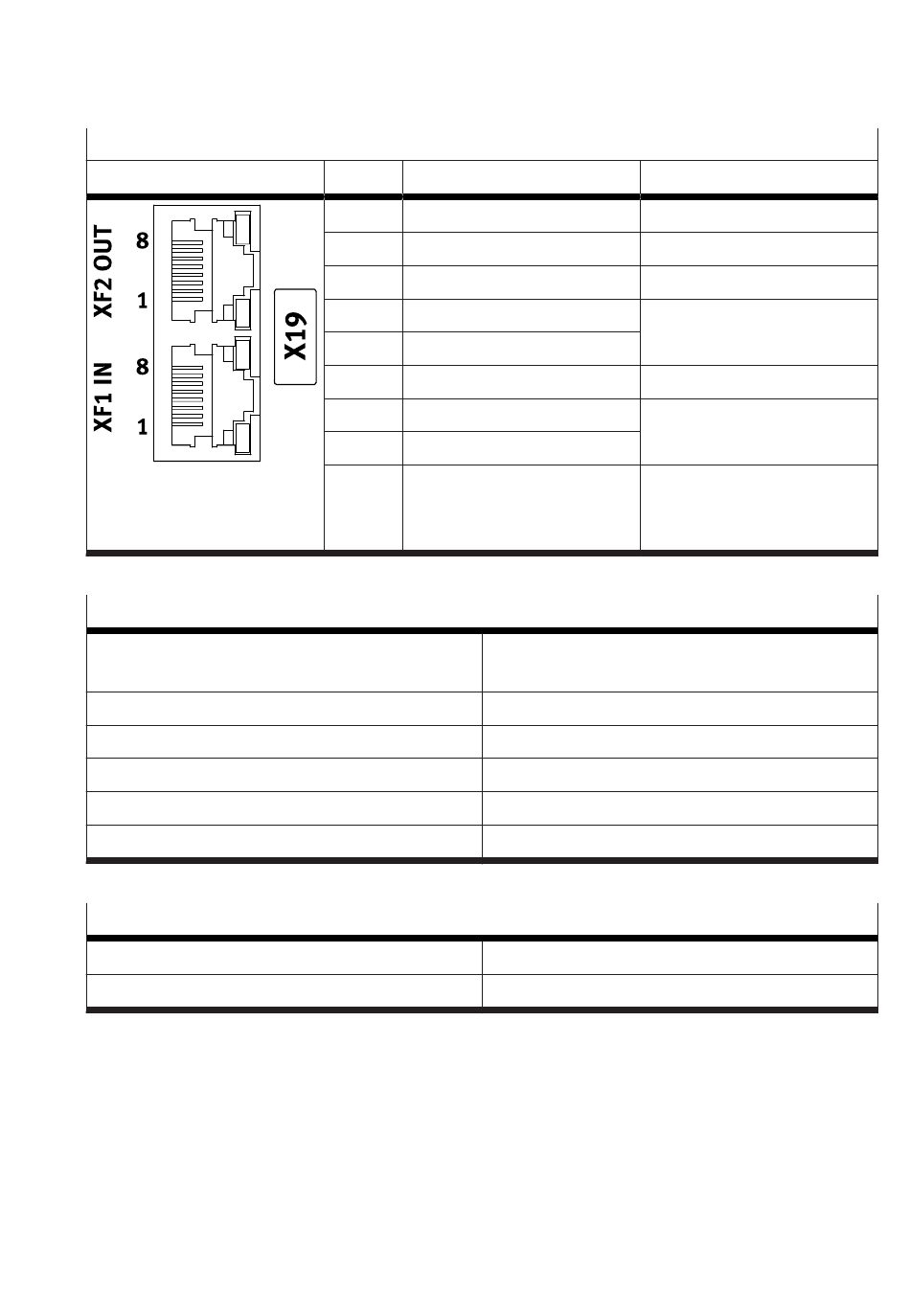

Ethernet temps réel (RTE) port 1 et port 2
[X19]
Tab. 54 : [X19], RTE port 1 et port 2
Exigences relatives au connecteur opposé
Version
Nombre de broches
Blindé
Courant nominal
Tension assignée
Degré de protection
Tab. 55 : Exigences relatives au connecteur opposé
Exigences relatives au câble de liaison
Propriétés
Longueur de câble max.
Tab. 56 : Exigences relatives au câble de liaison
Exigences relatives au raccordement du blindage
• Raccorder le blindage du câble des deux côtés aux boîtiers de connecteurs.
Connexion avec la commande
• Si cela est possible et pris en charge par le protocole de bus, prévoir une redondance en anneau
dans la connexion avec la commande.
Festo — CMMT-AS-C2/3/5/7/12-11A-P3-... — 2021-04d
Broche Fonction
1 TX+
2 TX-
3 RX+
4 n. c.
5 n. c.
6 RX-
7 n. c.
8 n. c.
Boîtier FE, connecté à PE
VS-08-RJ45-5-Q/IP20 de Phoenix Contact ou
compatible
8
Oui
> 1 A
120 V AC
IP20
CAT 5, câble patch, blindage double
30 m
Description
Données émises+
Données émises-
Données reçues+
Non connecté (not con-
nected)
Données reçues-
Non connecté (not con-
nected)
Le boîtier sert à la pose du
blindage de câble et il est
relié à la PE.
65
