Installation

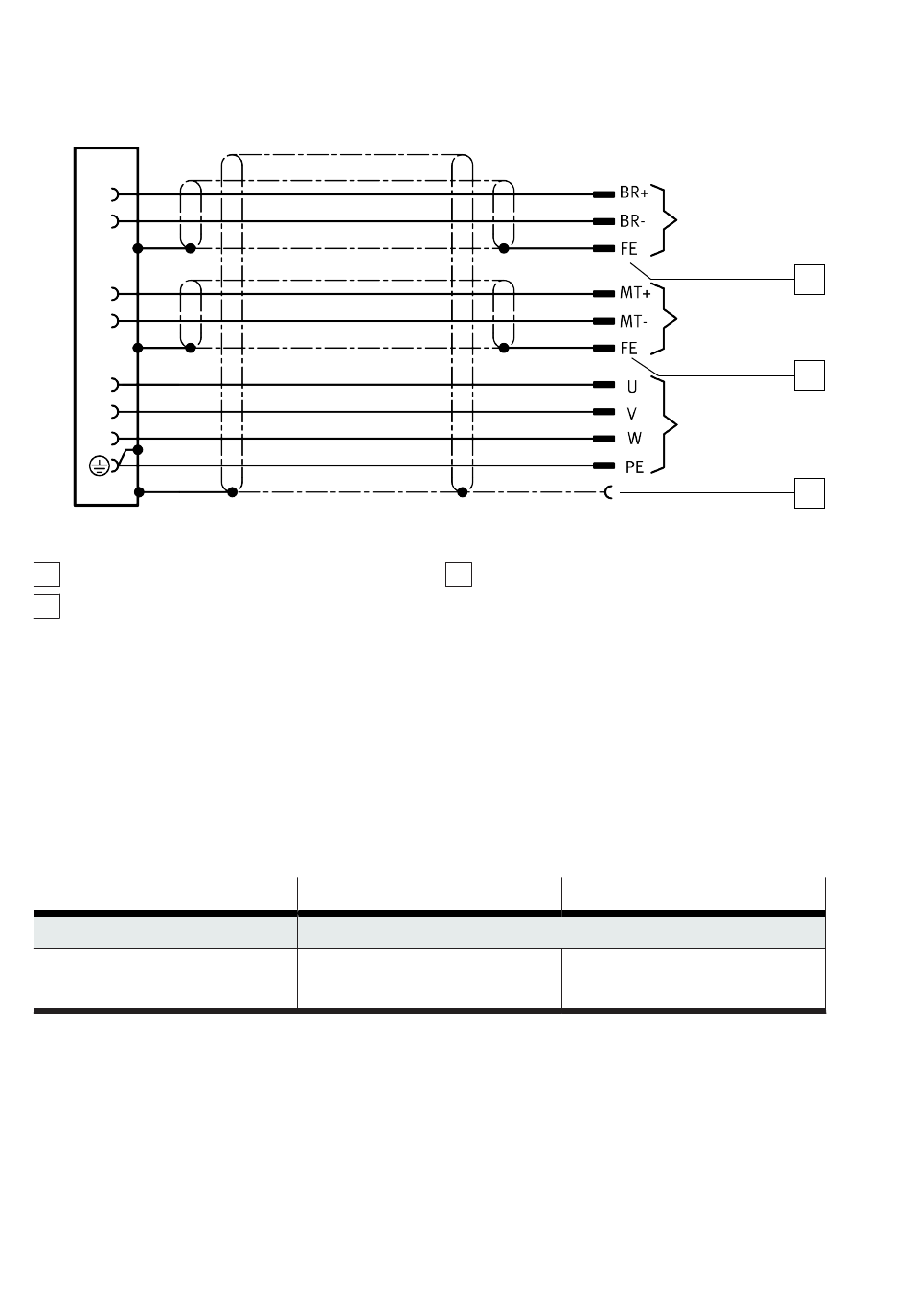

Fig. 20 : Raccordement séparé de tous les blindages de câbles (exemple)
1 Blindage intérieur raccordé séparément
2 Blindage intérieur raccordé séparément
• Veiller à ce que les extrémités non blindées des câbles soient aussi courtes que possible.
Fixation de la borne de blindage
La partie inférieure de la face avant du boîtier sert de surface de contact du blindage. Associée à la
borne de blindage, la surface de contact du blindage permet un raccordement sur une grande surface
du blindage du câble moteur è Fig. {!nr!} 21
1. Appuyer le blindage du câble moteur ou la douille de blindage conductrice du câble moteur avec
la borne de blindage sur la surface de contact du blindage du boîtier.
2. Serrer les vis de fixation (2x) de la borne de blindage avec un tournevis TORX de taille T20. Pour
cela, tenir compte de la zone de serrage et respecter le couple de serrage suivant.
Propriété
CMMT-AS-
Zone de serrage
72
3 Douille de blindage
Valeur
...-C2/C3/C5-11A-P3
11 mm ... 15 mm
Festo — CMMT-AS-C2/3/5/7/12-11A-P3-... — 2021-04d
Remarque
Diamètre du câble dénudé ou
de la douille de blindage
1
2
3
