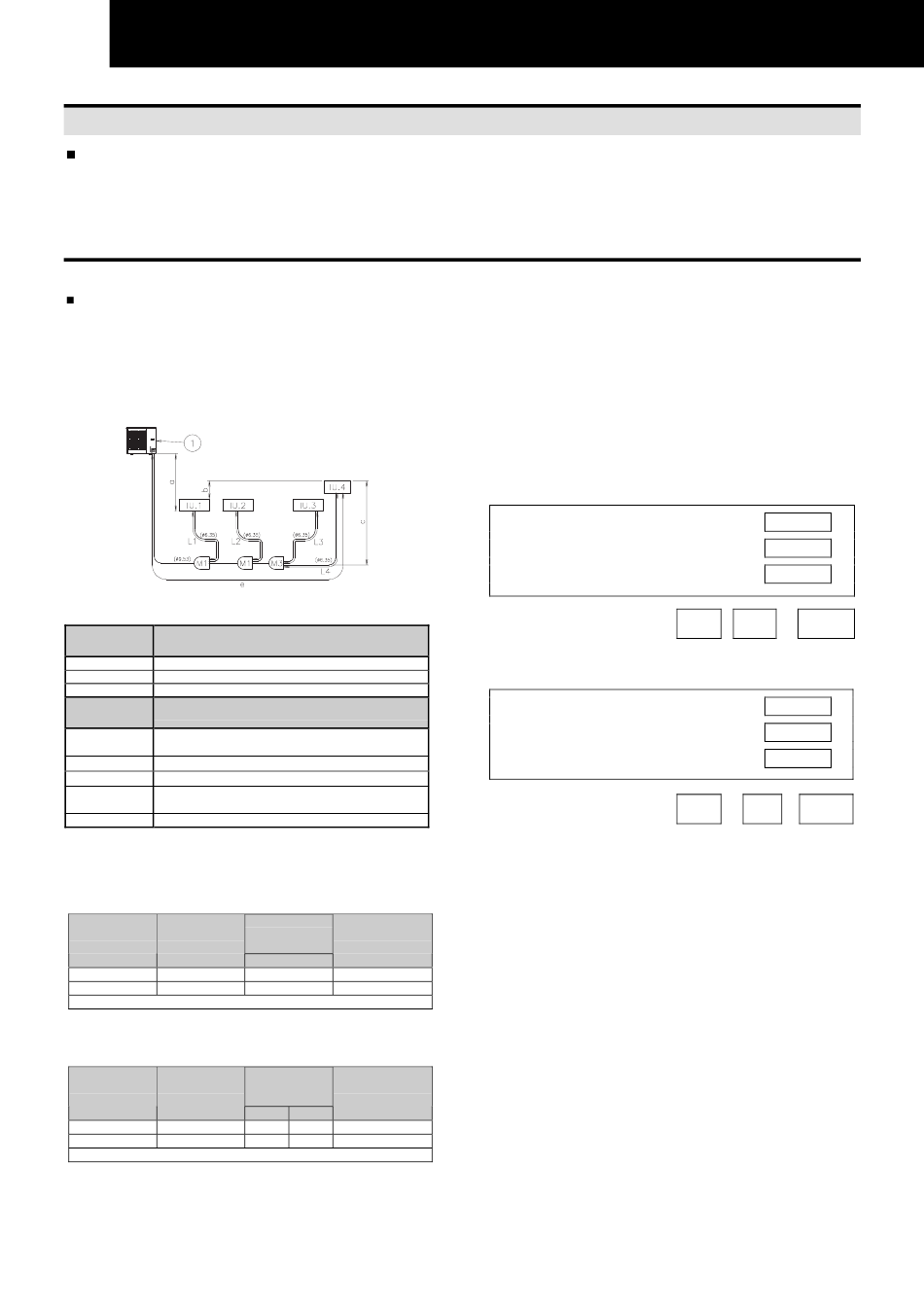

12. ZUSÄTZLICHE KÄLTEMITTELFÜLLUNG R410A.
Zusätzliche Kältemittelfüllung R410A
Zu der im Gerät vorhandenen Kältemittelmenge muss
entsprechend der Länge der Rohrleitung und der Anzahl
der Innengeräte zusätzliches Kältemittel aufgefüllt werden.
BERECHNUNG DER ZUSÄTZLICHEN KÄLTEMITTELMENGE (W KG):
1.1.
Die zusätzlich für die Flüssigkeitsleitungen notwendige
Kältemittelmenge (W kg) wird entsprechend der
Leitungslänge des Systems berechnet.
Beispiel für eine Installation mit RAS-3FSVNE + 4
Innengeräte:
Diagramm:
Kennzeichnun
Beschreibung
g
Außengerät

M(1/2/3) Multikits
IG(1/2/3/4) Innengerät
Kennzeichnun
Abmessung
g
a ≤ 25m (Außengerät ist höher)
a
a ≤ 25m (Außengerät ist niedriger)
b b ≤ 10m
c c ≤ 10m
Tatsächliche Länge (RAS-3FSVNE ≤ 50m / RAS-
e
(4/5)FSVNE ≤ 75m)
L1/L2/L3/L4 Länge zwischen jedem Innengerät und Multi-Kits
Die (für die Flüssigkeitsleitungen notwendige) zusätzliche
Kältemittelmenge muss entsprechend der Leitungslänge
berechnet werden: (W1)
Beispiel:
Leitungsdurch Gesamt-
messer (mm) Rohrlänge (m)
9,53 Ø 45m
6,35 Ø 5+3+3+5
Die zusätzliche Füllmenge für die Flüssigkeitsleitung = 1,67 kg.
Weiße Tabelle: (Füllen Sie die leeren Felder mit den Daten
Ihres Systems aus).
Leitungsdurch Gesamt-
messer (mm) Rohrlänge (m)
9,53 Ø
6,35 Ø
Die zusätzliche Füllmenge für die Flüssigkeitsleitung =
ANMERKUNG:
Bei Innengeräten ist KEINE zusätzliche
Kältemittelmenge erforderlich.
Zusätzliche
Füllmenge Zwischensumme
(kg/m) insg. (kg)
3 PS
0,03 45 x 0,03 = 1,35
0,02 16 x 0,02 = 0,32
Zusätzliche
Füllmenge Zwischensumme
(kg/m) insg. (kg)
3 PS 4/5 PS
0,03 0,06 x =
0,02 0,03 x =
kg.
Hauptpunkte:
Berechnen Sie die nötige Zusatzmenge an Kältemittel
-
wie hier beschrieben, und füllen Sie es auf.
Notieren Sie die zusätzliche Kältemittelmenge für
-
spätere Wartungsarbeiten.
Gesamtkältemittelmenge für das System (Tw):
Tw= (Kältemittelmenge im Außengerät ab Werk) +
(zusätzliche Kältemittelmenge).
ANMERKUNG:
Siehe Kapitel 11.4.4.
Außengerät (werksmäßig)".
- Füllen Sie eine Aufschrift wie diese aus, um die ermittelte
Information festzuhalten.
Beispiel:
Zusätzliche Kältemittelbefüllung:
Kältemittelmenge im Außengerät
Auffülldatum des Kältemittels:
Gesamte Kältemittelmenge im
System
Weiße Tabelle: (Füllen Sie die leeren Felder mit den Daten aus)
Zusätzliche Kältemittelbefüllung:
Kältemittelmenge im Außengerät
Auffülldatum des Kältemittels:
Gesamtmenge des Kältemittels
im System
ANMERKUNG:
Füllen Sie Kühlmittel (R410A) nach den Anweisungen
in Kapitel 13 auf.
„Kältemittelmenge im
1,67
1,75
25.04.05
1,67 + 1,75 = 3,42 kg
. .
+ = kg
