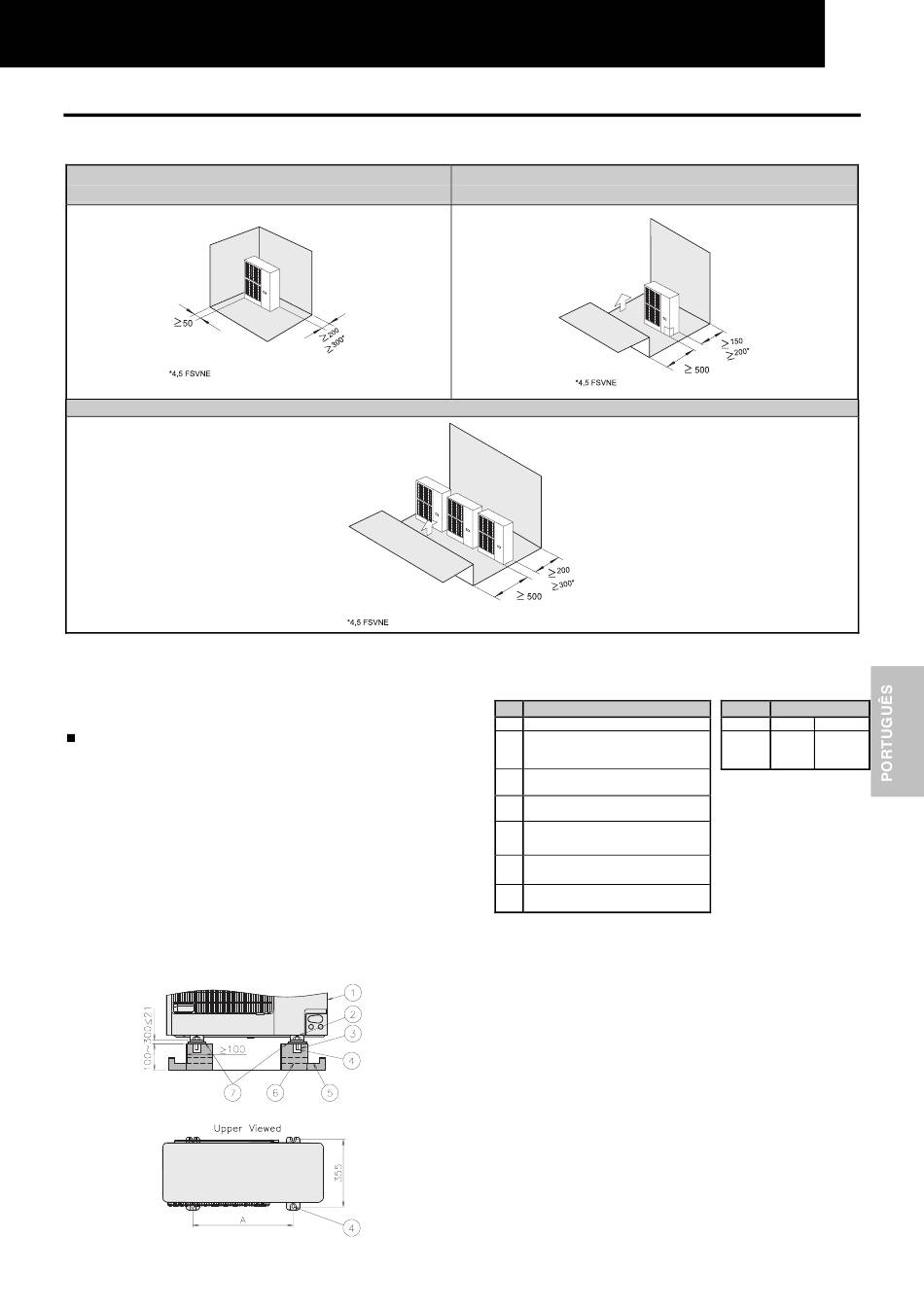

10.2. ESPAÇO DE INSTALAÇÃO
a) No caso em que a zona frontal e uma das laterais
da unidade estejam abertas (única unidade)
c) No caso em que existam obstáculos no lado de cima (unica unidade)
- Não empilhe mais de duas unidades.
10.2.1. PROVISÃO DO LOCAL DE INSTALAÇÃO
Fundação em betão
1. A fundação deve ser plana e recomenda-se que esteja
entre 100 e 300 mm acima do nível do chão.
2. Instale uma drenagem em torno da fundação para que o
escoamento seja fácil.
3. Ao instalar a unidade exterior, fixe a unidade com
cavilhas de escora M10.
4. Se a temperatura ambiente for suficientemente fria, a
água de esgoto das unidades instaladas em telhados ou
varandas, por exemplo, pode gelar. Por isso, evite
derramar o esgoto em locais onde passam pessoas
porque é escorregadio.
INSTALAÇÃO DAS UNIDADES
b) No caso em que exista uma parede envolvente (única
unidade)
N.º Descrição
Unidade exterior

Corte esta parte da cavilha, caso
contrário, é difícil retirar a Tampa de

serviço
Furo para encher com betão (Ø100

mm X Profundidade 150 mm)
Cavilha de escora M10

Drenagem (Largura de 100 mm X

Profundidade de 150 mm)
Drenagem

Apoios anti-vibratórios

13
Marca Dimensão
Modelo 3.0 Hp 4.0/5.0 Hp
A
530 630
(mm)
