11.4. KYLRÖR OCH PÅFYLLNING AV KYLMEDIUM
11.4.1. PÅFYLLNING AV KYLMEDIUM
Mängd kylmedium i utomhusenhet
Utomhusenhet
RAS-3FSVNE
RAS-4FSVNE
RAS-5FSVNE
ANM:
Denna information behövs för att definiera värdet för
"Total kylmediepåfyllning för systemet" Se kapitel 12.1 .

VARNING!
− Använd inte SYRE, ACETYLEN eller andra
brandfarliga och/eller giftiga gaser i kylmediets cykel
när du gör ett läcktest eller ett test av lufttätheten. Du
bör använda syrefritt kväve när du genomför sådana
tester. Dessa gastyper är mycket farliga eftersom de
kan leda till en explosion.
− Isolera skarvarna och flänsmuttrarna i
röranslutningen helt.
− Isolera vätskerören helt för att undvika försämrade
prestanda, annars bildas fukt på rörens yta.
− Fyll på rätt mängd kylmedium. Om du fyller på för
mycket eller för lite kan kompressorfel uppstå.
− Kontrollera noga att det inte finns några läckor. Om
en större mängd kylmedium läcker ut kan det leda till
andningssvårigheter, och giftiga gaser kan bildas om
en öppen låga används i rummet. För mycket eller för
lite kylmedium är den vanligaste felkällan för
enheterna. Fyll på korrekt mängd kylmedium.
Påfyllning av
kylmedium (kg)
1,75
2,8
3,0
(Medföljer)
KYLRÖR & PÅFYLLNING AV KYLMEDIUM
11.4.2. DRA ÅT FLÄNSMUTTRARNA
Följande vridmoment krävs:
Rördiameter
Ø 6,35 mm
Ø 9,53 mm
Ø 15,88 mm
Ø 19,05 mm

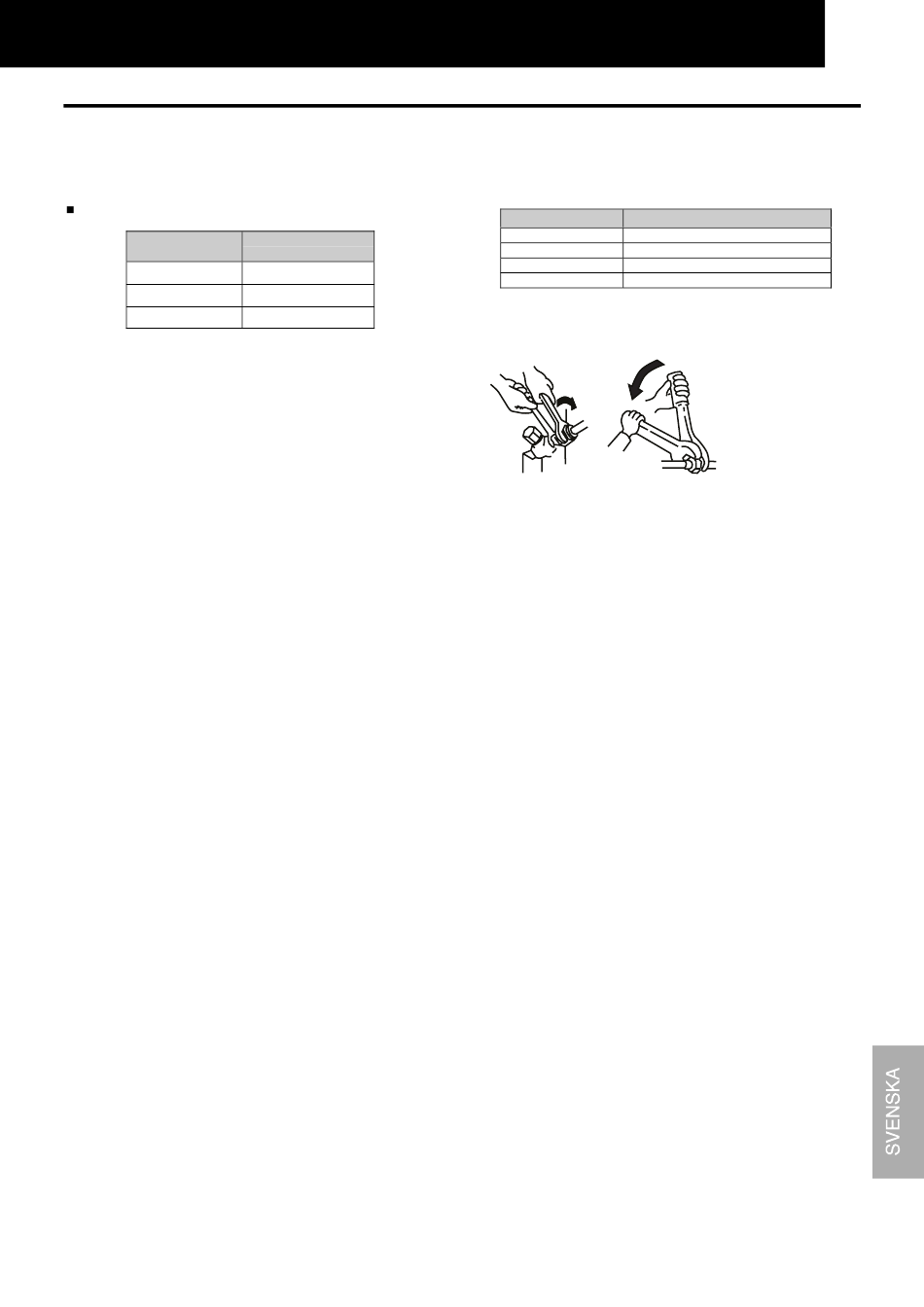

Ådragning av flänsmuttern: (använd alltid två skiftnycklar):
11.4.3. LÖDNINGSARBETE

OBS!
−
Använd kvävgas för att blåsa rent under
hårdlödningen. Om du använder acetylen eller
fluorkolgas kan det leda till en explosion eller att giftig
gas uppstår.
−
Det bildas en oxidhinna inuti rören om du inte blåser
rent med kvävgas under hårdlödningen. Denna film
lossnar under driften och cirkulerar i systemet, vilket
innebär att expansionsventiler och liknande sätts igen.
Detta leder till att kompressorn fungerar sämre.
−
Använd en reducerventil när du blåser rent med
kvävgas under hårdlödningen. Gastrycket bör hållas
mellan 0,03 och 0,05 Mpa. Om trycket är för högt kan
röret explodera.
11
17
Vridmoment (Nm)
20
40
80
100
ANM:
använd alltid två
skiftnycklar
