KØLEKREDSLØB
12
9 KØLEKREDSLØB
VARMEPUMPE

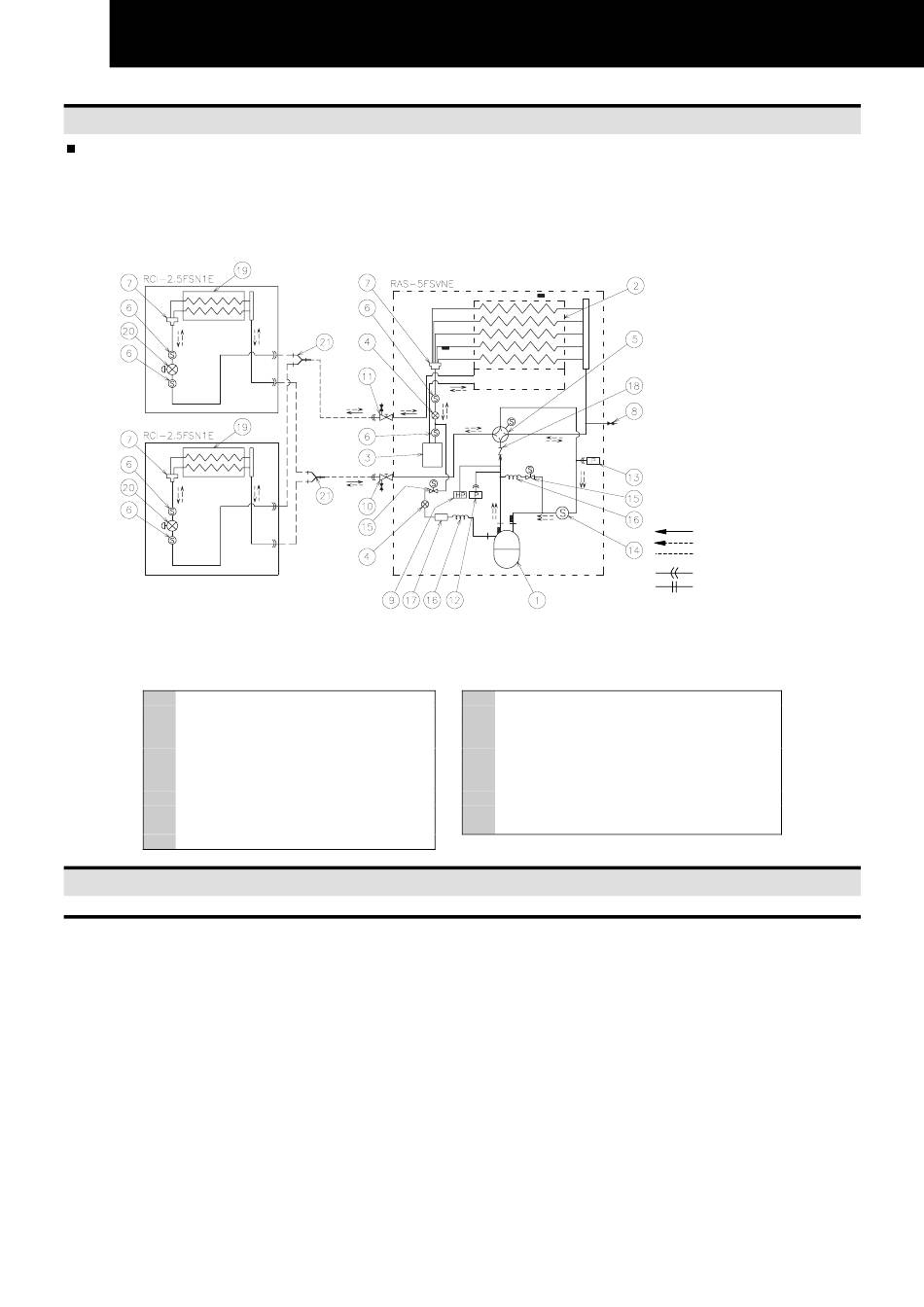

Example of Refrigerant Cycle.- (1 Outoor Unit 5Hp – 2 Indoor Unit 2.5Hp).
(For more information refer to Technical Catalogue of FSVNE units).
Nr.Del
1 Kompressor
2 Varmeveksler i udendørsenhed
3 Modtager
4 Ekspansionsventil
5 Kontraventil
6 Strammer
7 Strømfordeler
8 Kontrolled
9 Højtryksknap
10 Stopventil (gasrør)
11 Stopventil (væskerør)

10 MONTERING AF ENHEDER

10.1. MONTERING AF UDENDØRSENHEDER

FORSIGTIG:
Transporter produkterne så tæt på monteringsstedet
som praktisk muligt inden udpakning.
- Anbring ikke elementer på produkterne.
- Brug fire løftewirer til udendørsenheden under løft
med kran.

ADVARSEL:
- Monter udendørsenheden med tilpas meget luft
omkring enheden, så der er ordentlig plads til drift- og
vedligeholdelsesarbejde, som vist i de næste figurer.
- Monter udendørsenheden, hvor der er god ventilation.
- Monter ikke udendørsenheden, hvor der er olietåger,
saltholdig luft eller en svovlholdig atmosfære.
- Monter udendørsenheden så langt væk, som det
er praktisk muligt (mindst 3 meter) fra enheder, der
Nr.Del
12 Lavtrykssensor
13 Højtrykssensor
14 Strammer
15 Distributør – Solenoidventil
16 Kapillarrør
17 Silencer
18 Olievarmer
19 Varmeveksler i indendørsenhed
20 Micro Computer Expansion Valve (Indoor)
21 Stikrør
udsender elektromagnetiske bølger, f.eks. medicinsk
udstyr.
- Hold en afstand på mere end 50 mm mellem
enhederne, og undgå genstande, som kan hindre
luftindtag, når der monteres flere enheder sammen.
Monter udendørsenheden i skygge, og undgå direkte
-
sol eller direkte stråling fra en varmekilde.
Monter ikke udendørsenheden, hvor den er direkte
-
udsat for vindstød mod udendørsventilatoren.

FORSIGTIG:
-
Kontroller, at basis er plan, i niveau og tilstrækkelig
solid.
- Monter enheden et sted, der ikke er offentligt
tilgængeligt.
- Aluminiumslameller har meget skarpe kanter. Vær
opmærksom på lamellerne for at undgå skader.
Køleluftstrømsretning (køling)
Køleluftstrømsretning (opvarmning)
Kølerørføring på stedet
Bertletilslutning
Flangetilslutning
