14
COLLEGAMENTI ELETTRICI
24

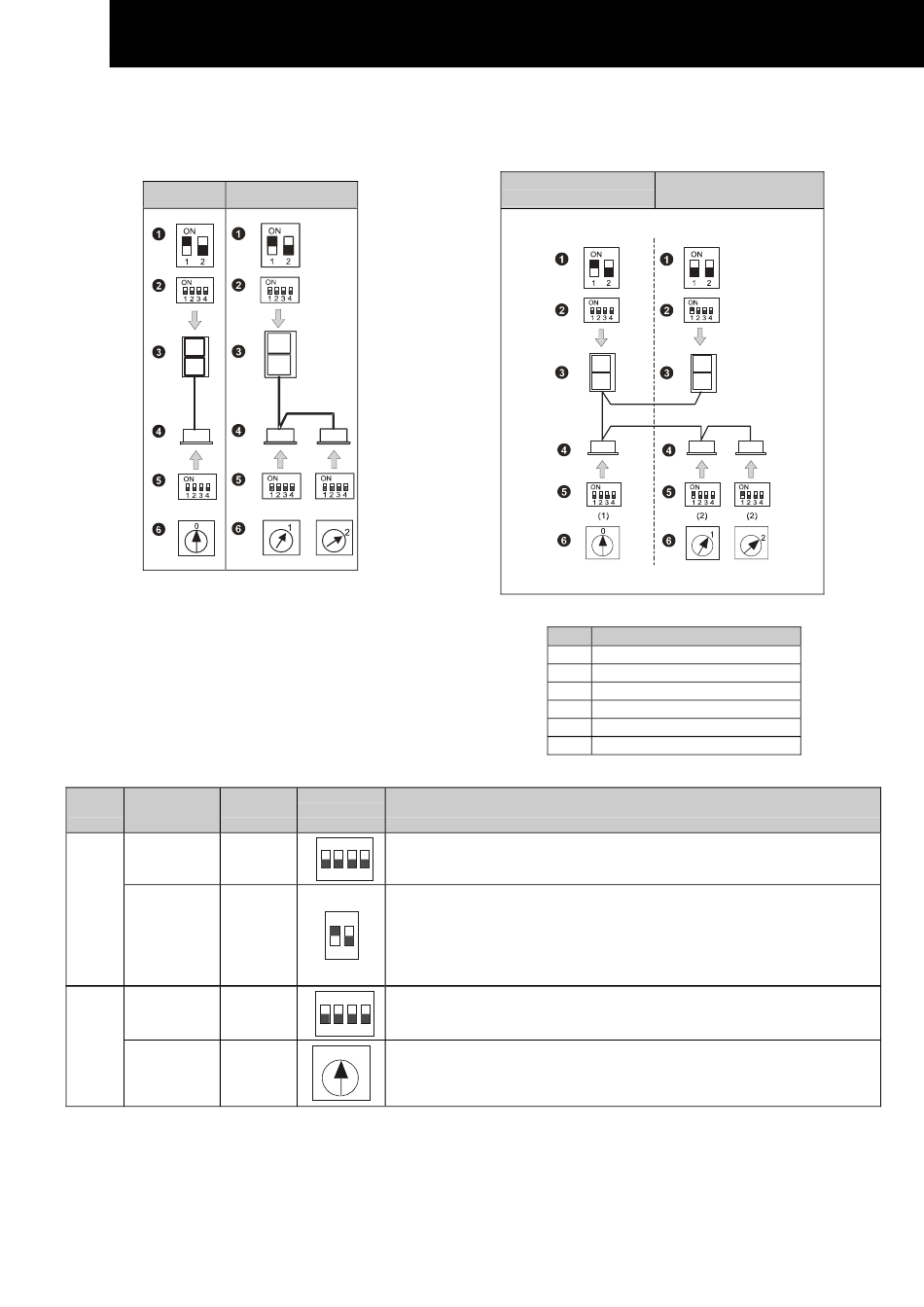

14.3.4. SINGOLO, DOPPIO E TRIPLO,
IMPOSTAZIONE MICROINTERRUTTORI
Impostazione dei microinterruttori, no H-LINK (esempio):
-
SINGOLO
NOTE:
For single system, the rotary switch must start in 0.
For twin system, it must start in 1.
Nome micro-
Unità Marc.
interruttore
Ciclo di
DSW4
refrigerazione
Unità
esterna
Resistenza
DSW5 - 1P
morsetti finali
Ciclo di
DSW5
refrigerazione
Unità
interna
Indirizzo unità
RSW
interna
DOPPIO
Impostazion
e prima della Funzione
spedizione
ON Impostazione dell'indirizzo del ciclo di refrigerazione dell'unità esterna. Impostare il
DSW1 in modo che non si verifichino conflitti con l'impostazione di altre unità esterne
dello stesso sistema H-LINK.
1 2 3 4
Impostazione di un valore corrispondente all'impedenza del circuito di trasmissione.
Impostare il DSW10 in base al numero di unità esterne presenti nel sistema H-LINK.
ON
Impostazione della resistenza dei morsetti finali
Prima della spedizione il pin n. 1 di DSW10 è impostato su ON.
Nel caso in cui il numero di unità esterne nello stesso H-Link sia pari o superiore a 2,
1 2
impostare il pin n. 1 di DSW10 su OFF a partire dalla seconda unità. Se si utilizza una
sola unità esterna, non è necessaria alcuna impostazione.
ON
Impostazione dell'indirizzo del ciclo di refrigerazione dell'unità interna. Impostare il
DSW5 corrispondente all'indirizzo dell'unità esterna dello stesso ciclo di refrigerazione.
1 2 3 4
0
Impostazione dell'indirizzo delle unità interne. Impostare il RSW modo che non si
verifichino conflitti con l'impostazione di altre unità interne dello stesso ciclo di
refrigerazione.
Impostazione dei microinterruttori, H-LINK (esempio):
-
PRIMA DELLA
SPEDIZIONE
Marc. Descrizione
DSW5 (resistenza morsetti finali)

DSW4 (ciclo di refrigerazione)

Unità esterna

Unità interne

DSW5 (ciclo di refrigerazione)

RSW (indirizzo unità interna)

ANNULLAMENTO
