ΣΗΜΑΝΤΙΚΗ ΠΑΡΑΤΗΡΗΣΗ
2

ΚΙΝ∆ΥΝΟΣ:
- ∆οχείο πίεσης και συσκευή ασφαλείας: Αυτό το
κλιµατιστικό είναι εξοπλισµένο µε ένα δοχείο υψηλής
πίεσης σύµφωνα µε το πιστοποιητικό PED (Οδηγία
περί εξοπλισµών πίεσης). Το δοχείο πίεσης έχει
σχεδιαστεί και έχει υποστεί ελέγχους πριν από την
παράδοση από το εργοστάσιο σύµφωνα µε το
πιστοποιητικό PED. Επίσης, για να αποφευχθεί η
ανάπτυξη µη φυσιολογικής πίεσης στο σύστηµα,
χρησιµοποιείται στο σύστηµα ψύξης ένας διακόπτης
υψηλής πίεσης, για τον οποίο δεν απαιτείται ρύθµιση
στο χώρο εγκατάστασης.
Με αυτόν τον τρόπο, το κλιµατιστικό προφυλάσσεται
από µη φυσιολογικές πιέσεις. Ωστόσο, εάν εµφανιστεί
µη φυσιολογική υψηλή πίεση στον κύκλο ψύξης
συµπεριλαµβανοµένου του δοχείου (ή δοχείων) υψηλής
πίεσης, θα έχει ως αποτέλεσµα σοβαρό τραυµατισµό ή
θάνατο λόγω έκρηξης του δοχείου πίεσης. Μην ασκείτε
υψηλότερη πίεση στο σύστηµα από αυτήν που
ακολουθεί, τροποποιώντας ή αλλάζοντας το διακόπτη
υψηλής πίεσης.
Μέγιστη επιτρεπτή πίεση και τιµή διακοπής υψηλής πίεσης:
Σειρά
Αρ.
προϊόντων
1 FSVG Series
2 FSVNE Series
ΣΗΜΕΙΩΣΗ:
Η ετικέτα για το δοχείο µε πιστοποιητικό PED
βρίσκεται στο δοχείο υψηλής πίεσης. Η χωρητικότητα
του δοχείου πίεσης
επισηµαίνονται πάνω στο δοχείο.

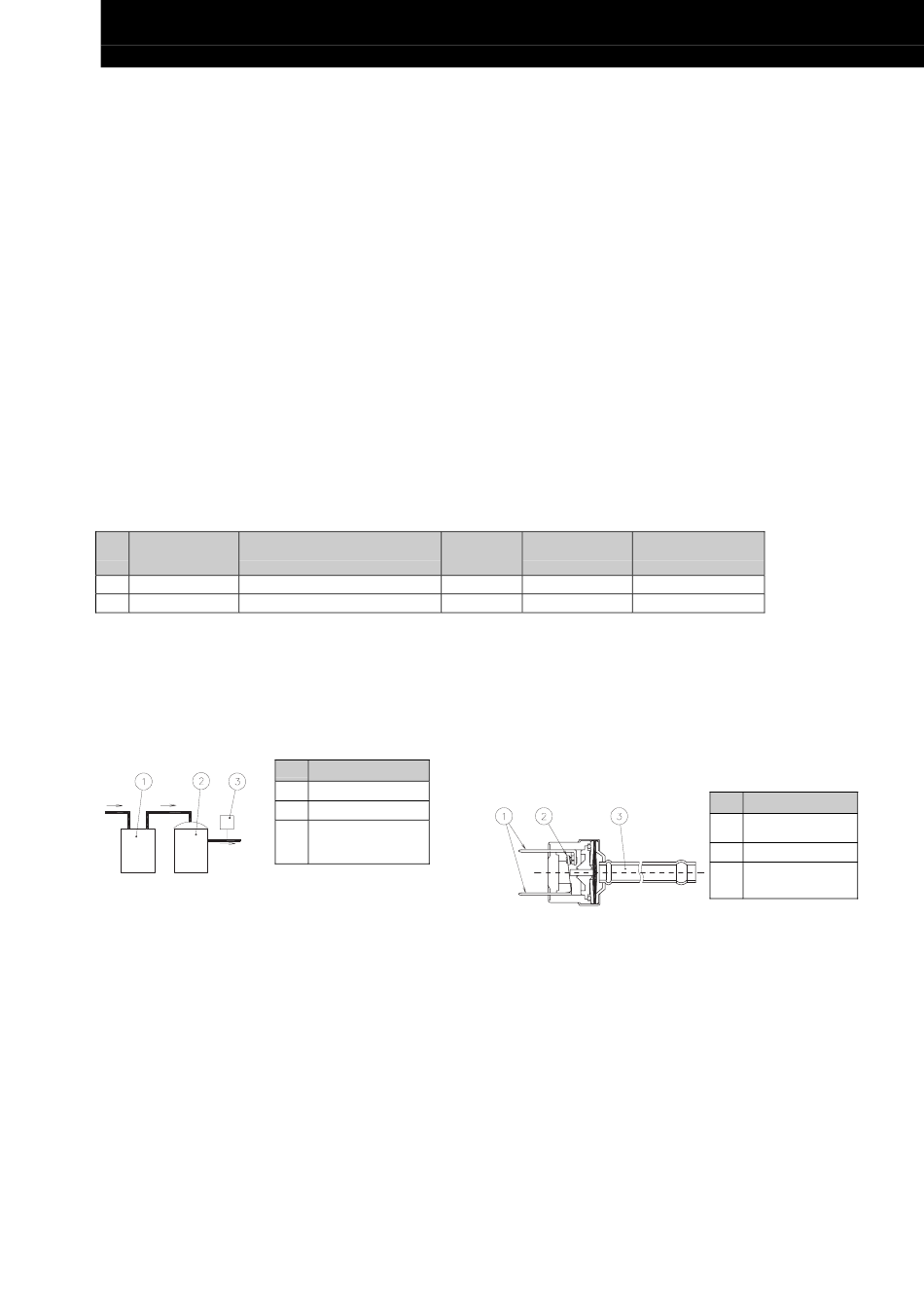

Θέση του διακόπτη υψηλής πίεσης
Μοντέλο εξωτερικής µονάδας
RAS-3FSVG to RAS-6FSVG
RAS-3FSVNE to RAS-6FSVNE
και η κατηγορία δοχείου
Αρ. Περιγραφή
Συλλέκτης

Ισχύς συµπιεστή

∆ιακόπτης υψηλής
πίεσης για

προστασία
Εκκίνηση και λειτουργία: Βεβαιωθείτε ότι όλες οι
βαλβίδες διακοπής είναι τελείως ανοικτές και ότι δεν
υπάρχουν εµπόδια στις πλευρές εισόδου/εξόδου πριν
την εκκίνηση και κατά τη διάρκεια της λειτουργίας.
Συντήρηση: Να ελέγχετε κατά τακτά χρονικά
διαστήµατα για υψηλή πίεση. Εάν η πίεση είναι
υψηλότερη από τη µέγιστη επιτρεπτή πίεση, διακόψτε
τη λειτουργία του συστήµατος και καθαρίστε τον
εναλλάκτη θερµότητας ή εντοπίστε και διορθώστε την
αιτία.
Μέγιστη
Ψυκτικό
επιτρεπτή πίεση
µέσο
(MPa)
R407C 3.3
R410A 4.15
ΣΗΜΕΙΩΣΗ:
Ο διακόπτης υψηλής πίεσης επισηµαίνεται στο
διάγραµµα ηλεκτρικής καλωδίωσης στην εξωτερική
µονάδα ως "PSH",
συνδεδεµένος στο τυπωµένο κύκλωµα (PCB1) στην
εξωτερική µονάδα.
∆οµή του διακόπτη υψηλής πίεσης

ΚΙΝ∆ΥΝΟΣ:
- Μην αλλάζετε τοπικά το διακόπτη υψηλής πίεσης ή µην
αλλάζετε τοπικά τη ρύθµιση της τιµής διακοπής υψηλής
πίεσης. Σε αυτήν την περίπτωση, θα προκληθούν
σοβαροί τραυµατισµοί ή θάνατος λόγω έκρηξης.
Τιµή διακοπής
διακόπτη µέγιστης
πίεσης (MPa)
3.15 ~ 3.25
4.00 ~ 4.10
Αρ. Περιγραφή
Σύνδεση µε το

ηλεκτρικό καλώδιο
Σηµείο επαφής

Εντοπισµός
πίεσης

