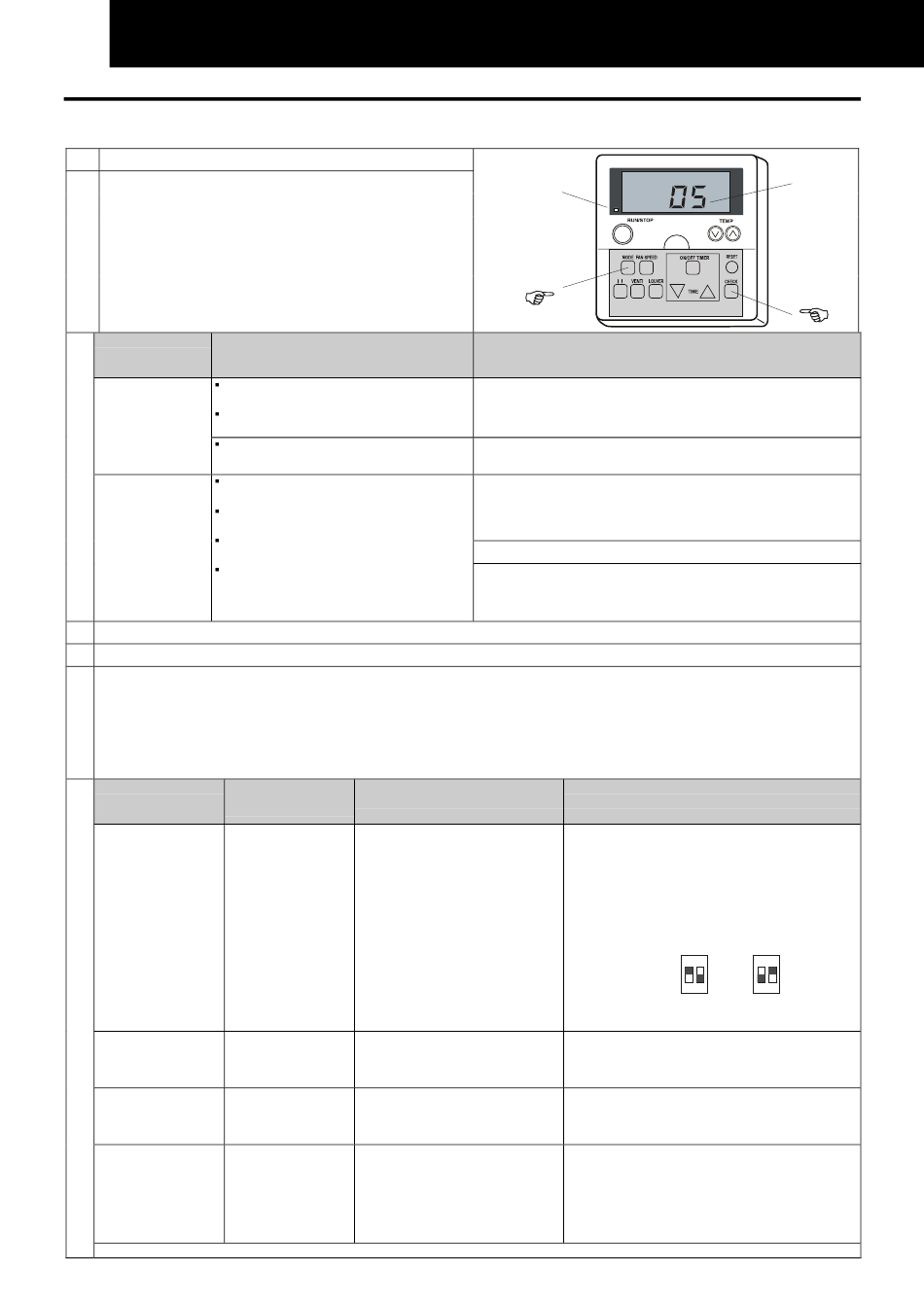

COLLAUDO DI PROVA
26
16.1. PROVA DI COLLAUDO DEL COMANDO REMOTO
É
Accendere le unità
Procedura per la modalità "TEST RUN" del dispositivo di controllo
remoto. Premere contemporaneamente gli interruttori "MODE" e
"CHECK" per più di 3 secondi.
a Se sul dispositivo di controllo remoto vengono visualizzati
l'indicazione "TEST RUN" e il numero di unità collegate al
dispositivo di controllo remoto (ad esempio "05"), la
connessione del cavo è corretta. → Andare al punto .
b Se non viene visualizzata alcuna indicazione o se il numero
di unità indicate è inferiore al numero effettivo di unità
installate,
si sono verificate delle anomalie. → Andare al punto .
Indicazione sul
dispositivo di
controllo remoto
L'alimentazione dell'unità esterna
non è stata attivata.
La connessione del cavo del controllo
Nessuna
remoto non è corretta.
Indicazione
I cavi di alimentazione non sono stati
installati correttamente o sono allentati.
L'alimentazione dell'unità esterna non
è stata attivata.
I cavi della linea operativa tra l'unità interna
e l'unità esterna non sono collegati.
Il numero di unità
L'impostazione del numero di unità
collegate è errato
è errata (solo tipo combinato).
La connessione dei cavi di controllo tra
ciascuna unità interna non è corretta (nel
caso di un unico dispositivo di controllo
remoto per più unità).
Ritornare al punto  dopo il controllo.
Selezionare TEST RUNNING MODE premendo l'interruttore "MODE" (COOL o HEAT)
Premere l'interruttore RUN/STOP.
a Verrà avviata l'attività "TEST RUN" (l'interruttore OFF-TIMER sarà impostato su 2 ore e l'attività "TEST RUN" verrà completata
dopo 2 ore di funzionamento oppure premendo di nuovo l'interruttore "RUN/STOP").
NOTA: Nonostante l'attività "TEST RUN" ignori i limiti di temperatura e la temperatura ambiente durante il riscaldamento per
consentire la continuità dell'operazione, le protezioni sono attive. È possibile pertanto che la protezione si attivi se il riscaldamento
durante il "TEST RUN" viene eseguito con una temperatura ambiente elevata.
b Se l'unità non viene avviata o la spia dell'attività sul dispositivo di controllo remoto lampeggia, si sono verificate
delle anomalie. → Andare al punto .
Indicazione sul
dispositivo di
controllo remoto
La spia dell'attività
lampeggia (1 volta/
1 sec). Lampeggiano
L'unità non viene
anche il numero di
avviata.
unità e il codice
di allarme "03".
La spia dell'attività
L'unità non viene
lampeggia
avviata.
(1 volta/2 sec)
La spia indicativa
L'unità non viene
lampeggia in modo
avviata oppure viene
diverso rispetto
avviata una volta
ai casi già descritti
e poi arrestata.
La spia dell'attività
lampeggia (1 volta/
1sec). Lampeggiano
L'unità non viene
anche il numero di
avviata.
unità 00, il codice
di allarme  e il
codice unità 
Ritornare al punto  dopo il controllo.
Aree di errore
Condizione
Aree di errore
dell'unità
L'alimentazione dell'unità esterna
non è stata attivata.
I cavi di alimentazione della linea
operativa non sono stati installati
correttamente o sono allentati.
Guasto al cavo del controllo remoto.
Contatto dei connettori non corretto.
La connessione del cavo del
controllo remoto non è corretta.
La connessione del termistore o
degli altri connettori non è corretta.
Scatta l'elemento di protezione o
qualcosa di simile.
La connessione del cavo del
controllo remoto tra le unità
interne non è corretta.
Spia di
funzionamento
Punti da controllare dopo lo spegnimento
1. Punti di connessione del cavo del controllo remoto
Morsettiera del dispositivo di controllo remoto e dell'unità interna.
2. Contatto dei morsetti del cavo del controllo remoto.
3. Ordine di connessione di ciascuna morsettiera.
4. Serraggio delle viti di ciascuna morsettiera.
5. Impostazione dei microinterruttori sul circuito stampato.
6. Collegamento sul PCB.
7. Voci 1, 2 e 3 del punto 
Punti da controllare dopo lo spegnimento
1. Ordine di connessione di ciascuna morsettiera.
2. Serraggio delle viti di ciascuna morsettiera.
NOTA: Metodo di ripristino del fusibile per il circuito
operativo. La presenza di un fusibile ("FUSE4" sull'unità
interna PCB1, "EF1" sull'unità esterna PCB1) consente
di proteggere il circuito operativo del PCB quando le
linee elettriche sono collegate alle linee operative.
Se il fusibile si fonde, il circuito operativo può essere
ripristinato una volta impostando il microinterruttore
sul PCB come indicato di seguito:
DSW5
* Per ripristinare il circuito operativo, impostare
l'interruttore n. 1 su ON.
Voci 1 e 2 del punto 
Verificare la tabella dei codici di allarme nel
Catalogo Tecnico (operazione riservata al
personale di assistenza).
Verificare la tabella dei codici di allarme
nel Catalogo Tecnico (operazione riservata
al personale di assistenza).
Numero di
unità
collegate
ON
ON
RPK
1 2
1 2
