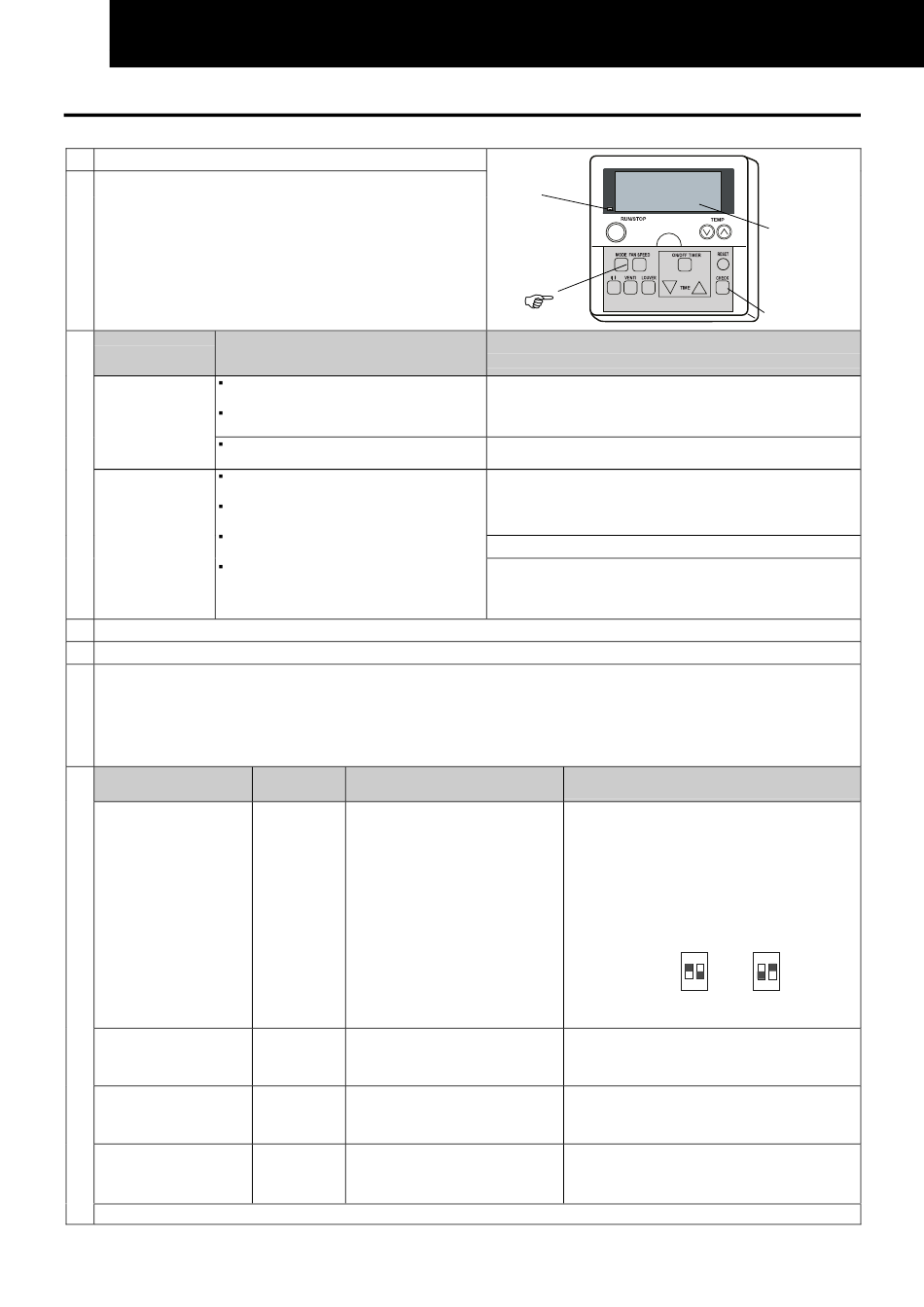

PROEFDRAAIEN
26
16.1. PROCEDURE VOOR PROEFDRAAIEN MET DE SCHAKELAAR VOOR EXTERNE BEDIENING
Schakel de voedingsbron van de units UIT.
É
Procedure voor de proefdraaistand van de schakelaar voor de externe
bediening. Druk de schakelaars 'MODE' en 'CHECK' tegelijkertijd in
en houd deze meer dan drie seconden ingedrukt.
a Als de tekst 'TEST RUN' wordt weergegeven en het aantal
aangesloten units op de schakelaar voor externe bediening
(bijvoorbeeld '05') wordt vermeld op de schakelaar voor externe
bediening, is de kabel voor de externe bediening correct
aangesloten. → Ga naar 
b Als er niets wordt weergegeven of als het aantal units dat wordt
aangegeven minder is dan het werkelijke aantal units, klopt er
iets niet. → Ga naar 
Indicatie
schakelaar voor de
externe bediening
De voedingsbron van de buitenunit is niet
ingeschakeld.
De kabel van de externe bediening is niet
Geen
goed aangesloten.
De aansluitkabels van de voedingskabels
zijn niet correct of zijn losgeraakt.
De voedingsbron van de buitenunit is niet
ingeschakeld.
De bedieningskabel tussen de binnenunit en
de buitenunit is niet aangesloten.
Aantal aangesloten
De instelling van het aantal units is niet
units is niet juist
correct. (Alleen voor dubbele systemen)
De verbinding van de bedieningskabels
tussen de binnenunits is niet juist. (Wanneer
één schakelaar voor externe bediening wordt
gebruikt voor de regeling van meerdere units).
Na controle terug naar 
Selecteer TEST RUNNING MODE door op de schakelaar "MODE" (COOL of HEAT) te drukken.
Druk op de schakelaar RUN/STOP.
a De actie "TEST RUN" wordt gestart. (De OFF-TIMER van 2 uur wordt ingesteld en het proefdraaien wordt beëindigd nadat de unit
twee uur in bedrijf is geweest, of wanneer u nogmaals op de schakelaar "RUN/STOP" drukt).
OPMERKING: tijdens het proefdraaien wordt geen rekening gehouden met de temperatuurlimiet en de omgevingstemperatuur
tijdens het verwarmen, zodat de procedure ononderbroken kan worden afgewerkt; de beveiligingen blijven echter intact. Daarom
kan de beveiliging in werking worden gezet tijdens het proefdraaien van de verwarming in een hoge omgevingstemperatuur.
b Als de unit niet wordt gestart of het bedrijfslampje op de schakelaar voor externe bediening knippert, klopt er iets niet. → Ga naar 
Indicatie schakelaar voor
de externe bediening
Het bedrijfslampje knippert
(1 keer/sec). Bovendien
knippert het unitnr. en
knippert alarmcode '03'.
Het bedrijfslampje knippert
(1 keer/2 sec).
Indicatie van het knipperen
wijkt af van het
bovenstaande
Het bedrijfslampje knippert.
(1 keer/1 sec). Unitnr. ,
alarmcode  en unitcode
 knipperen.
Na controle terug naar 
Mogelijke fouten
Toestand
Mogelijke fouten
van de unit
De voedingsbron van de
buitenunit is niet ingeschakeld.
De unit wordt
De aansluitingsdraden van de
niet gestart.
bedieningskabel zijn niet goed
of zitten los.
De kabel van de externe bediening
De unit wordt
is defect. Slechte contacten bij
niet gestart.
aansluitingen. De kabel van de externe
bediening is niet goed aangesloten.
De unit wordt
De aansluiting van de thermistor
niet gestart of
of andere aansluitingen zijn
start eenmaal
niet correct. Beveiliging wordt
en stopt weer.
uitgeschakeld, of iets anders.
De kabel van de externe bediening
De unit wordt
tussen de binnenunits is niet correct
niet gestart.
aangesloten.
Bedrijfslampje
Inspectiepunten na
uitschakelen voeding
1. Aansluitingspunten van de kabel van de externe bediening
terminalkaart van de schakelaar voor externe bediening en
binnenunit.
2. Contact van de terminals van de kabel voor de externe bediening.
3. Aansluitingsvolgorde van elke terminalkaart.
4. Schroefbevestiging van elke terminalkaart.
5. Instelling van dip-schakelaar op printplaat.
6. Aansluiting op de PCB-printplaat.
7. Dit is gelijk aan item  1, 2 en 3.
Inspectiepunten na
uitschakelen voeding
1. Aansluitingsvolgorde van elke terminalkaart
2. Schroefbevestiging van elke terminalkaart.
OPMERKING: de herstelmethode "FUSE" voor het
bedrijfscircuit. Er is een zekering ("FUSE4" op de
binnenunit PCB1, "EF1" op de buitenunit PCB1)
ter bescherming van het bedrijfscircuit op de PCB-
printplaat, wanneer de netsnoeren zijn aangesloten
op de bedieningskabels. In geval van een gesmolten
zekering kan het bedrijfscircuit eenmaal worden hersteld
wanneer de dip-schakelaar op de PCB-printplaat als
volgt wordt ingesteld:
DSW5
* Zet schakelaar nr. 1 in de stand ON (aan) om het
bedrijfscircuit te herstellen.
Dit is gelijk aan item  1 en 2.
Controleer deze storing aan de hand van de tabel
met afwijkingen in de technische catalogus (laat dit
doen door onderhoudstechnici).
Controleer deze storing aan de hand van de tabel
met afwijkingen in de technische catalogus (laat dit
doen door onderhoudstechnici).

Aantal aangesloten
units
ON
ON
RPK
1 2
1 2
