VIGTIG INFORMATION
2

FARE:
Tryk-og sikkerhedsenhed: Dette klimaanlæg er
-
udstyret med en højtryksenhed under PED (Pressure
Equipment Directive). Denne trykenhed er udviklet og
testet til brug i henhold til PED. For at forhindre
unormalt tryk i systemet er der monteret en
højtryksafbryder der ikke skal justeres i kølesystemet.
Dette beskytter klimaanlægget mod unormalt tryk. Hvis
der anvendes for højt tryk under kølecyklusen,
herunder også i højtryksenheden, kan det resultere i
personskade eller dødsfald, hvis højtryksenheden
eksploderer. Anvend ikke tryk, som der højere end
nedenstående i systemet ved at ændre
højtryksafbryderen.
- Maksimalt tilladte tryk og deaktiveringsventil til højtryk:
Produktserie
Nr.
1 FSVG Series
2 FSVNE Series
BEMÆRK:
Mærkaten for enheden under PED findes på
højtryksenheden. Højtryksenhedens kapacitet og
kategori er angivet på enheden.

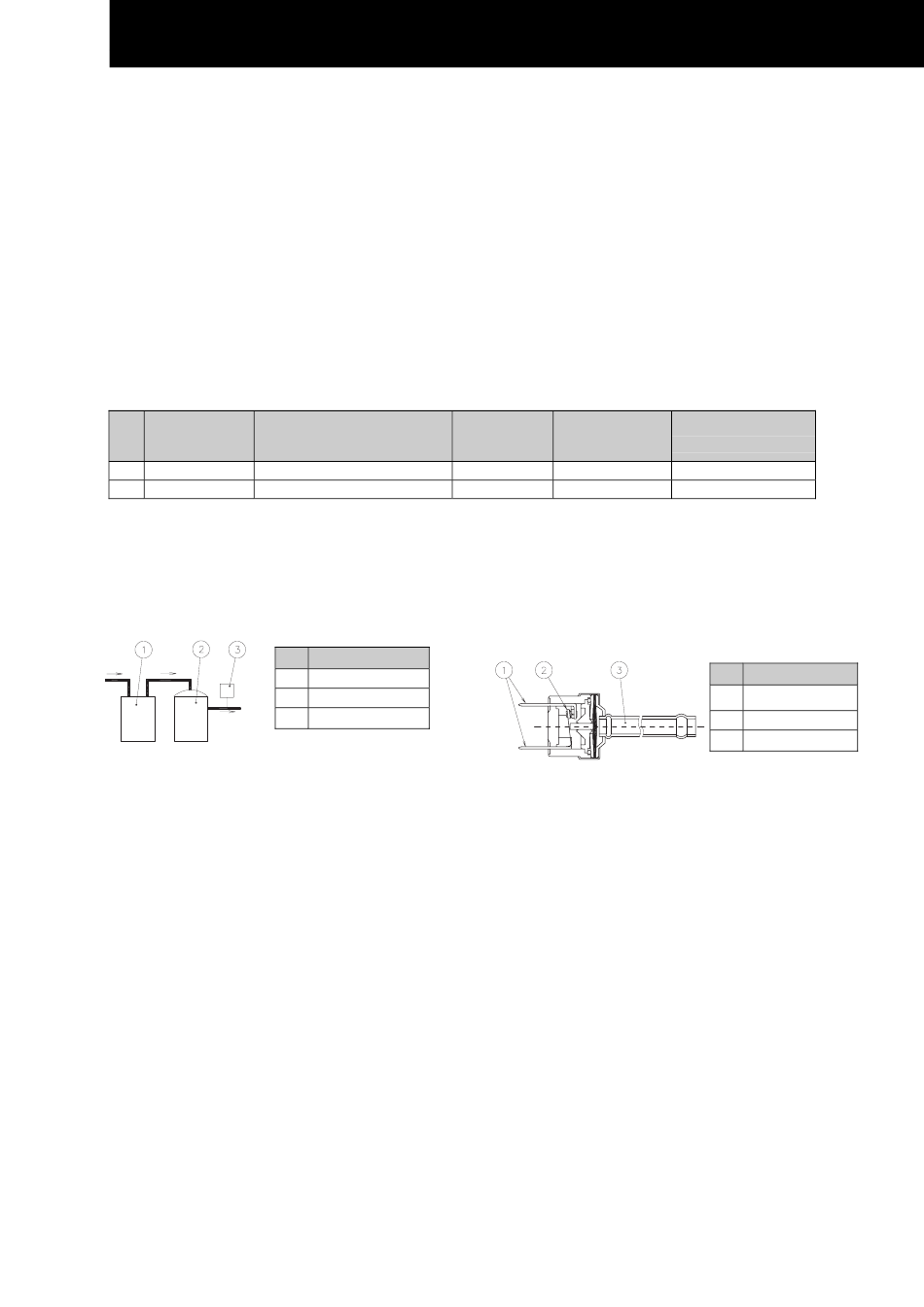

Placering af højtryksafbryder
Udendørsenhed
RAS-3FSVG to RAS-6FSVG
RAS-3FSVNE to RAS-6FSVNE
Nr. Beskrivelse
Akkumulator

kompressor

 Højtryksafbryder
- Start og drift: Kontroller, om alle stopventiler er åbnet,
og at der indtags-/udtagssiderne ikke er blokeret under
start og drift.
- Vedligeholdelse: Kontroller trykket i højtrykssiden med
jævne mellemrum. Hvis trykket overstiger det
maksimalt tilladte tryk, skal systemet afbrydes, og
varmeudveksleren skal udskiftes eller årsagen fjernes.
Maksimalt
Køleelement tilladt tryk
(MPa)
R407C 3.3
R410A 4.15
BEMÆRK:
Højtryksafbryderen er vist på ledningsdiagrammet på
udendørsenheden som "PSH", og er sluttet til
printkortet (PCB1) på udendørsenheden.
Struktur på højtryksafbryder

FARE:
Undlad at ændre højtryksafbryderen og
-
deaktiveringsventilen lokalt. Dette kan føre til alvorlige
personskader eller dødsfald på grund af eksplosion.
Deaktiveringsventil
til højtryk (MPa)
3.15 ~ 3.25
4.00 ~ 4.10
Nr. Beskrivelse
Sluttet til den

elektriske ledning
Kontaktpunkt

 Registreret tryk
