TUYAUTERIE DU FLUIDE FRIGORIGÈNE ET CHARGE DU FLUIDE FRIGORIGÈNE

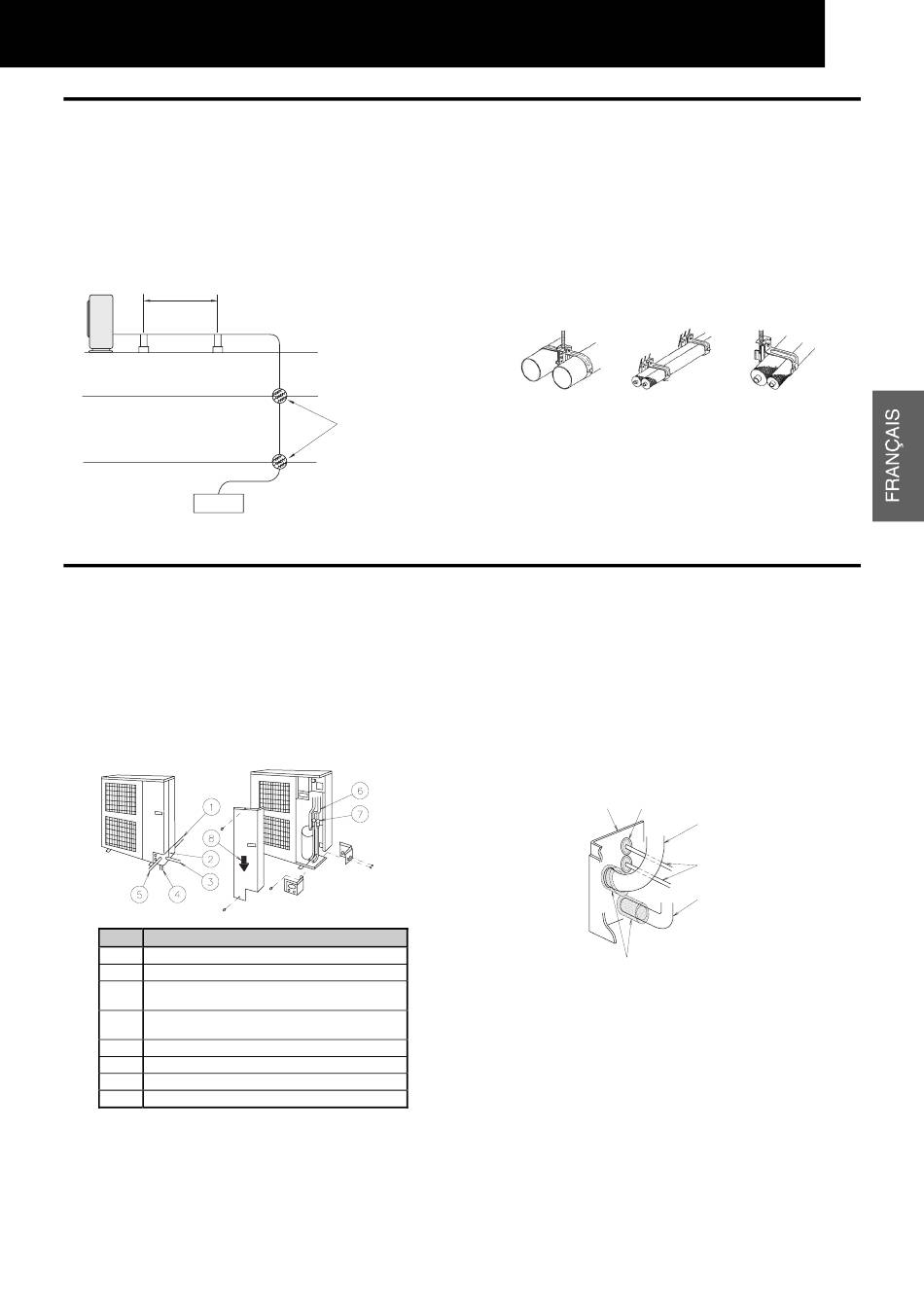

11.2. SUSPENSION DE LA TUYAUTERIE DE FLUIDE FRIGORIGENE

Suspendez la tuyauterie de fluide frigorigène en certains
points et évitez que les tuyaux ne touchent des parties
fragiles du bâtiment telles que murs, plafond, etc.
(Le cas échéant, les vibrations de la tuyauterie pourraient
produire des sons anormaux. Soyez particulièrement
vigilant lorsque la tuyauterie est courte).
1~15m
Unité intérieure

11.3. RACCORDEMENT DES TUYAUTERIES POUR UN GROUPE EXTERIEUR

1. Le raccordement des tuyauteries peut s'effectuer sur les
4 faces. Pratiquez des trous dans le panneau ou la
carrosserie pour faire sortir les tuyauteries. Ôtez le
panneau de sortie des tuyauteries de l'appareil et
pratiquez des trous en découpant le long des lignes de
guidage située à l'arrière du panneau ou perforez à
l'aide d'un outil adéquat. Retirez les ébarbures avec un
cutter.
Nº Description
Travaux de tuyauterie à l'arrière

Panneau du tuyau

Travaux de tuyauterie

sur le côté droit
Travail de tuyauterie depuis le bas (trou

prépercé)
Travaux de tuyauterie sur le côté avant

Tuyau de raccordement

Soupape d'arrêt

Sens de retrait du panneau de service

Ne fixez jamais la tuyauterie de fluide frigorigène
directement dans les raccords métalliques. (La tuyauterie
de fluide frigorigène risque de se dilater et de se
contracter).
Quelques exemples de procédés de suspension sont
présentés ci-dessous.
Pour suspensions
renforcées
Unité
intérieure
2. Montez le panneau de sortie des tuyauteries pour éviter
que l'eau ne pénètre dans l'appareil. Fermez de façon
étanche les trous où sont insérés les tuyauteries
et les câbles, grâce à un isolant et à des bagues
en caoutchouc, comme illustré ci-aprè s.
3. Si la tuyauterie fournie sur site est directement
connectée aux vannes d'arrêt, il est conseillé d'utiliser
une cintreuse.
Pour tuyauterie murale
Bague en caoutchouc (accessoire)
Effectuez une découpe transversale au
centre de la bague en caoutchouc.
Fixez la bague en caoutchouc à l'orifice
destiné au câblage.
Panneau des Si vous utilisez un tube, la bague en
tuyauteries caoutchouc est inutile.
Tuyauterie de gaz
Câbles d'alimentation et de
fonctionnement
Tuyauterie liquide
Isolation (accessoire)
11
15
Pour travaux
d'installation rapide
