CARGA ADICIONAL DE REFRIGERANTE R410A

18
12. CARGA ADICIONAL DE REFRIGERANTE R410A
Carga adicional de refrigerante R410A
Aunque ya se ha cargado refrigerante en esta unidad, es
necesario añadir refrigerante en función de la longitud de
las tuberías y de las unidades interiores.
12.1. MÉTODO DE CÁLCULO DE LA CARGA ADICIONAL DE REFRIGERANTE (W KG)
La carga adicional de refrigerante (W kg) necesaria para
la tubería de líquido se calcula de acuerdo con la
longitud de las tuberías del sistema.

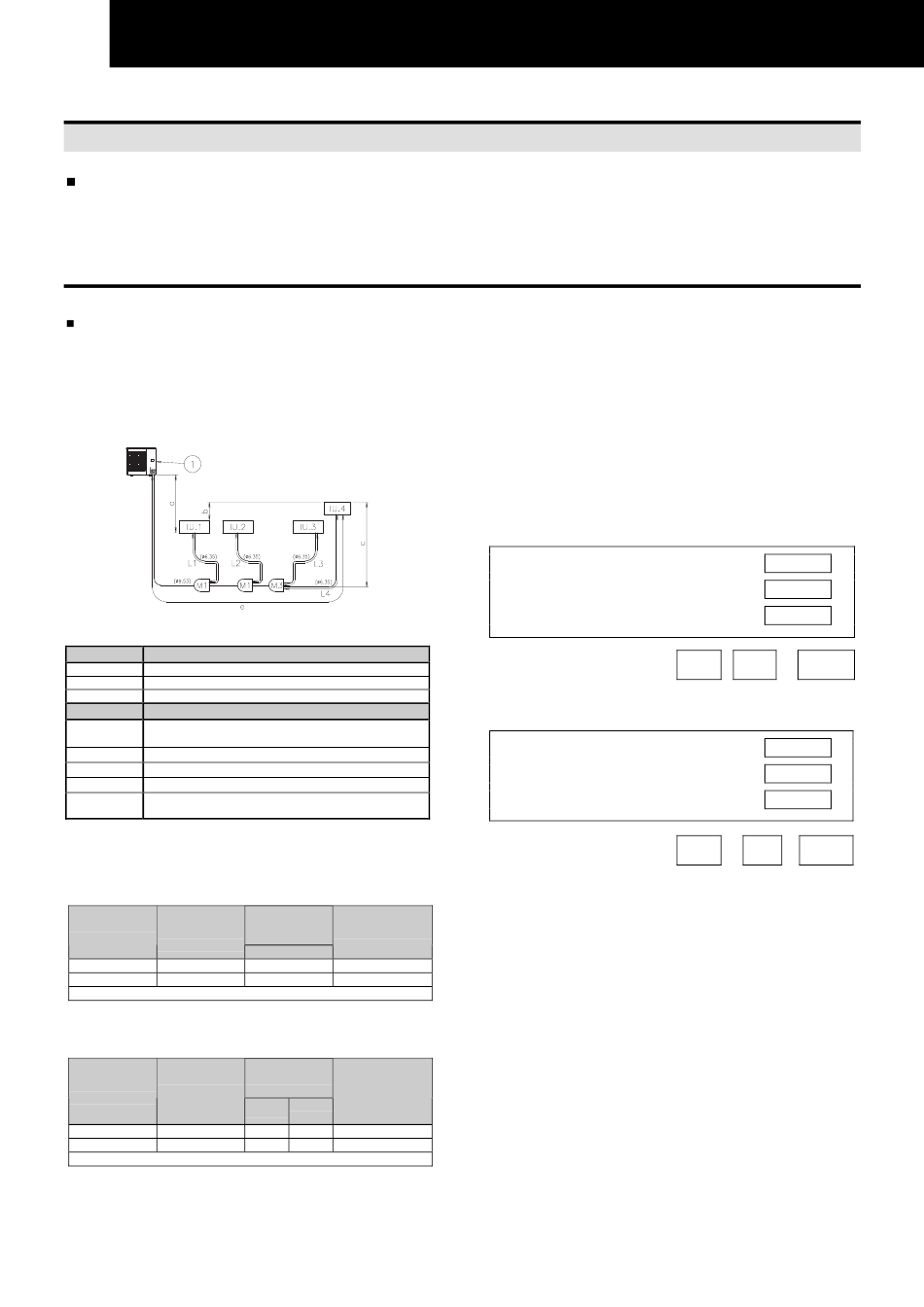

Ejemplo de instalación con RAS-3FSVNE + 4 unidades
interiores
Diagrama:
Marca Descripción
Unidad exterior

M(1/2/3) Kit de conexiones múltiples
U. I. (1/2/3/4) Unidad interior
Marca Tamaño
a ≤ 25 m (unidad exterior más alta)
a
a ≤ 25 m (unidad exterior más baja)
b b ≤ 10 m
c c ≤ 10 m
e Lt real (RAS-3FSVNE ≤ 50 m/RAS-(4/5)FSVNE ≤ 75 m)
Longitud entre cada unidad interior y los kits de
L1/L2/L3/L4
conexiones múltiples
Calcule la carga de refrigerante adicional necesaria (para la
tubería de líquido) de acuerdo con la longitud de la tubería:
(W1)
Ejemplo:
Longitud total
Diámetro de la
de la tubería
tubería (mm)
(m)
9,53 45 m
6,35 5+3+3+5
Carga adicional total para la tubería de líquido = 1,67 kg
Tabla de referencia: Rellene la tabla con los datos de su
sistema.
Longitud total
Diámetro de la
de la tubería
tubería (mm)
(m)
9,53
6,35
Carga adicional total para la tubería de líquido =
NOTA:
NO es necesaria ninguna carga adicional en las
unidades interiores.
Carga
adicional
Subtotal (kg)
(kg/m)
3 HP
0,03 45 x 0,03 = 1,35
0,02 16 x 0,02 = 0,32
Carga
adicional
(kg/m)
Subtotal (kg)
4/5
3 HP
HP
0,03 0,06 x =
0,02 0,03 x =
kg
Puntos principales:
Determine la cantidad adicional de refrigerante de
-
acuerdo con el siguiente procedimiento y cárguelo en
el sistema.
Anote dicha cantidad para facilitar posteriormente las
-
tareas de servicio.
Carga total de refrigerante del sistema (Tw):
Tw = (carga de refrigerante de la unidad exterior
realizada en fábrica) + (carga adicional de
refrigerante)
NOTA:
Consulte el apartado 11.4.4, "Carga de refrigerante
de la unidad exterior (de fábrica)".
- Rellene un registro similar al siguiente para mantener la
información principal.
Ejemplo:
Carga adicional de refrigerante
Carga de refrigerante de la unidad exterior
Fecha de la carga de refrigerante
Carga total de refrigerante del
sistema
Registro de referencia: Rellene el registro con sus datos.
Carga adicional de refrigerante
Carga de refrigerante de la unidad exterior
Fecha de la carga de refrigerante
Carga total de refrigerante del
sistema
NOTA:
Cargue el refrigerante (R410A) en el sistema de
acuerdo con las instrucciones indicadas en el
capítulo 13.
1,67
1,75
25/04/05
1,67 + 1,75 = 3,42 kg
/ /
+ = kg
