Ekstra påfyldning af kølemiddel R410A
18
12 EKSTRA PÅFYLDNING AF KØLEMIDDEL R410A
Ekstra påfyldning af kølemiddel R410A
Selvom enheden er påfyldt kølemiddel, er det nødvendigt
at påfylde ekstra kølemiddel afhængigt af rørføringens
længde og evt. tilsluttede indendørsenheder.
12.1. BEREGNINGSMETODE TIL BESTEMMELSE AF EKSTRA KØLEMIDDELPÅFYLDNING (W
KG):
Den ekstra kølemiddelpåfyldning (W kg), der kræves til
væskerørene, er defineret i henhold til rørlængden i
systemet

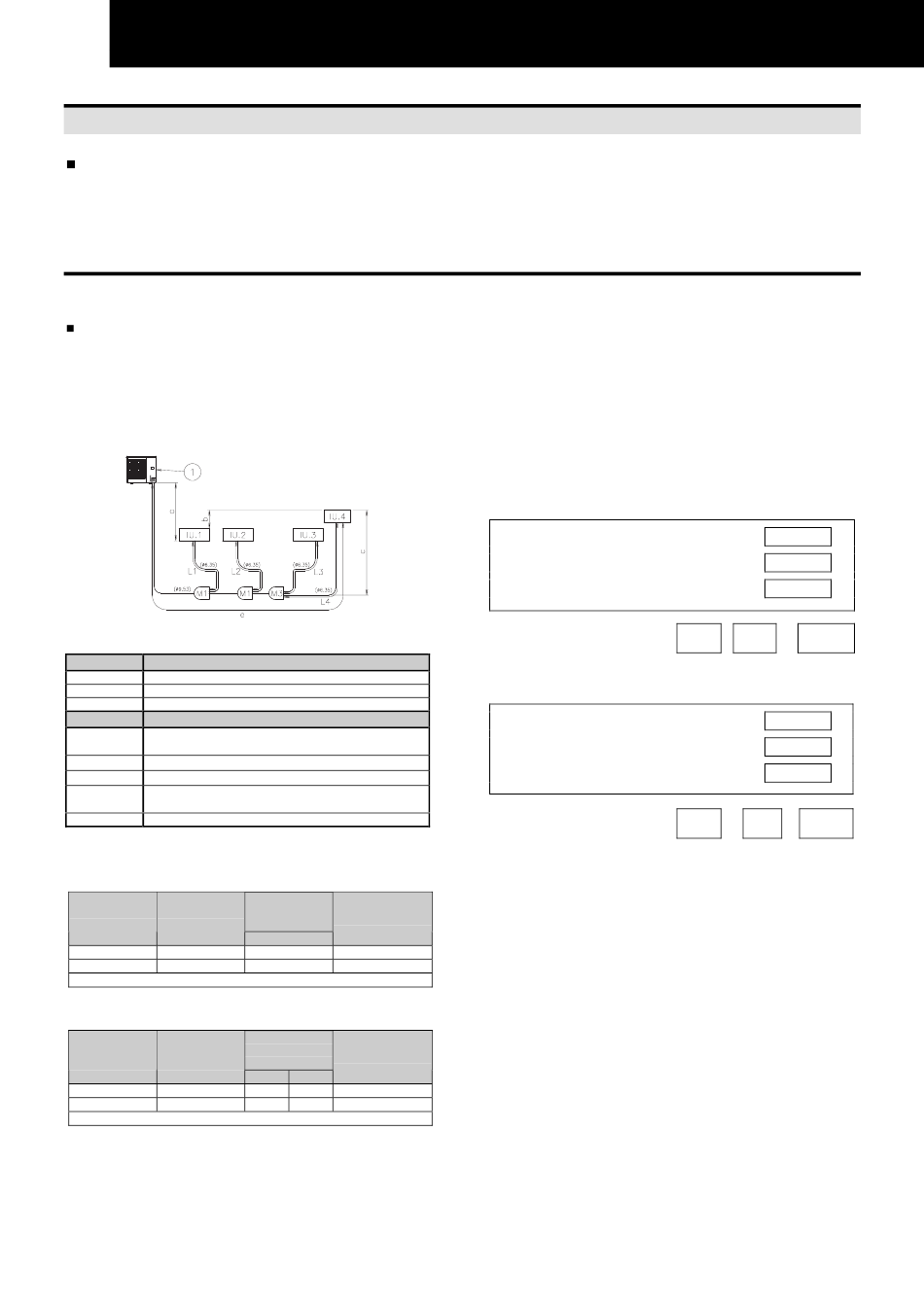

Eksempel på installation RAS-3FSVNE + 4
indendørsenheder
Diagram:
Mærke Beskrivelse
Udendørsenhed

M(1/2/3) Multisæt
IU(1/2/3/4) Indendørsenhed
Mærke Dimension
a ≤ 25m (Placeringen af udendørsenheden er højere)
a
a ≤ 25m (Placeringen af udendørsenheden er lavere)
b b ≤ 10m
c
c ≤ 10m
Faktisk længde (RAS-3FSVNE ≤ 50m / RAS-
e
(4/5)FSVNE ≤ 75m)
L1/L2/L3/L4 Længde mellem hver indendørsenhed og multisæt
Det er nødvendigt at beregne den ekstra kølemiddelpåfyldning (for væskerør) i henhold
til rørlængden: (W1)
Eksempel:
Rørdiameter Samlet
(mm) rørlængde (m)
9,53 Ø 45m
6,35 Ø 5+3+3+5
Samlet ekstra påfyldning i væskerør = 1,67 kg
Hvid tabel: (Udfyld hullerne med data fra systemet)
Rørdiameter Samlet
(mm) rørlængde (m)
9,53 Ø
6,35 Ø
Samlet ekstra påfyldning i væskerør =
BEMÆRK:
Det er IKKE nødvendigt at tilføre ekstra kølemiddel
på indendørsenheder
Ekstra
påfyldning
Subtotal (Kg)
(kg/m)
3Hp
0,03 45 x 0,03 = 1,35
0,02 16 x 0,02 = 0,32
Ekstra
påfyldning
Subtotal (Kg)
(kg/m)
3Hp 4/5HP
0,03 0,06 x =
0,02 0,03 x =
kg
Hovedpunkter:
Fastslå den nødvendige kølemiddelmængde i henhold
-
til følgende fremgangsmåde, og påfyld systemet denne
mængde.
Noter denne ekstra kølemiddelmængde af hensyn til
-
senere servicearbejder.
Samlet ekstra kølemiddelpåfyldning i systemet (Tw):
Tw= (Kølemiddelpåfyldning i udendørsenhed ved
levering)+ (ekstra kølemiddelpåfyldning)
BEMÆRK:
Se kapitel 11.4.4
udendørsenhed (ved levering)
- Udfyld en mærkat som denne for at huske oplysningerne
Eksempel:
Ekstra kølemiddelpåfyldning
Kølemiddelpåfyldning i udendørsenhed.
Dato for referencepåfyldning
Samlet referencepåfyldning i
systemet
Hvid tabel: (Udfyld hullerne med data)
Ekstra kølemiddelpåfyldning
Kølemiddelpåfyldning i udendørsenhed
Dato for referencepåfyldning:
Samlet referencepåfyldning i
systemet
BEMÆRK:
Fyld kølemiddel (R407C) på systemet i henhold til
vejledningen i kapitel 13.
Kølemiddelpåfyldning
"
".
1,67
1,75
25/04/05
1,67 + 1,75 = 3,42 kg
/ /
+ = Kg)
