ΗΛΕΚΤΡΙΚΗ ΚΑΛΩ∆ΙΩΣΗ
24
14.3.4. ΑΠΛΌ, ∆ΙΠΛΌ ΤΡΙΠΛΟ ΡΎΘΜΙΣΗ
∆ΙΑΚΌΠΤΗ ΕΝΑΛΛΑΓΉΣ

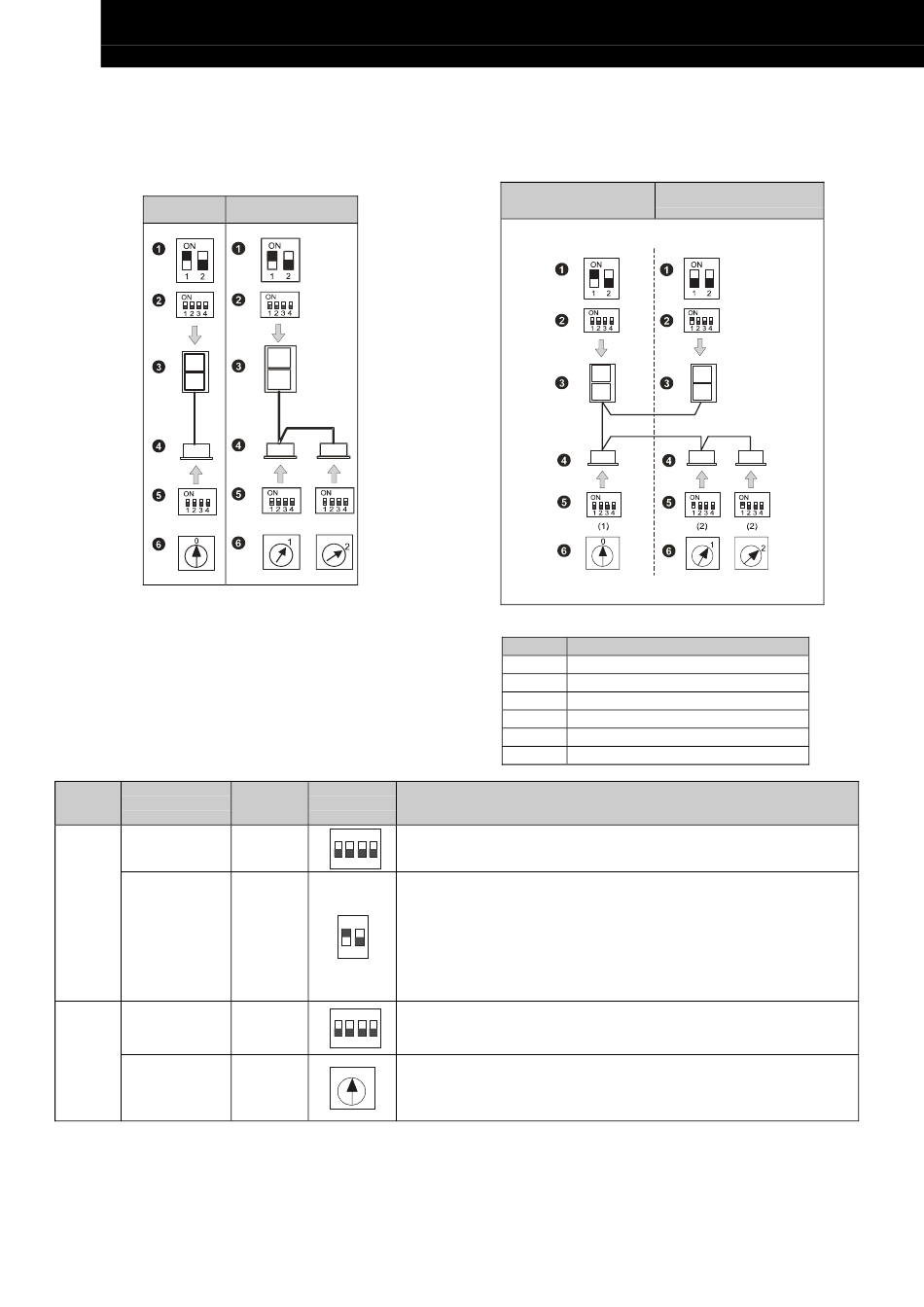

Ρύθµιση διακόπτη εναλλαγής (No H-Link παράδειγµα):
-
ΑΠΛΌ
ΣΗΜΕΙΩΣΗ:
Για απλό σύστηµα,ο περιστροφικός διακόπτης µπορεί να
ξεκινά από το 0. Για διπλό σύστηµα, πρέπει να ξεκινά
από το 1.
Ονοµασία
Μονάδα διακόπτη
εναλλαγής
Κύκλος ψύξης
Εξωτερικ
ή µονάδα
Τελική αντίσταση
ακροδέκτη
Κύκλος ψύξης
Εσωτερικ
ή µονάδα
∆ιεύθυνση
εσωτερικής
µονάδας
∆ΙΠΛΌ
Ρύθµιση
Ένδειξη από το Λειτουργία
εργοστάσιο
Για τη ρύθµιση της διεύθυνσης κύκλου ψύξης της εξωτερικής µονάδας Ρυθµίστε
ON
DSW4 το διακόπτη DSW1 έτσι ώστε να µην επικαλύπτει τη ρύθµιση άλλων εξωτερικών
µονάδων στο ίδιο σύστηµα H-LINK.
1 2 3 4
Για συµφωνία µε τη σύνθετης αντίσταση του κυκλώµατος µετάδοσης. Η ρύθµιση
του διακόπτη DSW10 πρέπει να πραγµατοποιηθεί ανάλογα µε το πλήθος των
εξωτερικών µονάδων στο σύστηµα H-LINK.
ON Ρύθµιση τελικής αντίστασης ακροδέκτη
DSW5 - 1P Πριν από την παράδοση, η ακίδα 1 του DSW10 έχει ρυθµιστεί στη θέση ON.
Σε περίπτωση που έχετε συνδέσει 2 ή περισσότερες εξωτερικές µονάδες στο ίδιο
1 2
σύστηµα H-Link, ρυθµίστε την ακίδα 1 του DSW10 στη θέση OFF από τη δεύτερη
µονάδα. Αν χρησιµοποιείτε µόνο µία εξωτερική µονάδα, δεν χρειάζεται καµία
ρύθµιση.
Για τη ρύθµιση της διεύθυνσης κύκλου ψύξης της εσωτερικής µονάδας. Ρυθµίστε
ON
DSW5 το DSW5 σύµφωνα µε τη διεύθυνση της εξωτερικής µονάδας στον ίδιο κύκλο
ψύξης.
1 2 3 4
Για τη ρύθµιση της διεύθυνσης της εσωτερικής µονάδας. Ρυθµίστε το διακόπτη
0
RSW RSW έτσι ώστε να µην επικαλύπτει τη ρύθµιση άλλων εσωτερικών µονάδων στον
ίδιο κύκλο ψύξης.
Ρύθµιση διακόπτη εναλλαγής H-Link παράδειγµα:)
-
ΡΎΘΜΙΣΗ ΑΠΌ ΤΟ
ΕΡΓΟΣΤΆΣΙΟ
Ένδειξη Περιγραφή
DSW5 (Τελική αντίσταση ακροδέκτη)

DSW4 (Κύκλος ψύξης)

Εξωτερική µονάδα

Εσωτερικές µονάδες

DSW5 (Κύκλος ψύξης)

RSW (∆ιεύθυνση εσωτερικής µονάδας)

ΑΚΎΡΩΣΗ
