Hitachi SET FREE MINI RAS-3 Manuel D'installation page 209

DSW6: Angivelse af betingelser for rørlængde
og -hældning
Udendørsenheden er placeret
højere end
indendørsenheden (0-25 m)
Udendørsenheden er placeret
lavere end
indendørsenheden (0-20 m)
Udendørsenheden er placeret
lavere end
indendørsenheden (20~5 m)
14.3. GENERELT OM LEDNINGSFØRING

FORSIGTIG:
Al ledningsføring og alle på monteringsstedet
anvendte elkomponenter skal være i
overensstemmelse med lokale bestemmelser.

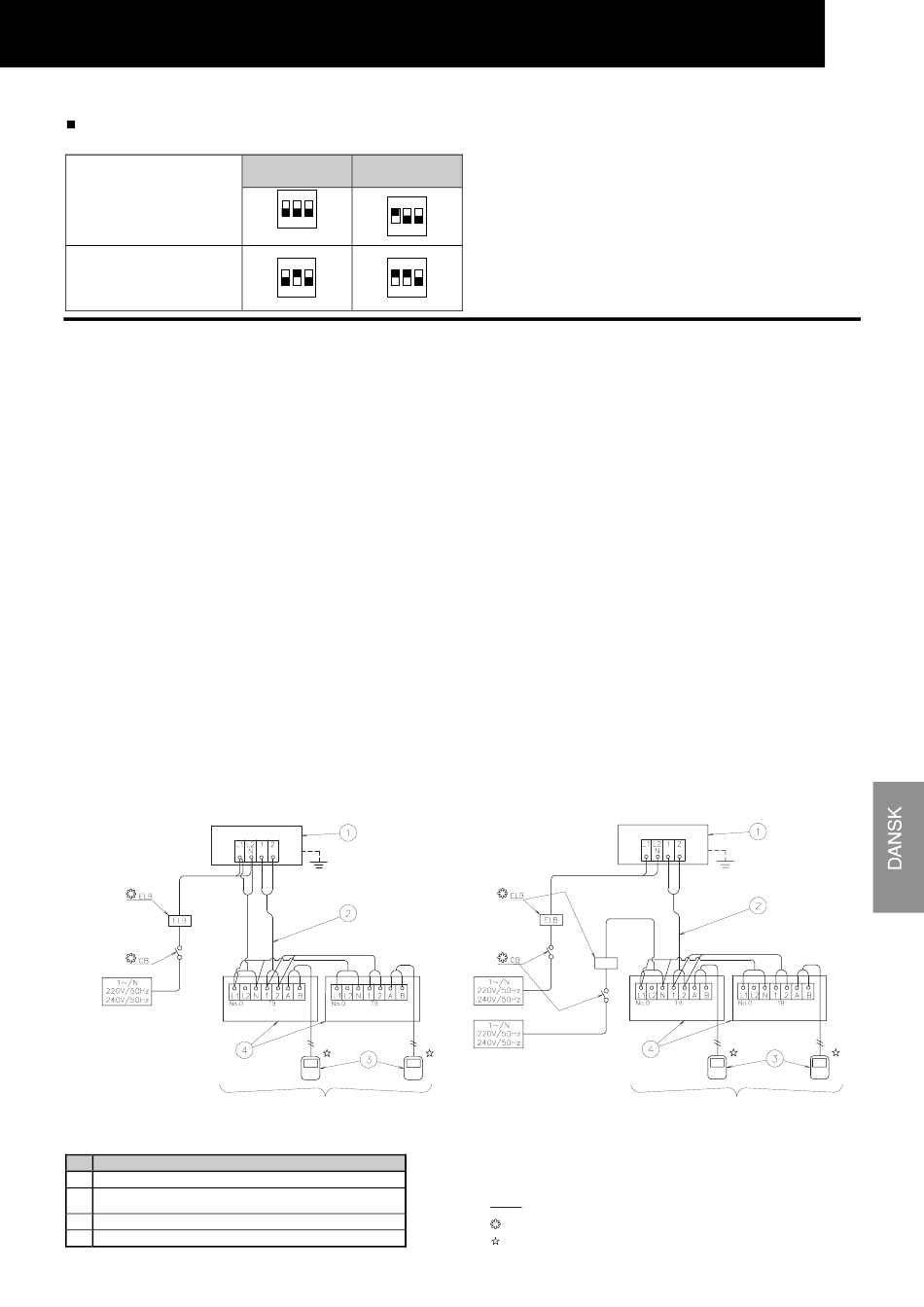

14.3.1. ELEKTRISK LEDNINGSFØRING MELLEM
INDENDØRSENHEDEN OG
UDENDØRSENHEDEN
Forbind ledningerne mellem indendørsenheden og
udendørsenheden som vist nedenfor.
Følg de lokale bestemmelser og retningslinjer, når du
-
udfører kabelarbejde på monteringsstedet.
Hvis kølekredsløbets rør og styrekablerne er forbundet til
-
enheder i forskellige kølekredsløb, kan der opstå
driftsforstyrrelser.
Benyt parsnoet kabel (paisnoede afskaermet kabelparer
-
afskaermet kabelpar) (tykkere end 0,75 mm²) til
driftskablerne mellem udendørsenheder og
indendørsenheder og til driftskablerne mellem
indendørsenhederne indbyrdes.
Benyt 2-lederkabel til driftsledningerne (Undgå kabler
-
med flere end 3 ledere).
Benyt afskærmede kabler (paisnoede afskaermet
-
kabelparer afskaermet kabelpar) til mellemkredsløbets
ledningsføring med henblik på beskyttelse af enhederne
imod elektromagnetisk støj fra afstande på mindre end
300m og i øvrigt i henhold til lokale bestemmelser.
H På RAS-4HP, RAS-5HP, RAS 6HP skal strømforsyningen sluttes separat til udendørsenheden og indendørsenheden.
(Maks. 4 enheder pr. kølekredsløb) 3FSVNE
(Maks. 6 enheder pr. kølekredsløb) 4FSVNE
(Maks. 7 enheder pr. kølekredsløb) 5FSVNE
Nº Description
Nr. 0 udendørsenhed i systemet

Driftslinie (skærmede kabler) DC5V (ikke-polær transmission,

H-LINK System)
Fjernbetjeningspanel

Indendørsenheder

< ≤
Længde 0~25 25 m længde
m 50 m
ON
ON
1 2 3
1 2 3
(før levering)
ON ON
1 2 3 1 2 3
ELEKTRISK LEDNINGSFØRING
<
1. Slukket: Rørlængde 0~25 m
Tændt: Rørlængde 25~50 m
2. Slukket: Udendørsenheden er højere end
indendørsenheden 0~25 m
Tænde: Udendørsenheden er placeret lavere end
indendørsenheden 20~25 m
Lav en åbning i nærheden af
-
strømforsyningsledningernes tilslutningsåbning, når der
forbindes flere udendørsenheder til den samme
strømforsyningskilde.
De anbefalede sikringsstørrelser fremgår af tabellen
-
Elektriske data og anbefalet ledningsføring,
sikringsstørrelse/1 udendørsenhed.
Hvis der ikke benyttes forbindelsesrør til
-
ledningsføringen, fastgøres gummibøsningerne til
panelet med klæbemiddel.
Al ledningsføring og alt på monteringsstedet anvendt
-
udstyr skal være i overensstemmelse med internationale
og lokale bestemmelser.

BEMÆRK:
Vær opmærksom på tilslutningen af driftsledningen.
Fejlagtig tilslutning kan medføre ødelæggelse af
printkortet.
(Maks. 4 enheder pr. kølekredsløb) 3FSVNE
(Maks. 6 enheder pr. kølekredsløb) 4FSVNE
(Maks. 7 enheder pr. kølekredsløb) 5FSVNE
TB Klemmebræt
CB
Sikring
ELB
Sikring
Kabelføring på monteringsstedet
Leveres på stedet
Valgfrit tilbehør
