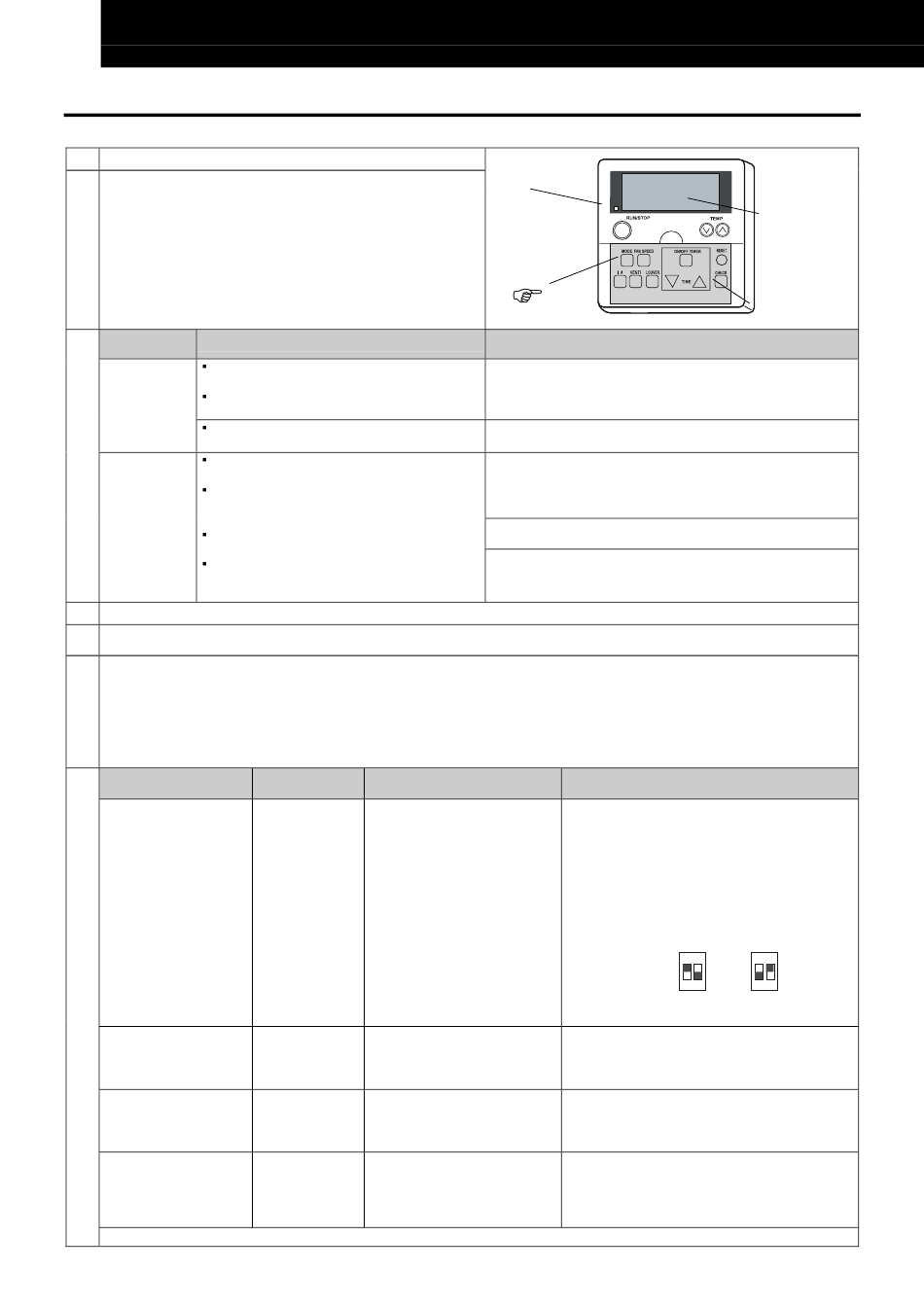

∆ΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ
26
15.1 ∆ΙΑ∆ΙΚΑΣΙΑ ΕΛΕΓΧΟΥ ΛΕΙΤΟΥΡΓΙΑΣ ΑΠΌ ΤΟ ΧΕΙΡΙΣΤΗΡΙΟ
Ενεργοποιήστε την τροφοδοσία των µονάδων
É
∆ιαδικασία "ΕΛΕΓΧΟΥ ΛΕΙΤΟΥΡΓΙΑΣ" µέσω χειριστηρίου. Πατήστε

ταυτόχρονα τα κουµπιά "MODE" και "CHECK" για περισσότερα
από 3 δευτερόλεπτα.
α Αν στην οθόνη του χειριστηρίου εµφανιστεί η ένδειξη "TEST
RUN" και το πλήθος των συνδεδεµένων στο χειριστήριο
µονάδων (για παράδειγµα "  "), η σύνδεση του καλωδίου του
χειριστηρίου έχει γίνει σωστά. → Πηγαίνετε στο 
β I Αν στην οθόνη δεν εµφανίζεται καµία ένδειξη ή το πλήθος
των µονάδων που εµφανίζεται είναι µικρότερο από το
πραγµατικό, τότε υπάρχει πρόβληµα. → Πηγαίνετε στο 
Ένδειξη

χειριστηρίου
Η τροφοδοσία της Εξωτερικής µονάδας δεν
έχει ενεργοποιηθεί.
Η σύνδεση του καλωδίου του χειριστηρίου
Καµία ένδειξη
δεν είναι σωστή
Τα καλώδια της γραµµής τροφοδοσίας δεν
είναι σωστά συνδεδεµένα ή έχουν λασκάρει
Η τροφοδοσία της εξωτερικής µονάδας δεν έχει
ενεργοποιηθεί.
Τα καλώδια της γραµµής λειτουργίας µεταξύ
εσωτερικής και εξωτερικής µονάδας δεν έχουν
Το πλήθος των
συνδεθεί.
συνδεδεµένων
µονάδων δεν Η ρύθµιση του αριθµού µονάδας δεν
είναι σωστό είναι σωστή (µόνο για διπλά συστήµατα)
Οι συνδέσεις των καλωδίων ελέγχου µεταξύ των
εσωτερικών µονάδων δεν είναι σωστές. (Όταν
ένα χειριστήριο ελέγχει πολλαπλές µονάδες)
Επιστρέψτε στο  µετά από τον έλεγχο
Επιλέξτε TEST RUNNING MODE (ΚΑΤΑΣΤΑΣΗ ΕΛΕΓΧΟΥ ΛΕΙΤΟΥΡΓΙΑΣ) πατώντας το κουµπί MODE

(COOL ή HEAT - ΨΥΞΗ Ή ΘΕΡΜΑΝΣΗ).
Κουµπί RUN/STOP (ΕΚΚΙΝΗΣΗ/∆ΙΑΚΟΠΗ)

α Θα ξεκινήσει ο ΕΛΕΓΧΟΣ ΛΕΙΤΟΥΡΓΙΑΣ. (Θα ενεργοποιηθεί ο µετρητής OFF-TIMER και ο ΕΛΕΓΧΟΣ ΛΕΙΤΟΥΡΓΙΑΣ θα
ολοκληρωθεί µετά από 2 ώρες λειτουργίας της µονάδας ή πατώντας ξανά το κουµπί "RUN/STOP").
ΣΗΜΕΙΩΣΗ: Κατά τη διάρκεια του ΕΛΕΓΧΟΥ ΛΕΙΤΟΥΡΓΙΑΣ αγνοείται ο περιορισµός θερµοκρασίας και η θερµοκρασία περιβάλλοντος
για να επιτευχθεί η συνεχής λειτουργία. Η προστασία όµως παραµένει ενεργοποιηµένη. Συνεπώς, οι λειτουργίες προστασίας µπορεί να
ενεργοποιηθούν όταν ο ΕΛΕΓΧΟΣ ΛΕΙΤΟΥΡΓΙΑΣ θέρµανσης πραγµατοποιείται σε υψηλές θερµοκρασίες περιβάλλοντος.
β Αν η µονάδα δεν εκκινήσει ή αν αναβοσβήνει η ένδειξη λειτουργίας στο χειριστήριο, έχει παρουσιαστεί κάποιο
πρόβληµα. → Πηγαίνετε στο 

Ένδειξη χειριστηρίου
Η ένδειξη λειτουργίας
αναβοσβήνει. (1 φορά/
1 sec.) Αναβοσβήνουν
επίσης ο Αρ. µονάδας
και ο Κωδικός
προειδοποίησης "03"
Η ένδειξη λειτουργίας
αναβοσβήνει.
(1 φορά/2 s)
Η ένδειξη λειτουργίας
αναβοσβήνει µε
διαφορετικό τρόπο
Η ένδειξη λειτουργίας
αναβοσβήνει. (1 φορά/1s)
Ο Αρ. Μονάδας   , ο
Κωδικός προειδοποίησης
 και ο Κωδικός µονάδας
  αναβοσβήνουν
Επιστρέψτε στο  µετά από τον έλεγχο
Πιθανή αιτία σφάλµατος
Κατάσταση
Πιθανή αιτία σφάλµατος
µονάδας
Η τροφοδοσία της Εξωτερικής
Η µονάδα δεν µονάδας δεν έχει ενεργοποιηθεί.
αρχίζει να Τα καλώδια της γραµµής
λειτουργεί. τροφοδοσίας δεν είναι σωστά
συνδεδεµένα ή έχουν λασκάρει.
Το καλώδιο του χειριστηρίου
Η µονάδα δεν κόπηκε. Οι επαφές των
αρχίζει να ακροδεκτών δεν είναι σωστές.
λειτουργεί. Η σύνδεση του καλωδίου του
χειριστηρίου δεν είναι σωστή
Η µονάδα δεν Η σύνδεση του θερµίστορ ή
αρχίζει να άλλων ακροδεκτών δεν είναι
λειτουργεί ή σωστή. Υπάρχει ρελέ
αρχίζει και προστασίας ή άλλη
σταµατά. προστατευτική διάταξη.
Η σύνδεση του καλωδίου
Η µονάδα
του χειριστηρίου µεταξύ των
δεν αρχίζει να
Εσωτερικών µονάδων δεν
λειτουργεί.
είναι σωστή.
Λυχνία λειτουργίας

Σηµεία ελέγχου µετά από
τη διακοπή της τροφοδοσίας
1. Σηµεία σύνδεσης του καλωδίου του χειριστηρίου πίνακας
ακροδεκτών στο χειριστήριο και στην εσωτερική µονάδα
2. Επαφή ακροδεκτών του καλωδίου του χειριστηρίου
3. Σειρά σύνδεσης κάθε πίνακα ακροδεκτών
4. Σφίξιµο βίδας κάθε πίνακα ακροδεκτών.
5. Ρύθµιση διακόπτη εναλλαγής στην πλακέτα τυπωµένων
κυκλωµάτων
6. Σύνδεση στην πλακέτα τυπωµένων κυκλωµάτων
7. Το ίδιο µε τα στοιχεία  1, 2 και 3
Σηµεία ελέγχου µετά από
τη διακοπή της τροφοδοσίας
1. Σειρά σύνδεσης κάθε πίνακα ακροδεκτών.
2. Σφίξιµο βίδας κάθε πίνακα ακροδεκτών.
ΣΗΜΕΙΩΣΗ: Μέθοδος ενεργοποίησης ασφάλειας για το
κύκλωµα λειτουργίας. Υπάρχει µία ασφάλεια ("FUSE4"
στην πλακέτα PCB1 της εσωτερικής µονάδας, "EF1"
στην πλακέτα PCB1 της εξωτερικής µονάδας) για την
προστασία του κυκλώµατος λειτουργίας στην πλακέτα
τυπωµένων κυκλωµάτων, όταν οι γραµµές τροφοδοσίας
συνδεθούν στις γραµµές λειτουργίας. Εάν η ασφάλεια
καεί, το κύκλωµα λειτουργίας µπορεί να ενεργοποιηθεί
µία φορά πραγµατοποιώντας την ακόλουθη ρύθµιση
στην πλακέτα τυπωµένων κυκλωµάτων:
DSW5
* Θέστε τον διακόπτη #1 στη θέση ΟΝ για να
ενεργοποιηθεί το κύκλωµα λειτουργίας.
Το ίδιο µε τα στοιχεία  1, 2
Ελέγξτε τον πίνακα µε τα πιθανά προβλήµατα στον
Τεχνικό Κατάλογο (µε τον υπεύθυνο συντήρησης).
Ελέγξτε τον πίνακα µε τα πιθανά προβλήµατα στον
Τεχνικό Κατάλογο (µε τον υπεύθυνο συντήρησης).
Πλήθος
συνδεδεµένων
µονάδων

ON
ON
RPK
1 2 1 2
