PROCEDURA DI REGOLAZIONE DELLA FERITOIA ORIENTABILE
1. Quando si preme l'interruttore SWING
LOUVER, la feritoia inizia a muoversi. L'angolo
di inclinazione massima è di circa 70° dalla
posizione orizzontale. Quando il simbolo
" " si muove, indica il movimento continuo
della feritoia.
2. Se non è richiesto il movimento della feritoia,
premere di nuovo l'interruttore SWING
Impostazi
LOUVER. La feritoia verrà arrestata all'angolo
one della
indicato dalla direzione del simbolo "
feritoia
3. L'angolo di uscita dell'aria viene fissato (su 20°
per la serie RCI e su 40° per la serie RCD)
all'avvio della modalità riscaldamento e
decongelamento e quando il termostato è
acceso. Quando la temperatura dell'aria in
uscita supera i 30° C circa, la feritoia inizia a
muoversi.
1. In caso di funzionamento in modalità solo
freddo e deumidificazione l'angolo di uscita
dell'aria può essere fissato su 5 diverse
posizioni. In caso di funzionamento in modalità
riscaldamento l'angolo può essere fissato su 7
diverse posizioni.
2. Per impostare la posizione della feritoia,
premere l'interruttore SWING LOUVER per
attivare il movimento della feritoia, quindi
premere di nuovo l'interruttore SWING
LOUVER quando la feritoia raggiunge la
posizione richiesta.
3. L'angolo di uscita dell'aria viene fissato (su 20°
per la serie RCI e su 40° per la serie RCD)
all'avvio della modalità riscaldamento e
decongelamento e quando il termostato è
acceso. Quando la temperatura dell'aria in
uscita supera i 30° C circa, la feritoia inizia a
muoversi.
Arresto
4. Se le feritoie sono fissate su un angolo di 55°
de la
(serie RCI), 65° (serie RCD) o 70° durante il
feritoia
funzionamento in modalità riscaldamento e si
passa alla modalità solo freddo, le feritoie
vengono automaticamente fissate su un
angolo di 45° (serie RCI) e 60° (serie RCD).
NOTA:
Vi è un ritardo tra l'angolo reale della feritoia e
l'indicazione sul display a cristalli liquidi.
Quando si preme l'interruttore SWING
LOUVER, la feritoia non si ferma
immediatamente, ma si sposta al successivo
angolo di inclinazione.

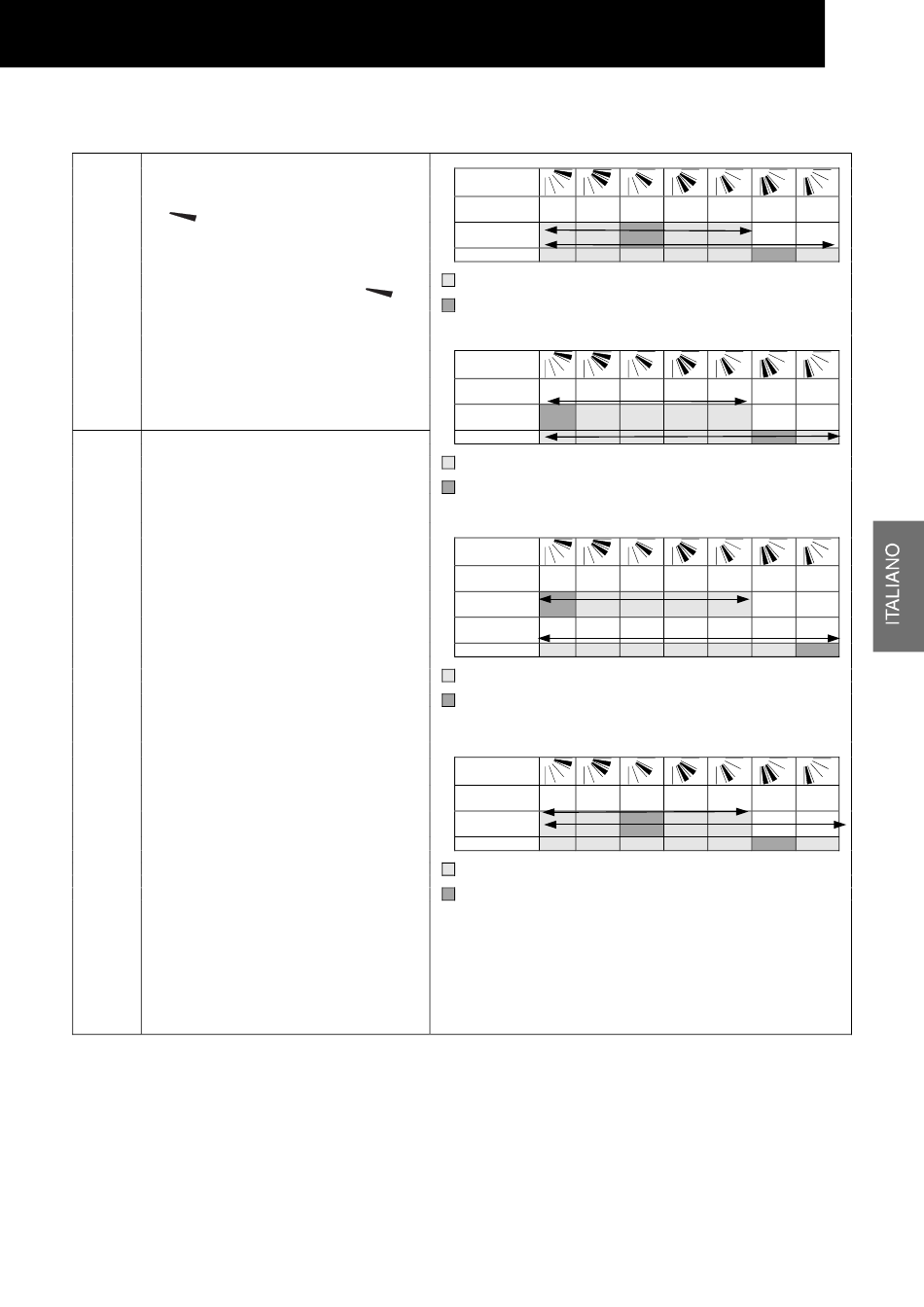

FUNZIONAMENTO DEL COMANDO REMOTO
RCI (4-Way Cassette Type)
Indicazione
Angolo feritoia
Circa
25°
(appross.)
Deumidificazio
ne
Riscaldamento
Ampiezza angolo
".
Angolo consigliato
RCD (2-Way Cassette Type)
Indicazione
Angolo feritoia
Circa
40°
(appross.)
Deumidificazio
ne
Riscaldamento
Ampiezza angolo
Angolo consigliato
RPK (Wall Type)
Indicazione
Angolo feritoia
Circa
35°
(appross.)
Deumidificazio
ne
Angolo feritoia
Circa
40°
(appross.)
Riscaldamento
Ampiezza angolo
Angolo consigliato
RPC (Ceiling Type)
Indicazione
Angolo feritoia
Orizzo
(appross.) ntale
Deumidificazio
ne
Riscaldamento
Ampiezza angolo
Angolo consigliato
Circa Circa Circa Circa
30° 35° 40° 50°
Circa Circa Circa Circa
45° 50° 55° 60°
Circa Circa Circa Circa
40° 45° 50° 55°
Circa Circa Circa Circa
45° 50° 55° 60°
Circa Circa Circa Circa
15° 30° 40° 50°
5
7
Circa Circa
55° 60°
Circa Circa
65° 70°
Circa Circa
60° 70°
Circa Circa
65° 70°
Circa Circa
60° 80°
