KYLRÖR & PÅFYLLNING AV KYLMEDIUM
14

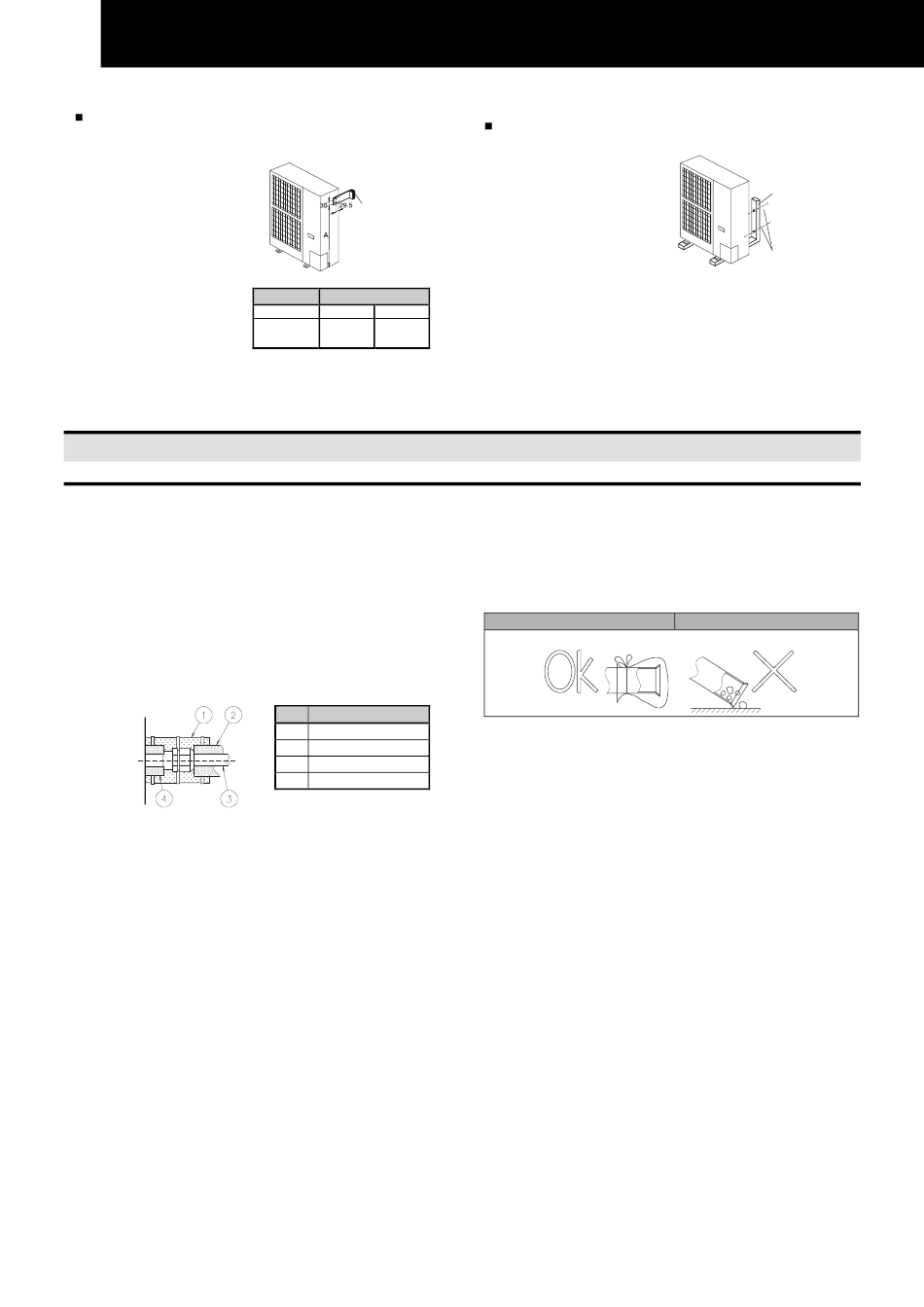

Fäst enheten vid väggen
1. Fäst enheten vid
väggen enligt bilden
(stöd medföljer ej)
2. Skydda underlaget för
att undvika
deformeringar och
störningar.
3. Använd gummimatta
för att förebygga
vibrations-överföring
till byggnaden.
11. KYLRÖR & PÅFYLLNING AV KYLMEDIUM
11.1. RÖRMATERIAL
1. Förbered kopparrör (medföljer ej).
2. Välj rör av lämplig storlek och tjocklek så att de klarar
trycket
3. Välj rena kopparrör. Se till att det inte finns damm eller
fukt i dem. Blås rent insidan av rören med syrefritt
kväve för att avlägsna damm och främmande föremål
innan du ansluter rören.
4. När du anslutit kylrören förseglar du mellanrummet
mellan utbrytningen och kylrören genom att använda
isoleringsmaterial enligt nedan:
Enheten
OBS!
- Om systemet är fritt från fukt och oljeföroreningar har
det bättre prestanda och livslängd jämfört med slarvigt
förberedda system. Var särskilt noga med att alla
kopparrör ska vara rena och torra inuti.
- Det finns inget kylmedium i inomhusenhetens cykel.
Gummi-
matta
(medföljer ej)
Markering Dimension
Modell 3.0Hp 4.0/5.0 Hp
A
511 796
(mm)
Nº Description
Isoleringsmaterial

Isoleringsmaterial

Medföljer ej

Isoleringsmaterial

Upphängd enhet
1. Häng upp enheten
enligt följande bild.
2. Se till att väggen
håller för den vikt som
anges på
utomhusenhetens
märkplatta.
3. Du bör se till att varje
fotstöd kan bära upp
enhetens fulla vikt (så
att påfrestningarna
under enhetens drift
klaras av).

OBS!
- Täck för röränden när röret förs genom ett hål
- Lägg inga rör direkt på marken utan att täcka för änden
med ett lock eller med tejp
Rätt
- Om rörarbetet inte slutförs förrän nästa dag, eller om
det tar lång tid, ska du hårdlöda rörändarna och fylla
dem med syrefritt kväve med hjälp av ett rensrör av
Schrader-typ för att förhindra fukt och nedsmutsning.
- Använd inte isoleringsmaterial som innehåller NH3
eftersom det kan skada ledningsmaterialet och orsaka
läckage längre fram.
- Isolera noggrant både kylgasrör och vätskerör mellan
inomhusenheterna och utomhusenheten.
- Om de inte isoleras bildas kondens på rören
Vägg-hållare*
Ankarbultar*
(*) Medföljer ej
Fel
