ΗΛΕΚΤΡΙΚΗ ΚΑΛΩ∆ΙΩΣΗ
20

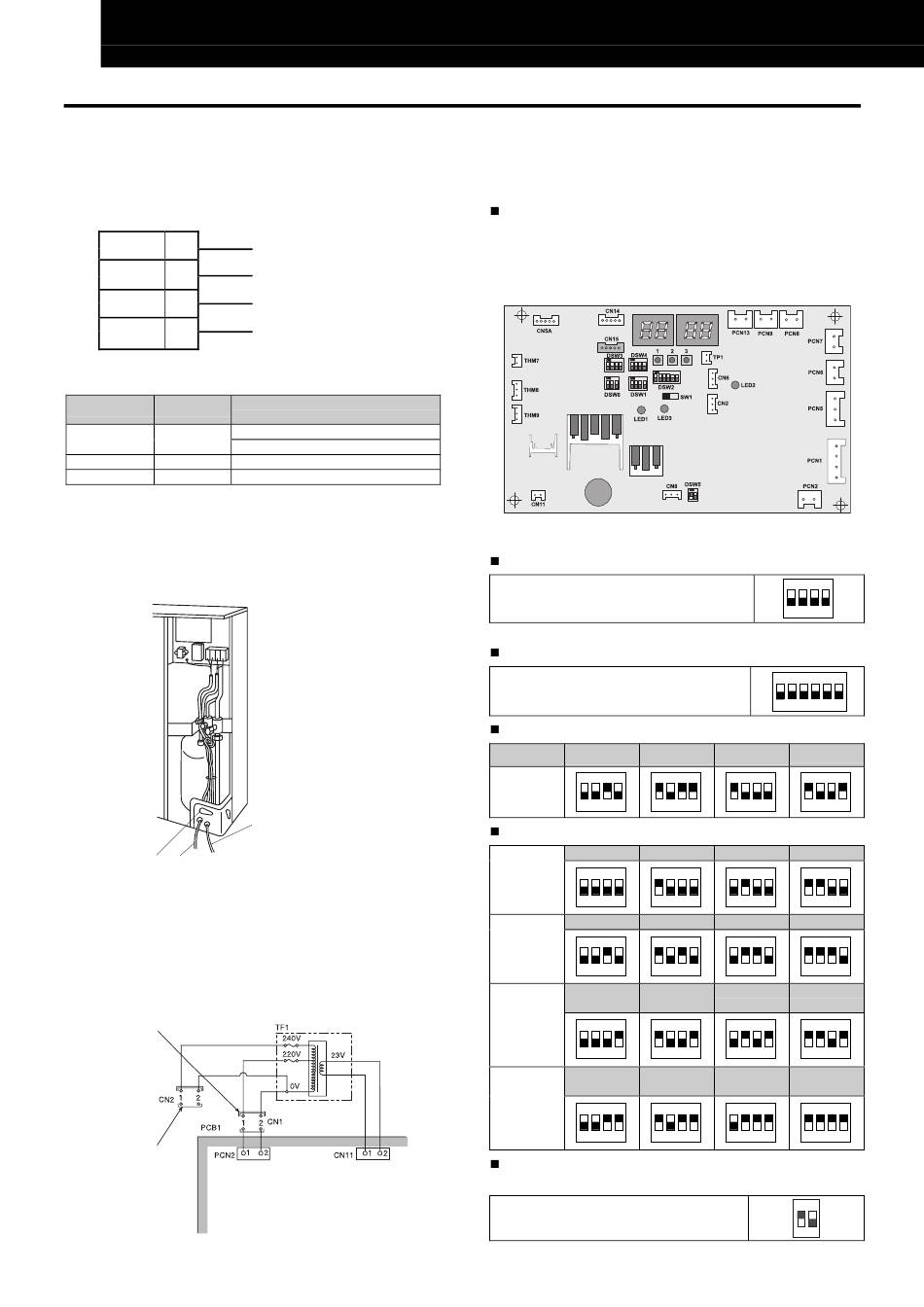

14.2. ΣΥΝ∆ΕΣΗ ΗΛΕΚΤΡΙΚΗΣ ΚΑΛΩ∆ΙΩΣΗΣ ΓΙΑ ΕΞΩΤΕΡΙΚΕΣ ΜΟΝΑ∆ΕΣ
Η σύνδεση των ηλεκτρικών καλωδίων για την εξωτερική
µονάδα απεικονίζεται δίπλα
Πίνακας σύνδεσης ακροδεκτών
L1 O
L2 / N O
1 O
2 O
[Σύνδεση (Σύνδεση
Καλωδίωση Σύστηµα
ακροδεκτών)]
[O.U.-O.U.(L1-L1, N-N)]
Τροφοδοσίας DC inverter
[I.U.-I.U.(L1-L1, N-N)]
Λειτουργίας DC inverter [O.U.-I.U., I.U.-I.U.(1-1, 2-2)]
Χειριστηρίου DC inverter [I.U.-I.U.(A-A, B-B)]
O.U.:Εξωτερική µονάδα:, I.U.: Εσωτερική µονάδα
Στερεώστε τα καλώδια µε τρόπο ώστε να µην έρχονται σε
-
επαφή µε άλλους σωλήνες, εξαρτήµατα, µέρη ή
καλύµµατα
Refrigerant Piping Καλώδιο τροφοδοσίας
Πριν ανοίξετε τον κεντρικό διακόπτη τροφοδοσίας, πάρτε
την παρακάτω προφύλαξη. Σε περίπτωση που η τάση
τροφοδοσίας της µονάδας είναι 415/240V (ονοµαστική
τάση), αλλάξτε τον ακροδέκτη CN 1 µε τον CN 2 στον
µετασχηµατιστή (TF1) στο ηλεκτρικό κουτί, όπως φαίνεται
στην παρακάτω εικόνα.
Ακροδέκτης
220 V
Ακροδέκτης
240 V
Ηλεκτρική παροχή
AC 220-240 V
Καλώδιο ελέγχου (5V)
Καλώδιο
13.2.1 ΡΥΘΜΙΣΗ ∆ΙΑΚΟΠΤΩΝ ΕΝΑΛΛΑΓΗΣ ΓΙΑ
ΤΗΝ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑ∆Α
Ποσότητα και θέση των διακοπτών εναλλαγής
Η πλακέτα τυπωµένων κυκλωµάτων στην εξωτερική
µονάδα λειτουργεί µε 5 τύπους διακοπτών εναλλαγής, 1
µονό διακόπτη και 3 ωθούµενο διακόπτη. Η θέση τους έχει
ως εξής:
Η ένδειξη "" υποδεικνύει τη θέση των διακοπτών
εναλλαγής.
DSW1: Για έλεγχο λειτουργίας
Ρύθµιση από το εργοστάσιο
DSW2: Ρύθµιση προαιρετικών λειτουργιών
Ρύθµιση από το εργοστάσιο
DSW3: Ικανότητα
Μοντέλο RAS-3HVRNE RAS-4HVRNE RAS-5HVRNE RAS-6HVRNE
ON ON
Θέση
διακόπτη
1 2 3 4 1 2 3 4
DSW4: Ρύθµιση Αρ. Κύκλου Ψύξης
Μον. Αρ. 0 Μον. Αρ. 1
Θέση
ON ON
διακόπτη
1 2 3 4 1 2 3 4
Μον. Αρ. 4 Μον. Αρ. 5
Θέση
ON ON
διακόπτη
1 2 3 4 1 2 3 4
Μον. Αρ. 8 Μον. Αρ. 9
Θέση
ON ON
διακόπτη
1 2 3 4 1 2 3 4
Μον. Αρ. Μον. Αρ.
12
Θέση
ON ON
διακόπτη
1 2 3 4 1 2 3 4
DWS5: Ρύθµιση µετάδοσης της τελικής
αντίστασης ακροδέκτη
Ρύθµιση από το εργοστάσιο
ON
1 2 3 4
ON
1 2 3 4 5 6
ON ON
1 2 3 4 1 2 3 4
Μον. Αρ. 2 Μον. Αρ. 3
ON ON
1 2 3 4 1 2 3 4
Μον. Αρ. 6 Μον. Αρ. 7
ON ON
1 2 3 4 1 2 3 4
Μον. Αρ. Μον. Αρ.
10 11
ON ON
1 2 3 4 1 2 3 4
Μον. Αρ. Μον. Αρ.
13 14 15
ON ON
1 2 3 4 1 2 3 4
ON
1 2
