KOELCYCLUS
12
9. KOELCYCLUS
WARMTEPOMP

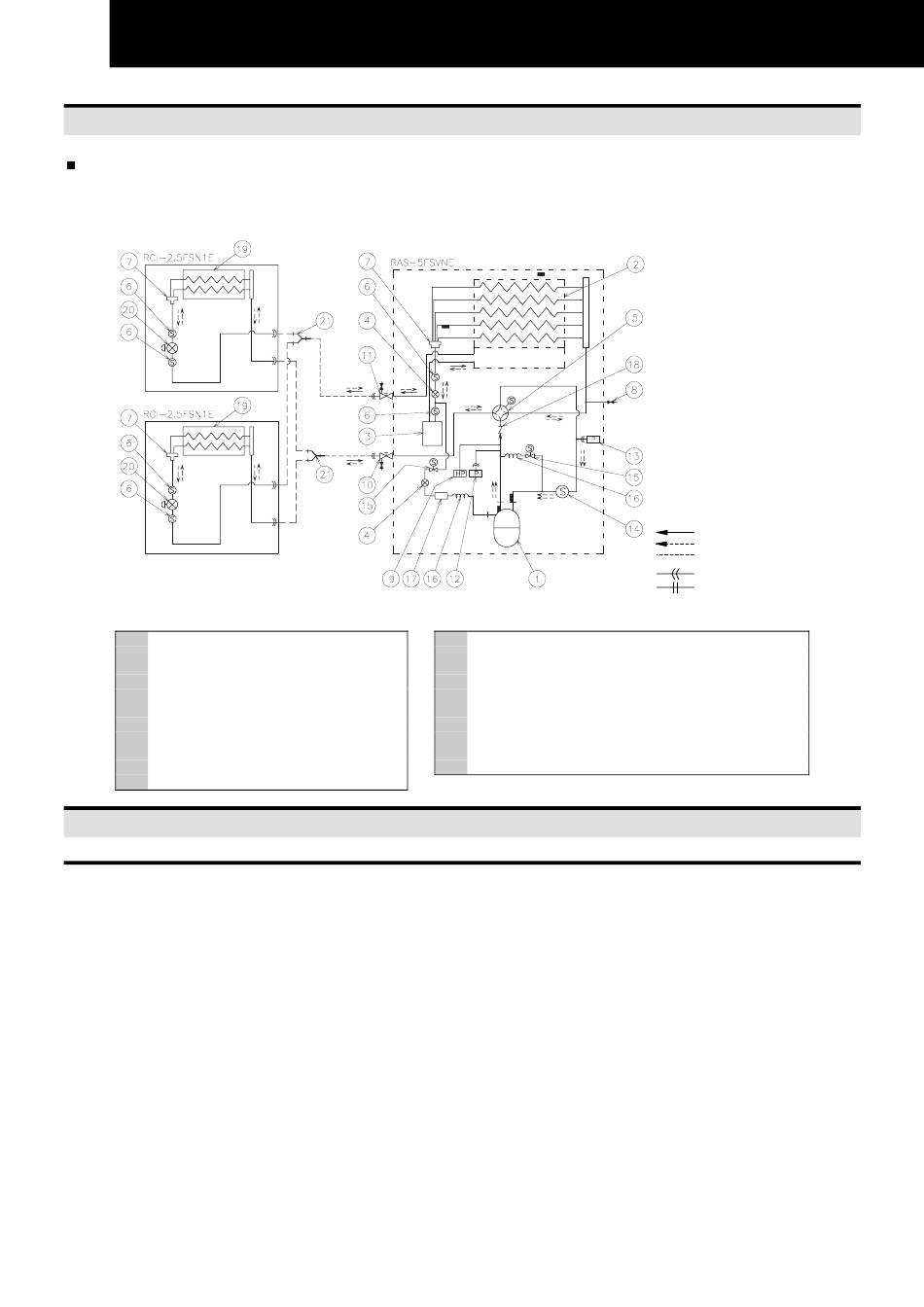

Example of Refrigerant Cycle.- (1 Outoor Unit 5Hp – 2 Indoor Unit 2.5Hp).
(For more information refer to Technical Catalogue of FSVNE units).
nr. Naam onderdeel
1 Compressor
2 Buitenwarmtewisselaar
3 Ontvanger
4 Expansieklep
5 Tegenventiel
6 Zeef
7 Distributiesysteem
8 Controlekoppeling
9 Hogedrukschakelaar
10 Sluitventiel voor gasleiding
11 Sluitventiel voor vloeistofleiding

10. INSTALLATIE VAN DE UNITS

10.1. INSTALLATIE VAN DE BUITENUNITS
Zet de producten zo dicht mogelijk bij de plaats van
installatie voordat u de producten uitpakt.

LET OP:
Zet de producten zo dicht mogelijk bij de plaats van
installatie voordat u de producten uitpakt.
Leg niets op de producten.
-
Bevestig vier hijsbanden aan de buitenunit voordat u
-
deze met een kraan optilt.

WAARSCHUWING:
Installeer de buitenunit en houd voldoende ruimte vrij
-
rondom de unit voor bediening en onderhoud zoals
weergegeven in de volgende afbeeldingen.
Installeer de buitenunit op een locatie met voldoende
-
ventilatie.
Installeer de buitenunit niet op een locatie met veel
-
oliedampen, zoute lucht of een zwavelhoudende
atmosfeer.
Installeer de buitenunit zover mogelijk (maar
-
minimaal 3 meter) van een zender van
nr. Naam onderdeel
12 Geluiddemper
13 Hogedrukschakelaar
14 Zeef
15 Distributor - Solenoid Valve
16 Capillair
17 Geluiddemper
18 Controleventiel
19 Binnenwarmtewisselaar
20 Mikrocomputerstyret ekspansionsventil (indendørsenhed)
21 Aftakbuis
elektromagnetische golven (zoals medische
apparatuur).
Houd tussen de units een ruimte van minimaal 50 mm,
-
en voorkom dat obstakels de luchtinlaat kunnen
belem-meren, wanneer u meerdere units bij elkaar
installeert.
Installeer de buitenunit in de schaduw of op een
-
locatie die niet blootstaat aan rechtstreeks zonlicht of
directe straling van een warmtebron die hoge
temperaturen afgeeft.
Installeer de buitenunit niet op een locatie waar de
-
wind rechtstreeks op de buitenventilator kan blazen.

LET OP:
Controleer of de basis vlak, waterpas en sterk
-
genoeg is.
Installeer de unit in een afgesloten ruimte die niet
-
voor iedereen toegankelijk is.
Aluminium vinnen hebben zeer scherpe randen. Let
-
op dat de vinnen geen letsel kunnen veroorzaken.
Stroomrichting koelmiddel (koeling)
Stroomrichting koelmiddel (verwarming)
Niet-meegeleverde koelmiddelleiding
Aansluiting met opgetrompte moer
Soldeeraansluiting
