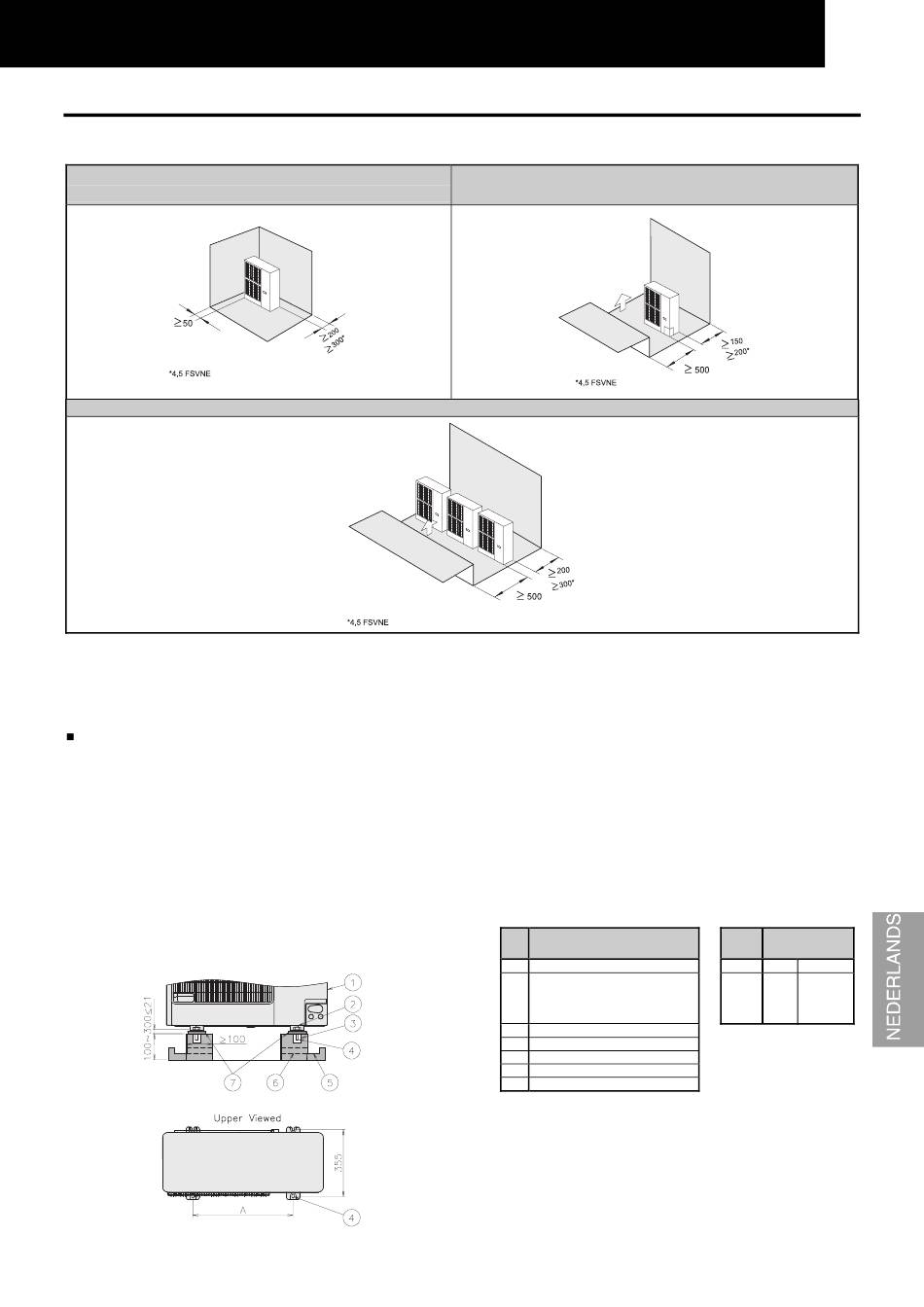

10.2. INSTALLATIERUIMTE
a) Aan voorzijde, waarbij een van beide zijden open is
(van één unit)
f) Wanneer er een muur rondom is (van een reeks units)
-Stapel niet meer dan twee units op elkaar.
-
10.2.1. VOORZIENING INSTALLATIELOCATIE
Betonnen fundering
1. De fundering kan op een vlak stuk zijn en is bij
voorkeur 100 tot 300 mm boven het vloeroppervlak.
2. Installeer een afvoerkanaal rondom de fundering voor
een probleemloze afvoer.
3. Wanneer u de buitenunit installeert, zet u de unit vast
met M10-ankerbouten.
4. Wanneer u de unit installeert op een dak of balkon,
kan het afvoerwater op koude ochtenden bevriezen.
Voorkom daarom dat het water wordt afgevoerd op
een gedeelte dat vaak wordt gebruikt, om ongelukken
door gladheid te voorkomen.
INSTALLATIE VAN DE UNITS
b) Wanneer er een muur rondom is (van één unit)
Nº Beschrijving
Buitenunit

Verwijder dit gedeelte van de
bout. Anders kan de

onderhoudsklep slecht worden
geopend.
Mortelgat (Ø100 x diepte 150)

Ankerbout M10

Afvoer (breedte 100 x diepte 150)

Afvoer

Trillingsvrij rubber

10
13
(mm)
Marke-
Afmeting
ring
Model 3.0HP 4.0/5.0 HP)
A (mm) 530 630
