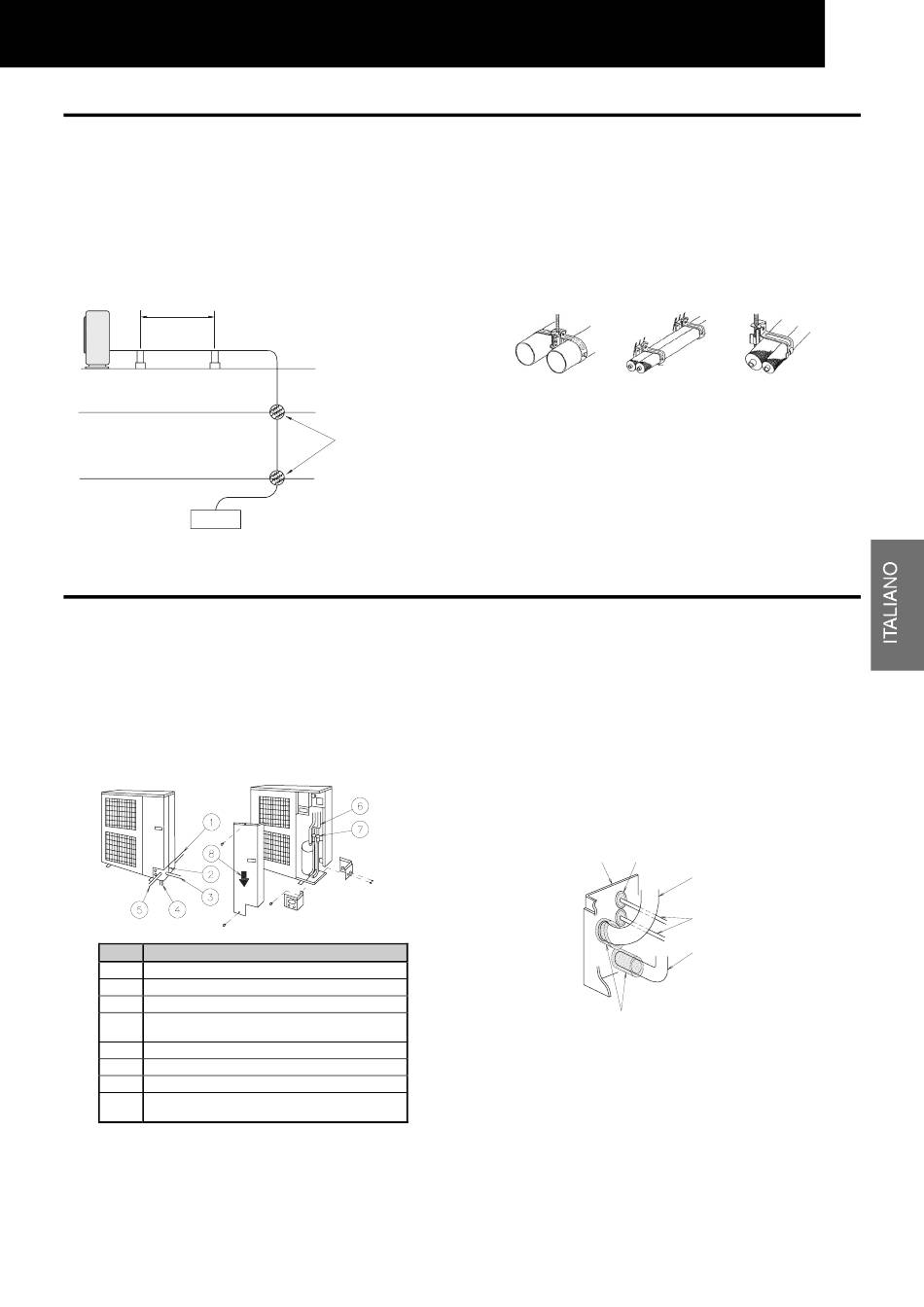

11.2. SOSPENSIONE DELLA LINEA DEL REFRIGERANTE
Sospendere la linea del refrigerante in determinati punti ed
evitare che i tubi tocchino parti sensibili dell'ambiente, come
ad esempio, pareti, soffitto e così via.
In caso contrario, possono essere prodotti rumori anomali a
causa della vibrazioni dei tubi. Prestare molta attenzione
alla posa di tubazioni di lunghezza ridotta.
1~15m
Unità interna
11.3. ATTACCO DELLE TUBAZIONI PER L'UNITÀ ESTERNA
1. L'attacco delle tubazioni può essere eseguito da 4
direzioni. Praticare i fori nell'apposito coperchio o telaio
per estrarre i tubi. Rimuovere il coperchio dei tubi
dall'unità e praticare le aperture tagliando lungo la
linea guida sul lato posteriore del coperchio oppure
perforandolo con un cacciavite. Rimuovere la
bavatura con una taglierina.
Nº Descrizione
Tubazione parte posteriore

Coperchio del condotto

Tubazione parte destra

Tubazione parte inferiore

(foro incompleto)
Tubazione parte anteriore

Tubo di collegamento

Valvola d'arresto

Direzione per la rimozione

del coperchio di servizio
LINEA DEL REFRIGERANTE E CARICA DI REFRIGERANTE
Non fissare la linea del refrigerante direttamente a contatto
di accessori in metallo (la linea potrebbe espandersi o
contrarsi).
Di seguito sono illustrati alcuni esempi di metodi di
sospensione.
Per sospensione
di carichi pesanti
Trattamento
di sezione a
prova di
incendio
2. Montare il coperchio dei tubi per evitare che l'acqua
penetri nell'unità. Sigillare i fori in cui sono stati inseriti
i tubi e i cavi elettrici utilizzando le boccole isolanti in
plastica come illustrato di seguito.
3. Se la linea fornita a corredo è già collegata direttamente
con valvole di arresto, si consiglia di utilizzare un
piegatubi.
Per canalizzazione
lungo la parete
Boccola di gomma (accessorio)
Praticare un taglio trasversale sulla
parte
centrale della boccola di gomma.
Applicare la boccola di gomma al foro
per i cavi.
Coperchio del Se si utilizza la canalina, la boccola di
condotto gomma non è necessaria.
Tubo del gas
Cavi di alimentazione
e operativi
Tubo del liquido
Isolante (accessorio)
11
15
Per posa rapida
